工业重载辊筒式输送线结构设计

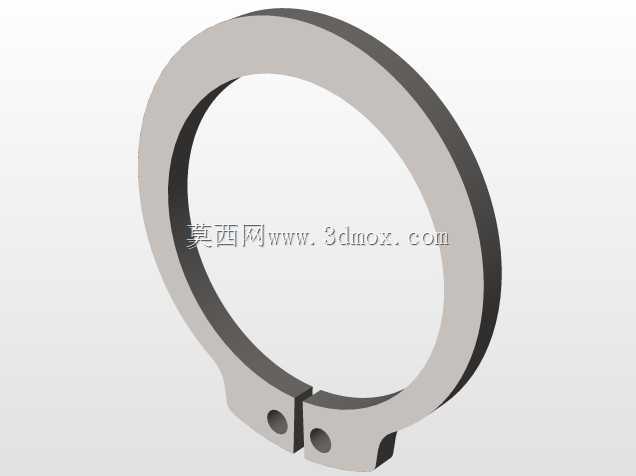

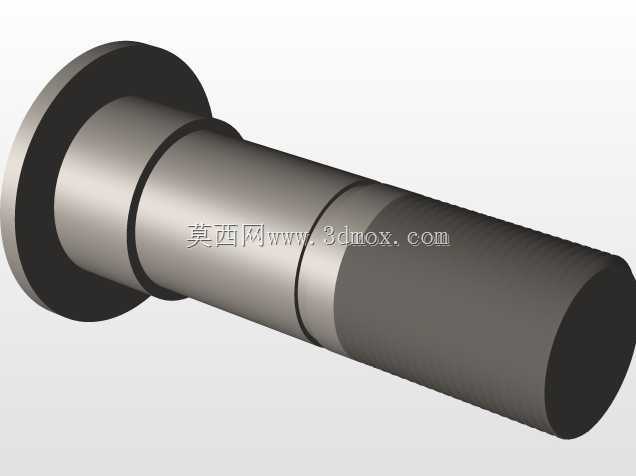

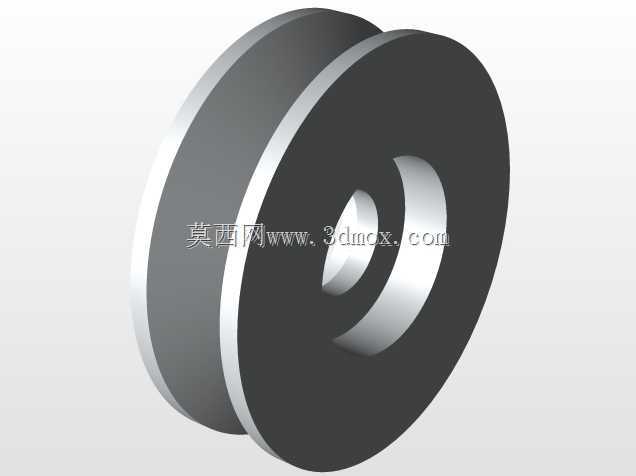

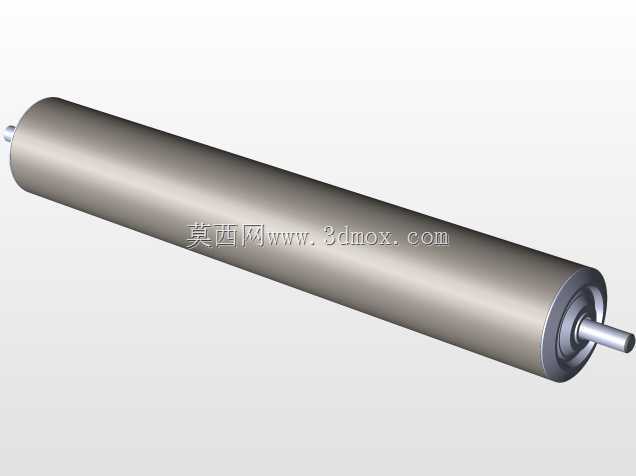

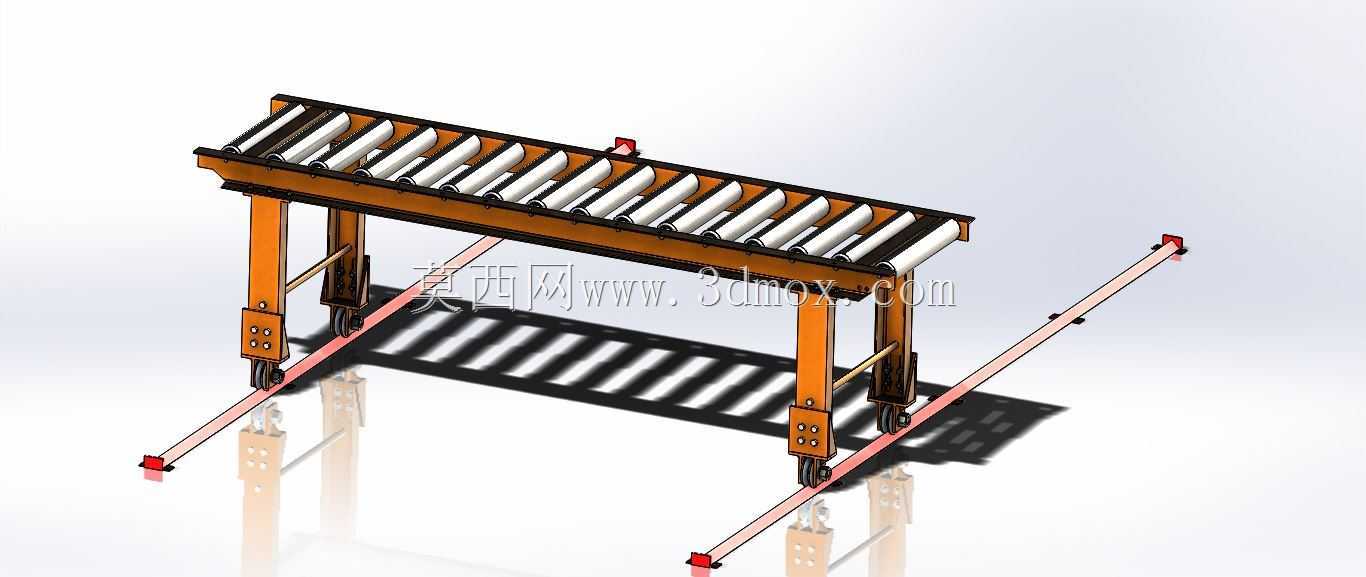

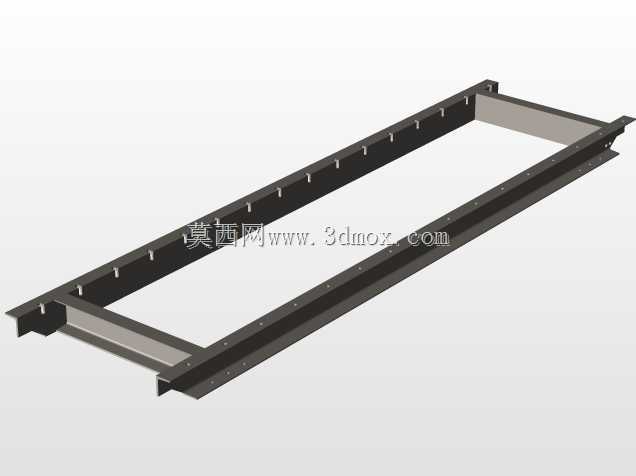

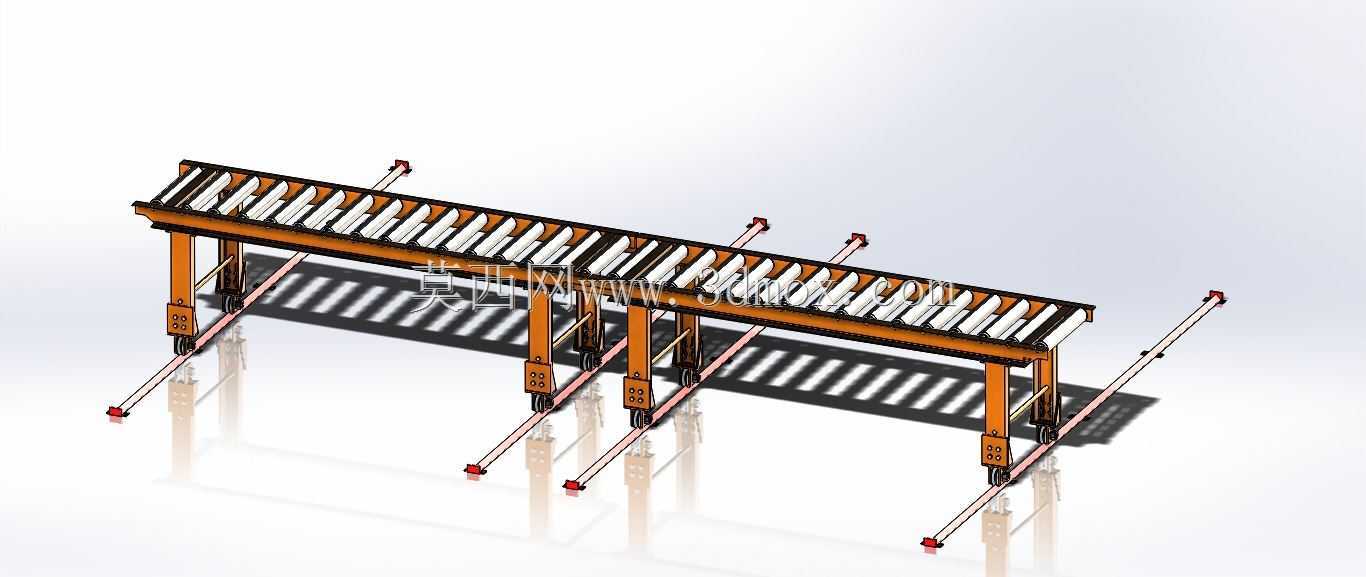

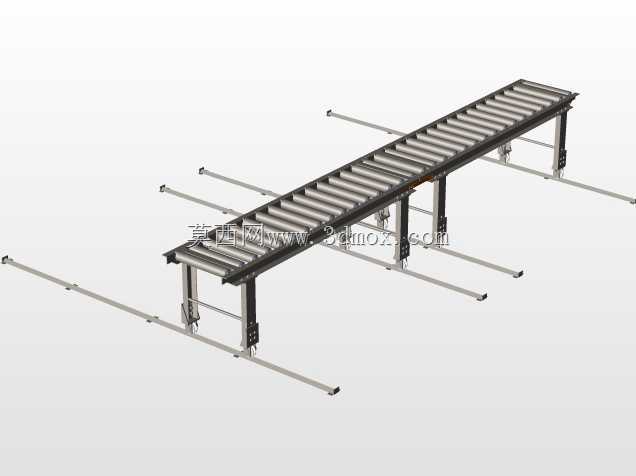

　　在车间物料转运、自动化产线衔接、仓储分拣等场景中，辊筒输送设备是承担单元化物料水平输送的核心载体，本次呈现的辊筒输送结构，针对重载托盘类物料的长距离稳定输送需求做了针对性结构优化，区别于轻型皮带输送的柔性承载特性，该结构采用钢制辊筒作为承载接触面，单根辊筒的承载冗余量按照常规托盘满载重量的1.5倍做校核，避免长期重载运行下辊筒出现弯曲变形、转动卡滞的问题。从整体布局来看，输送段采用分段式模块化设计，每段输送架体由标准矩形钢管焊接成型，架体下方配置可调节高度的支撑立柱，立柱底部设置带定位孔的安装脚板，可直接通过膨胀螺栓固定在车间硬化地面上，立柱的调节行程覆盖100mm范围，能够抵消地面施工带来的高度差，

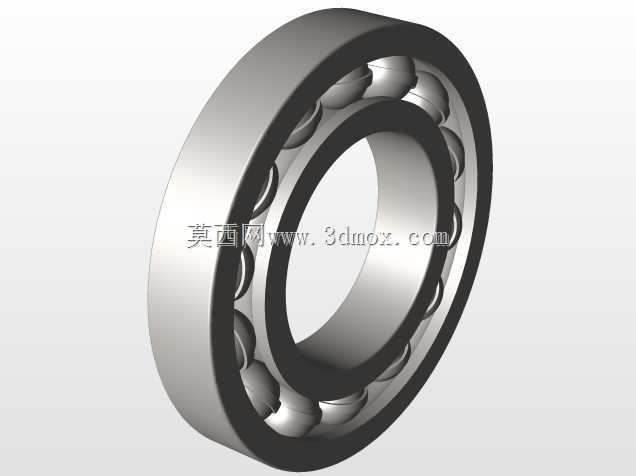

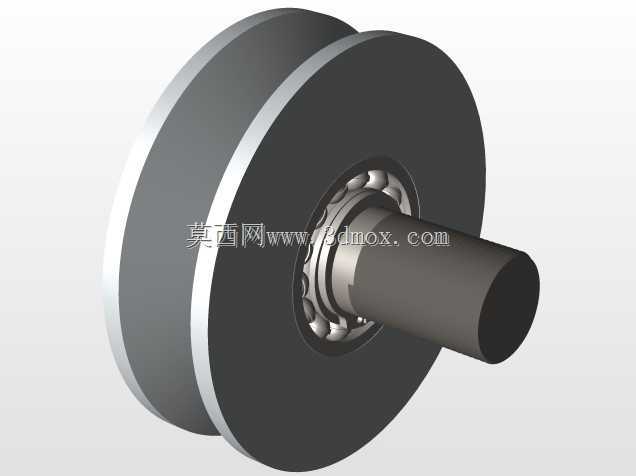

　　保证整线输送面的水平度误差控制在每米2mm以内，避免物料在输送过程中出现跑偏、侧滑的问题。在输送架体的两侧，额外设置了多组斜向布置的导向定位杆，杆体末端配置缓冲接触头，一方面能够对进入输送线的物料做初定位，纠正物料上料时的位置偏差，另一方面在输送过程中对物料两侧做限位，防止尺寸偏大的托盘在输送时剐蹭架体侧方结构，导向杆的安装座采用腰型孔设计，可根据输送物料的实际宽度调整导向间距，适配不同尺寸规格的托盘、工装板输送需求。辊筒的排布间距按照物料最小接触长度做计算，保证任意时刻承载物料的辊筒数量不少于3根，避免物料在辊筒间隙处出现卡滞、下坠的情况，辊筒两端采用带座轴承与架体连接，轴承座预留润滑脂加注通道，

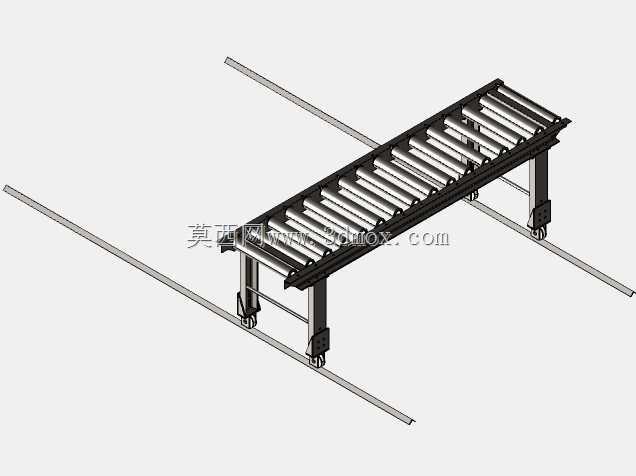

　　日常维护时可直接在设备外部完成润滑作业，无需拆解架体结构，降低运维的工作量。架体的表面处理采用喷塑工艺，涂层厚度控制在80μm左右，能够抵御车间日常的油污、粉尘侵蚀，延长架体的使用寿命，辊筒表面做镀锌处理，兼顾耐磨性能与防锈能力，避免长期使用后辊筒表面锈蚀导致摩擦力不均，影响物料输送的平稳性。从安装边界来看，该输送结构的架体宽度可根据需求做模块化拼接，单段标准长度为2000mm，多段拼接时通过架体端部的连接法兰用螺栓紧固，拼接处的辊筒间距与标准段保持一致，不会出现输送断点，支撑立柱的排布间距为1000mm，在每段架体的拼接位置额外增设一组支撑立柱，抵消拼接处的结构应力，避免长期运行后架体出现下挠变形。在实际应用中，

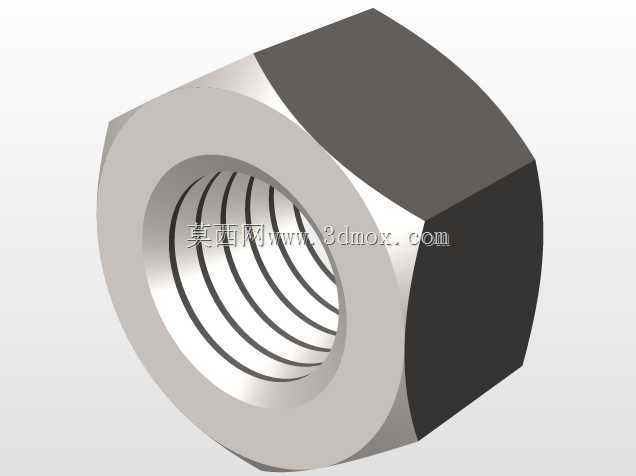

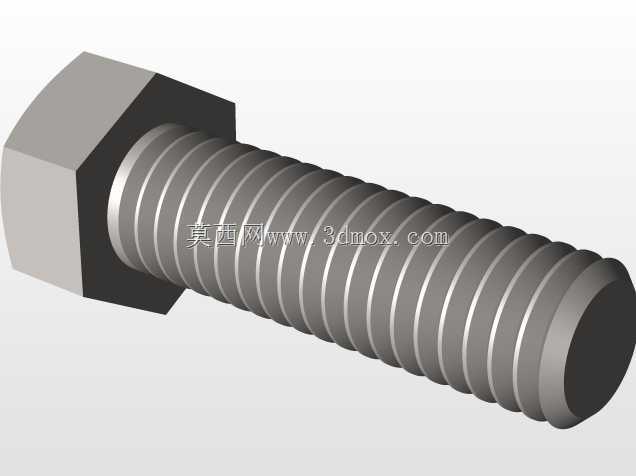

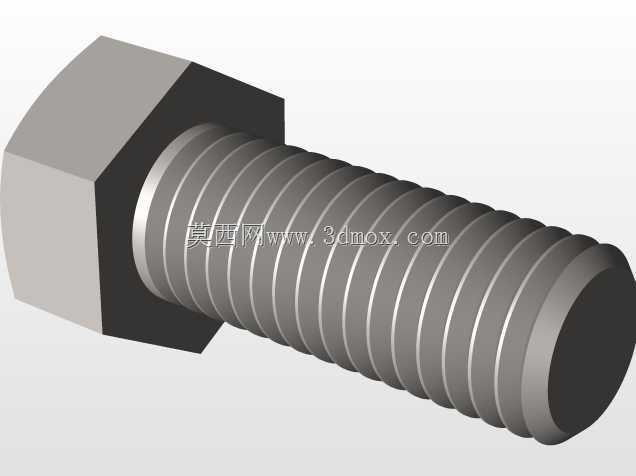

　　该类输送结构可直接对接自动化立体仓库的出入库站台、生产工位的上下料机构、分拣系统的供件段，既可以单独作为水平输送设备使用，也可以与顶升移栽机、转角机构、升降台等设备组合，完成复杂路径的物料输送任务，针对有启停频繁、输送节拍快的使用场景，可在辊筒端部配置链轮，通过单根链条带动整段辊筒同步转动，传动效率更高，运行噪音更低，相比多楔带传动的结构，链条传动的重载能力更强，适合输送重量较大的金属工件、整箱货物、木质托盘等物料。设计过程中对架体的受力做了有限元校核，在满载工况下，架体的最大变形量出现在两支撑立柱的中间位置，变形量小于架体跨度的1/1000，满足长期重载运行的刚度要求，所有连接螺栓均采用8.8级高强度螺栓，关键受力位置的螺栓加装防松垫圈，避免设备运行过程中振动导致螺栓松动，导向杆的缓冲头采用聚氨酯材质，接触物料时不会刮伤物料表面，同时具备一定的缓冲能力，抵消物料上料时的侧向冲击力。
