1100系列定制带式输送传送设备

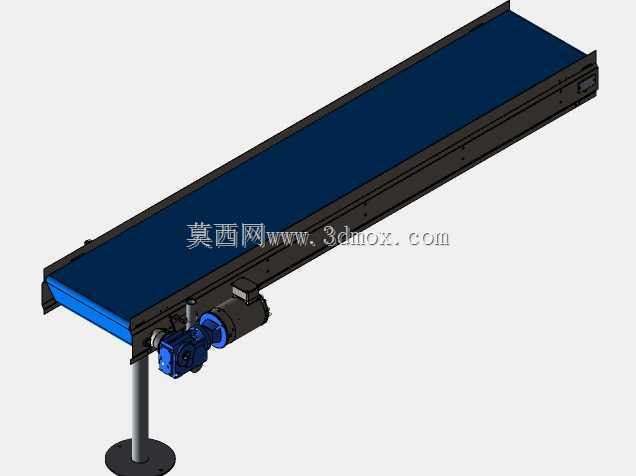

　　该带式输送设备主要面向车间工序间短距离物料转运、装配线工件节拍输送以及轻型成品包装线的连续传送需求，可嵌入自动化生产线作为水平输送单元，也可独立布置在仓储分拣、零部件周转环节，承担箱装件、轻型结构件、包装成品的平稳输送任务。设备采用长条形平直机架布局，输送面为连续蓝色皮带，整体结构紧凑，单侧布置驱动减速单元，下方设置单立柱支撑，能够在有限的厂房通道与设备间隙内完成安装，适配现有产线的布局改造与新线规划。从结构设计来看，机架主体采用折弯钣金拼焊成型，兼顾刚性与自重控制，皮带两侧设置挡边结构，可避免输送过程中物料偏移滑落；驱动端将减速电机直接安装在机架头部侧方，传动链短，维护点集中，日常检修时无需拆解大量护罩即可接近张紧与传动部位。

　　立柱支撑位于设备中部偏驱动端位置，底部配置圆形安装底盘，可通过膨胀螺栓与地面固定，安装时需保证机架纵向水平度，避免皮带长期运行出现跑偏。设备的输送面高度可结合立柱安装尺寸在一定范围内调整，能够与不同高度的工作台、装配工位或接驳台对接，减少工件转序时的高度差。皮带运行速度可通过驱动单元的选型匹配不同生产节拍，既可以满足恒定速度的连续输送，也可配合工位传感器实现启停、积放等动作。在三维建模过程中，完整还原了机架钣金折弯边界、驱动单元安装接口、立柱与底盘连接位置以及皮带包络范围，结构设计人员可直接基于该模型核对现场安装空间，确认设备与周边护栏、工位器具、管线桥架的干涉情况；设备选型人员也可依据模型的外形轮廓、支撑点位和驱动侧方向，

　　判断其是否适配现有车间的布局条件。该设备的设计重点在于用简洁的结构实现稳定的水平输送，减少多余的复杂机构，降低后期维护成本，同时定制化的机架长度与支撑形式使其能够适应非标准工位的输送需求，在轻工装配、电子制造、小件包装、零部件加工等场景中均有较高的适配性。
