手动台式液压压合作业设备结构设计

　　这款手动台式液压压合设备，主要面向小型加工车间、维修站点、小批量生产工位的压装、冲切、校形作业场景，区别于大型四柱液压机的大吨位、大占地特性，该设备主打小空间工位的灵活部署，适配多品种小批量的离散加工作业需求。从实际作业场景来看，这类设备常被用于小型零部件的过盈装配，比如轴承与轴套的压装、小尺寸五金件的铆接、薄板材的简易冲切、小型工件的校直校正，也可用于小批量样品试制阶段的压合作业，不需要配套复杂的液压站与电控系统，手动驱动的模式也适配无稳定气源、电源配套受限的临时作业场景。

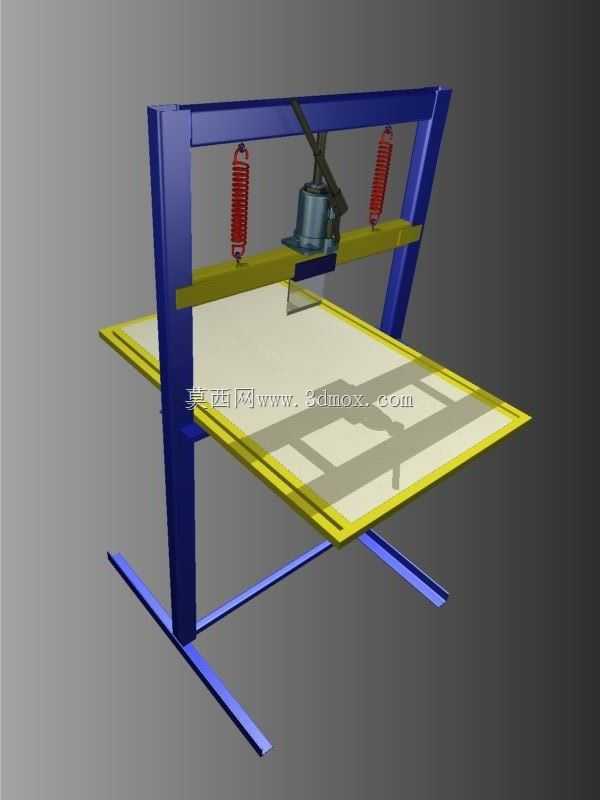

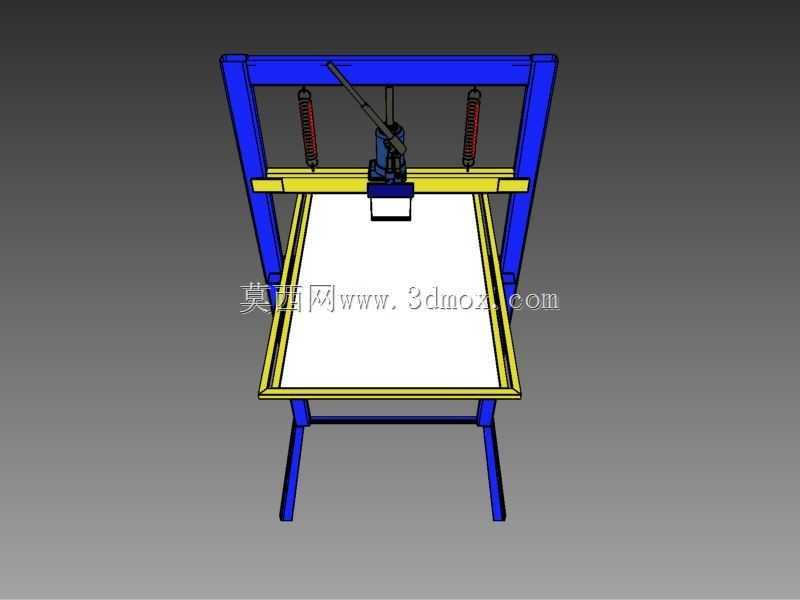

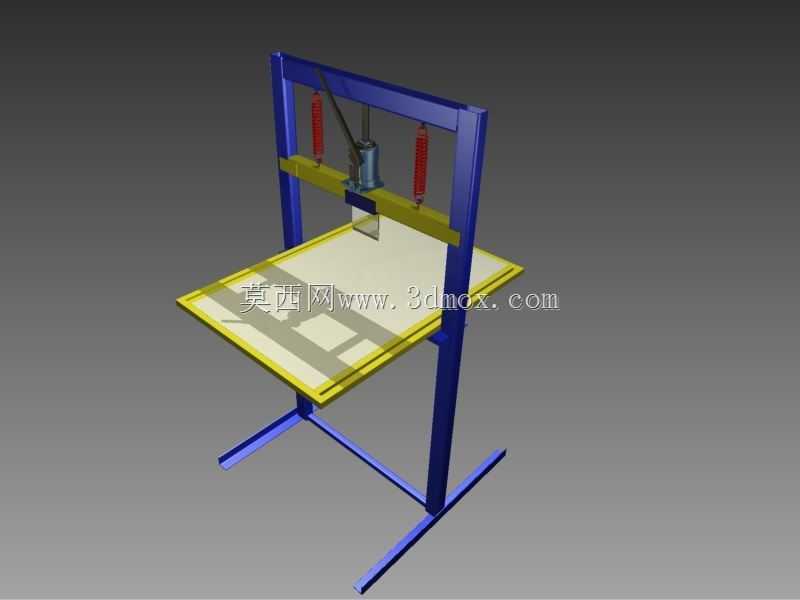

　　设备的功能设计围绕手动作业的操作便捷性展开，上部的手动液压驱动单元搭配两侧的复位弹簧，在压头完成下压作业后，弹簧可带动压头自动复位，不需要额外手动提拉操作部件，降低重复作业的操作强度。压头下方配置大尺寸的水平工作台面，台面边缘做了凸起围挡结构，可防止作业过程中工件、工装滑落，工作台面的平整度控制在适配常规压装作业的公差范围内，可直接放置小型工装夹具，不需要额外加装辅助工作台面。设备的机架采用C型开式结构，正面与侧面无多余遮挡结构，工件取放的操作空间充足，可适配一定高度范围内的不同工件作业，不需要频繁调整设备主体结构。

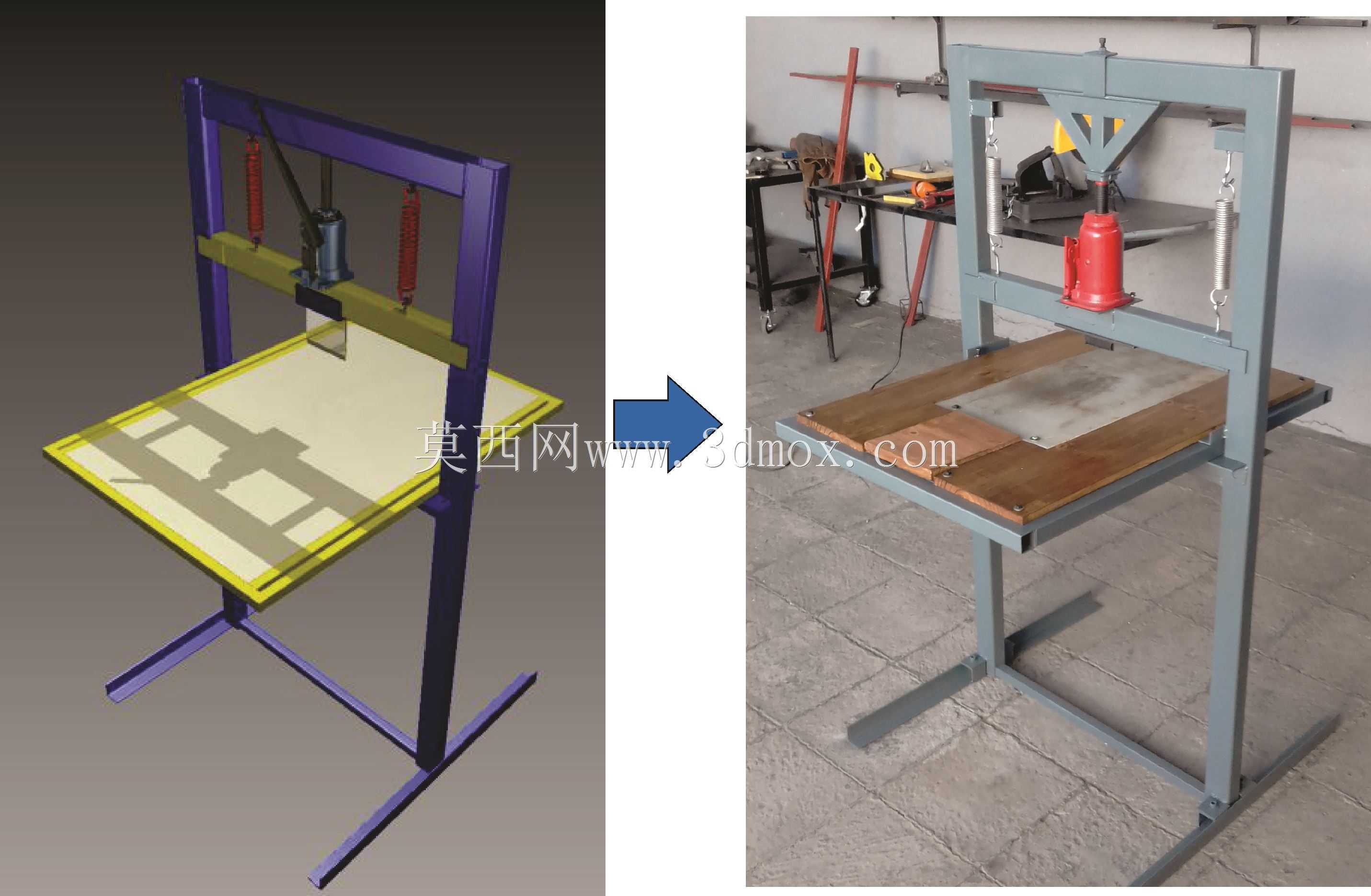

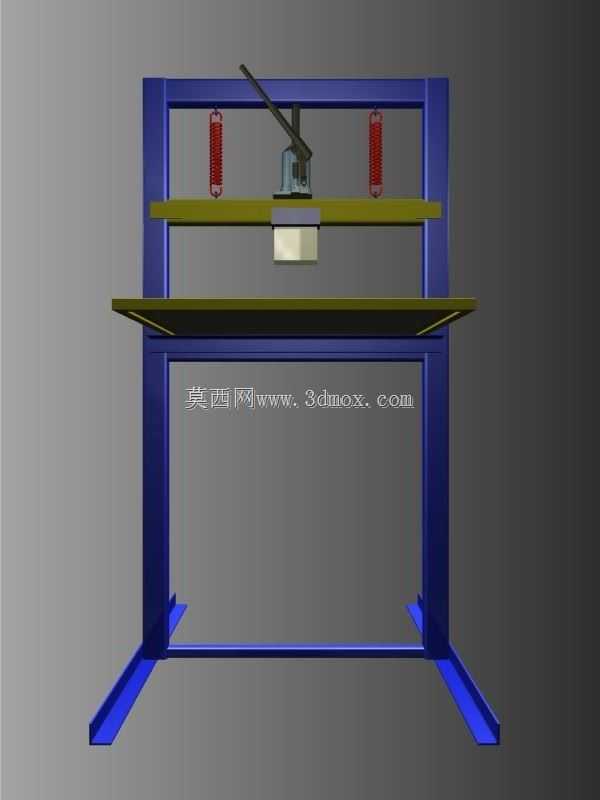

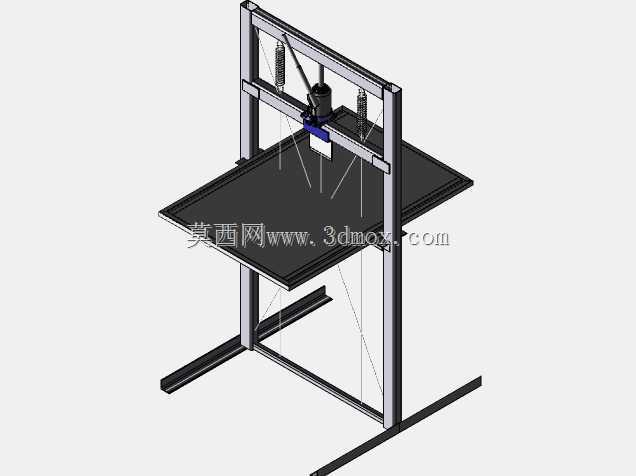

　　从设计思路层面来看，该设备优先平衡了结构刚性与制造成本，机架主体采用型材焊接框架结构，两侧的立式支撑腿搭配底部的横向延伸支脚，在压合作业产生反作用力时，底部支脚可扩大设备的支撑跨度，降低设备倾翻风险，同时C型开口的结构设计在保证操作空间的前提下，通过加厚立式支撑梁的截面尺寸，控制压合作业时机架的形变量，避免因机架变形导致压头垂直度超差，影响压装精度。驱动部分采用集成式手动液压泵结构，将泵体、液压缸、操作手柄集成在机架上部的横梁位置，不需要外接管路，减少了液压油泄漏的风险点，日常维护仅需要定期检查液压缸的油位与密封件状态即可，维护门槛较低。

　　关于外形尺寸与安装边界，该设备的工作台面宽度适配常规单人操作的作业范围，操作人员站立在设备正面即可完成工件取放、手柄操作的全流程动作，不需要额外挪动站位；设备整体高度适配常规站立作业的操作高度，不需要额外配置增高台架即可直接放置在标准工作台上使用，也可直接固定在地面的水泥基础上，固定时仅需要在底部支脚的预留安装孔位打入膨胀螺栓即可，不需要做复杂的地基预埋。设备的压头行程设计覆盖常规小型压装作业的行程需求，压头与工作台面的最大开档高度可满足多数小型工件的放置需求，针对特殊高度的工件，也可通过在工作台面加装等高垫块的方式调整作业高度，不需要对设备主体做结构改动。

　　在实际使用过程中，该设备的手动驱动模式可让操作人员实时控制下压的速度与压力，针对脆性材质工件、精密小零件的压装作业，可避免气动或电动压机下压速度过快导致的工件压损问题，操作手感反馈直接，适合对压装过程力度控制要求较高的精细作业场景。设备的整体结构无复杂的传动部件，故障点少，即使在多粉尘、多油污的车间环境下，也能保持稳定的作业状态，日常清洁仅需要擦拭工作台面与机架表面的油污即可，不需要做特殊的防护处理。两侧的复位弹簧采用可调节的挂装结构，长期使用弹簧出现弹力衰减时，可调整弹簧的挂装位置来改变复位拉力，延长弹簧的使用寿命，降低易损件的更换成本。
