龙门式单柱液压压制工装结构设计

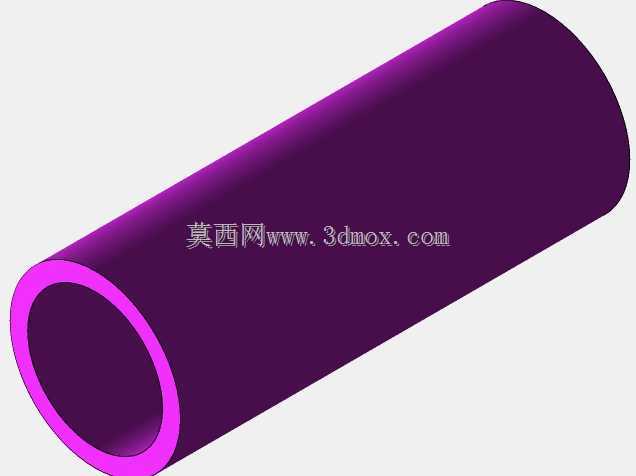

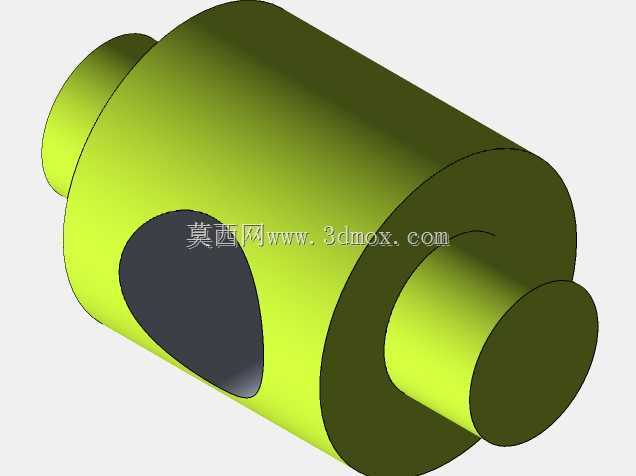

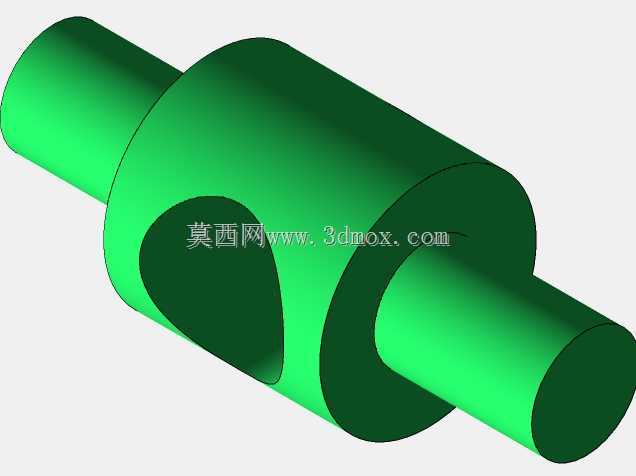

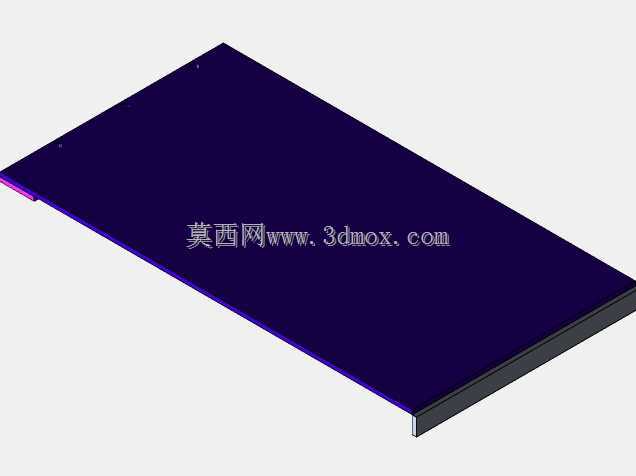

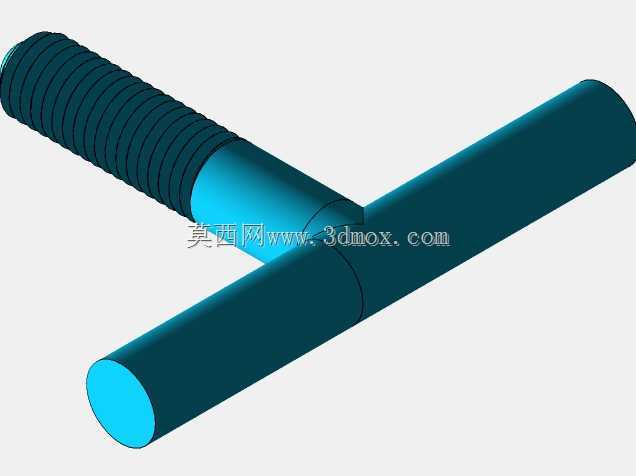

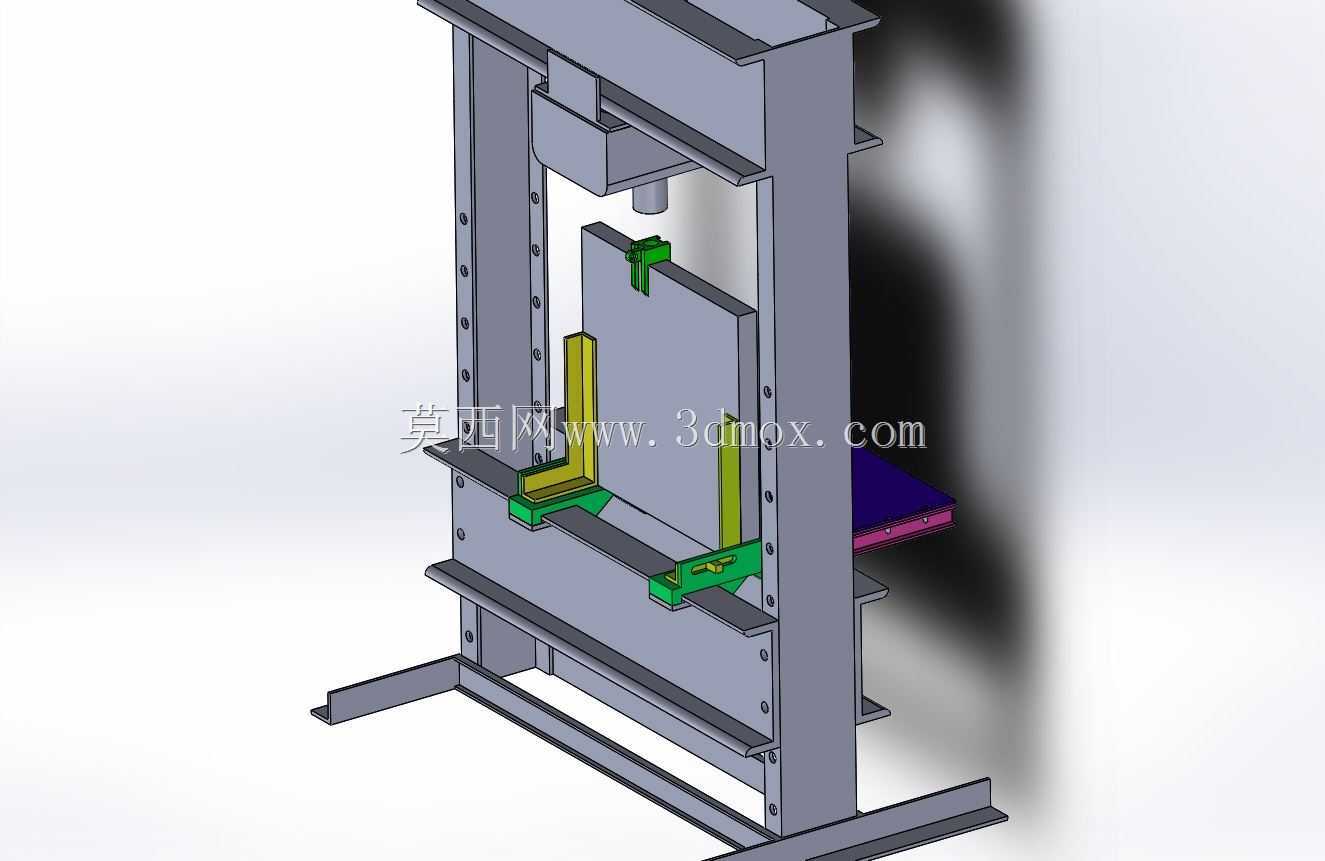

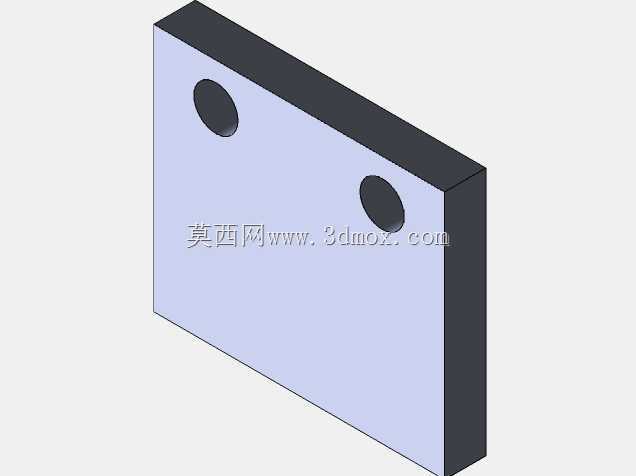

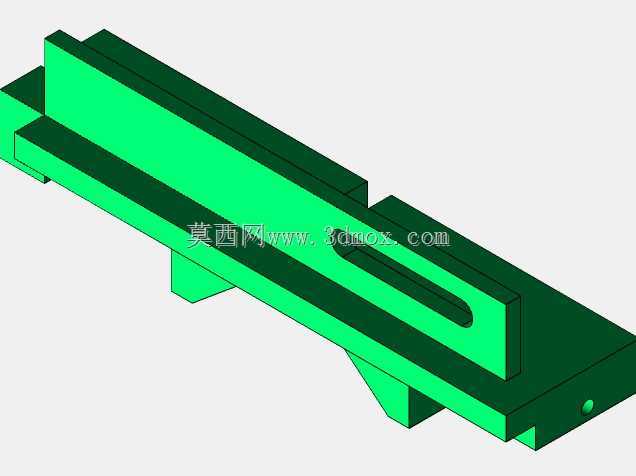

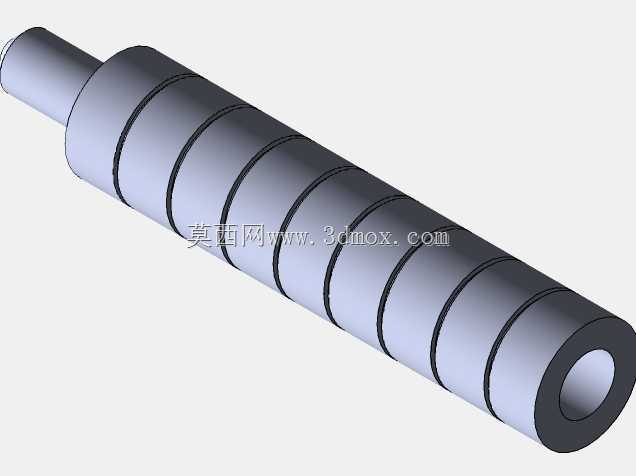

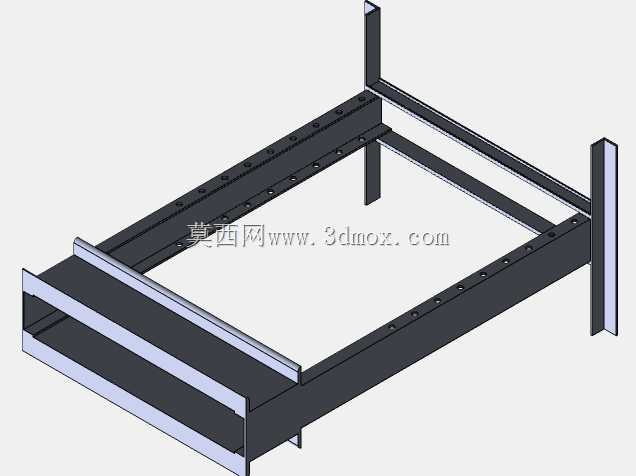

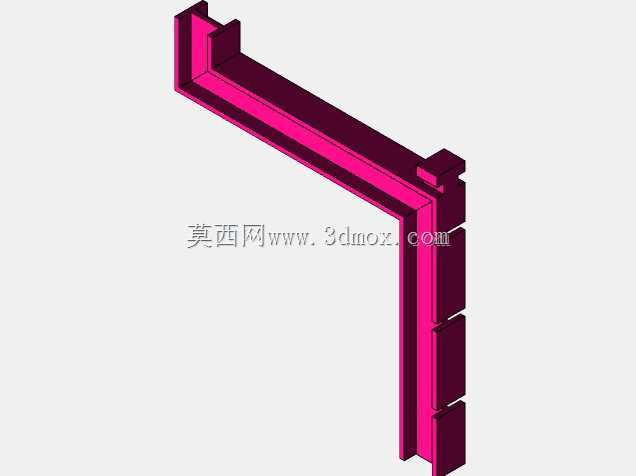

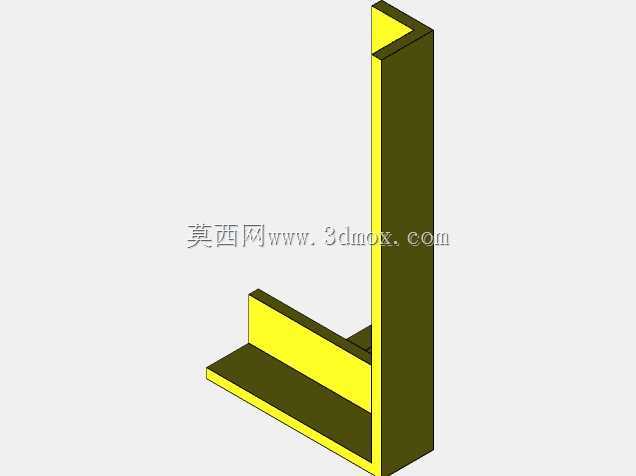

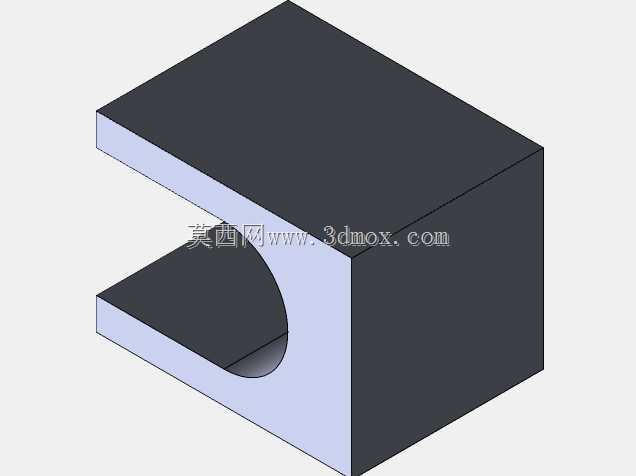

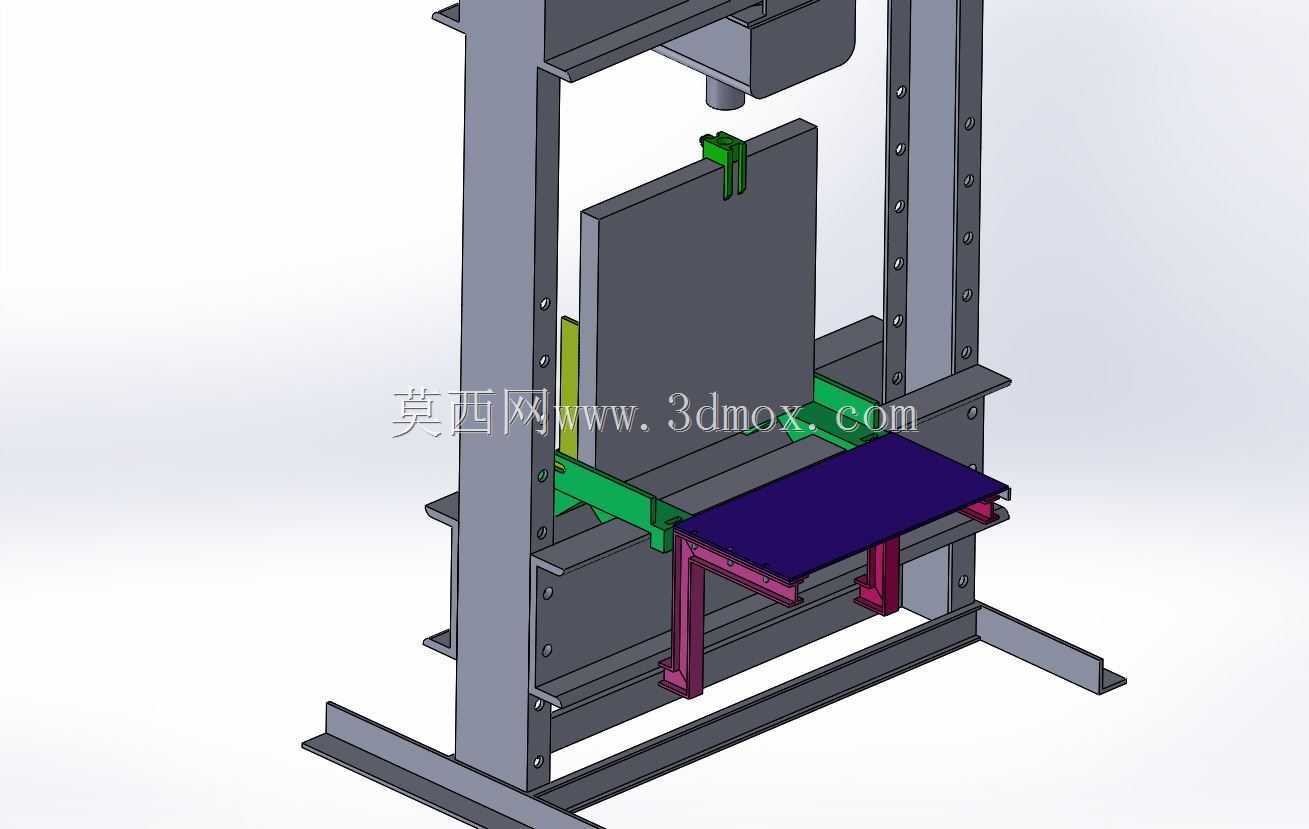

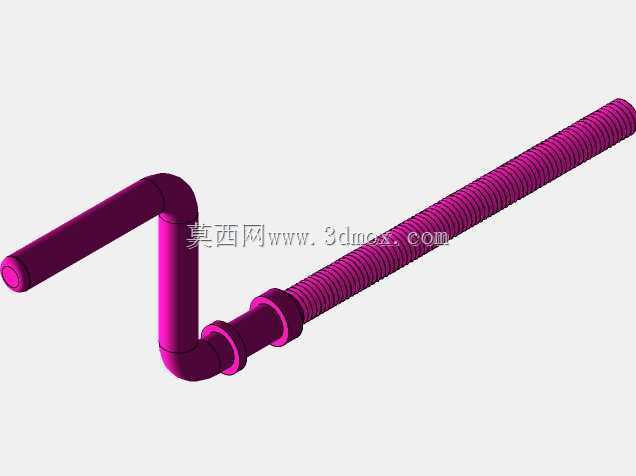

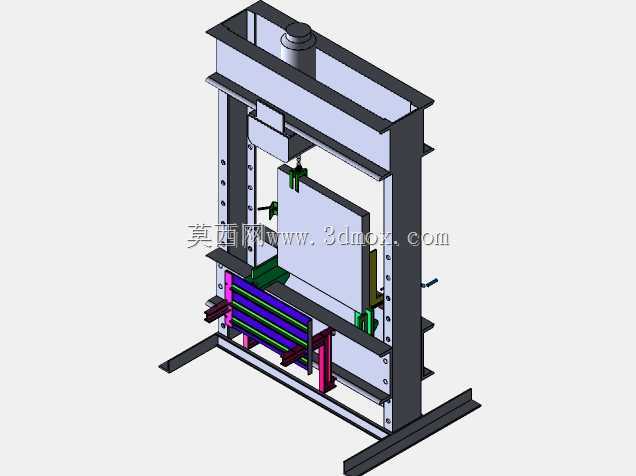

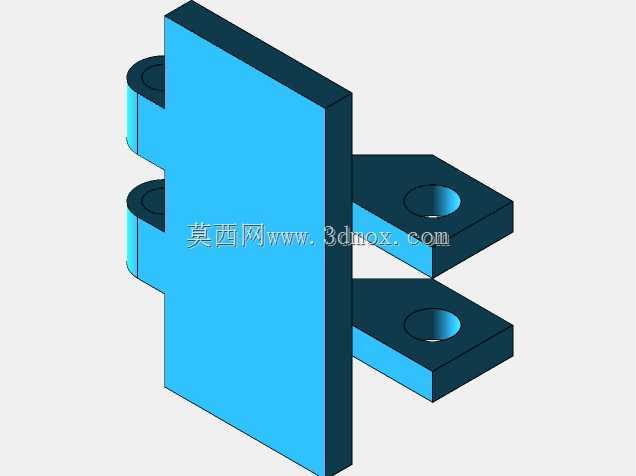

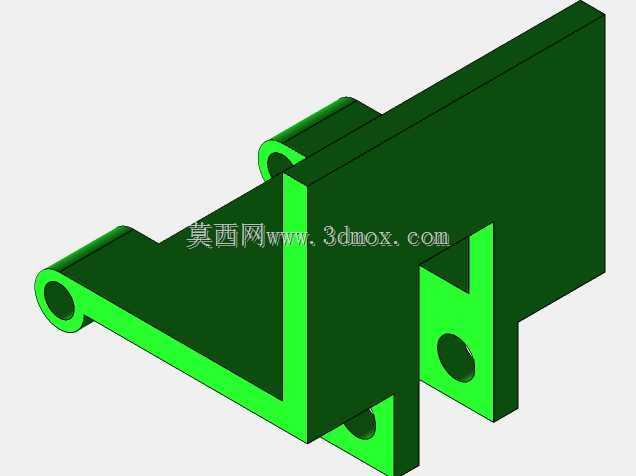

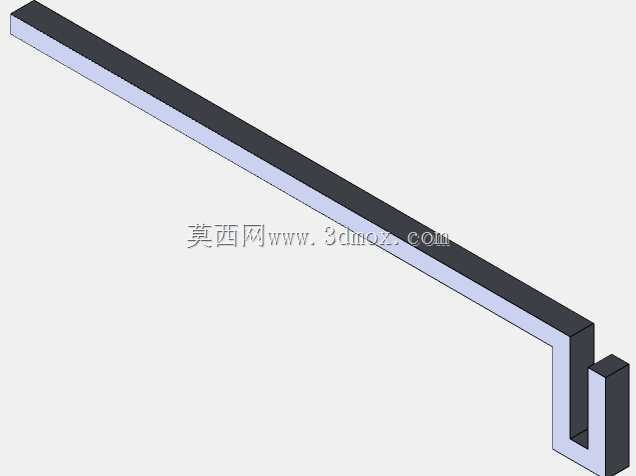

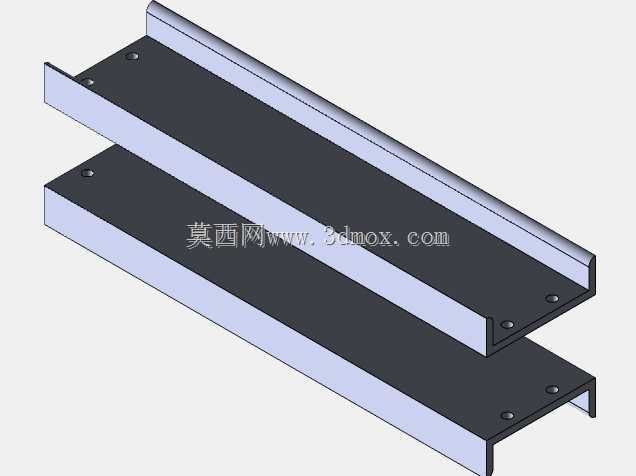

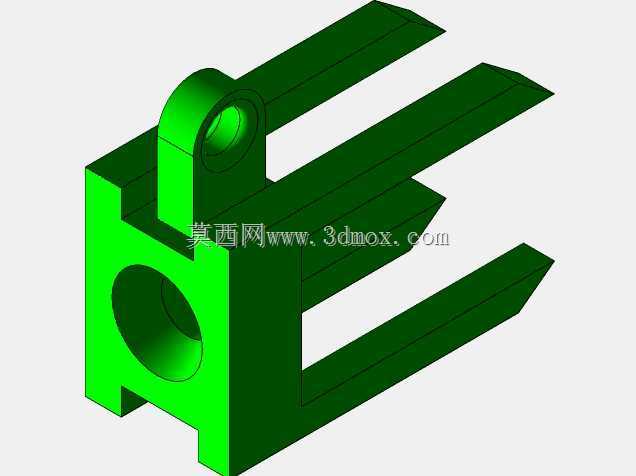

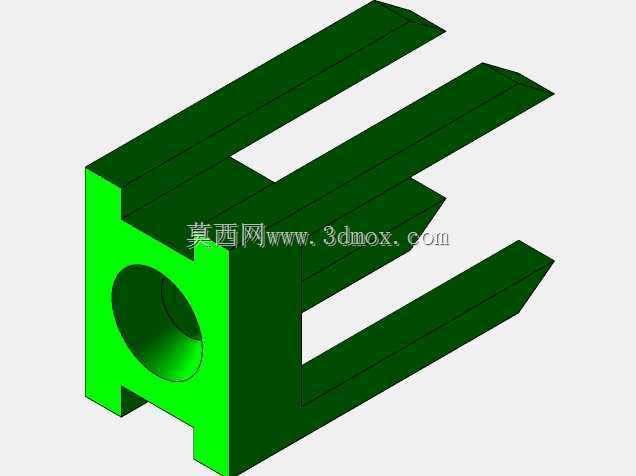

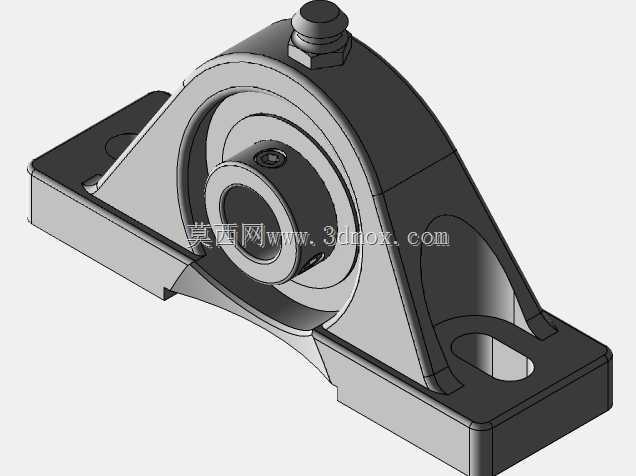

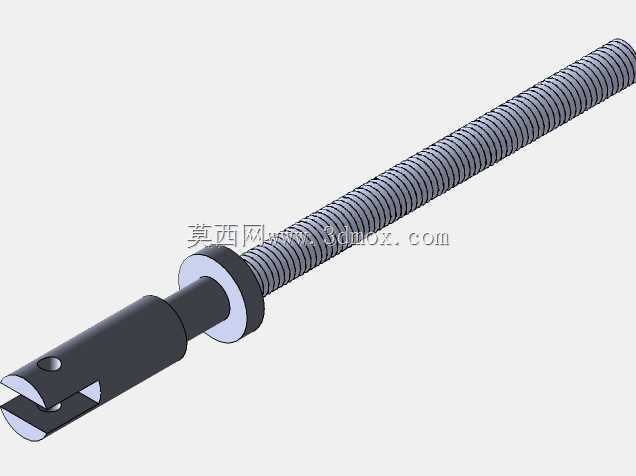

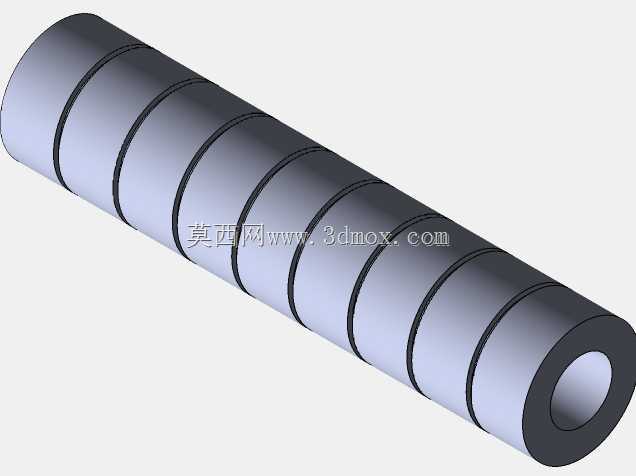

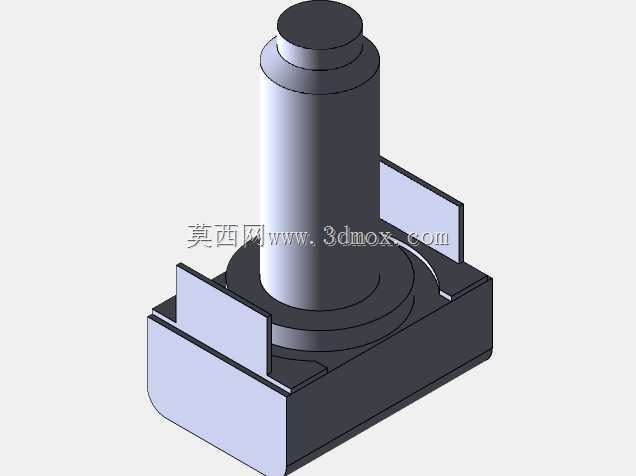

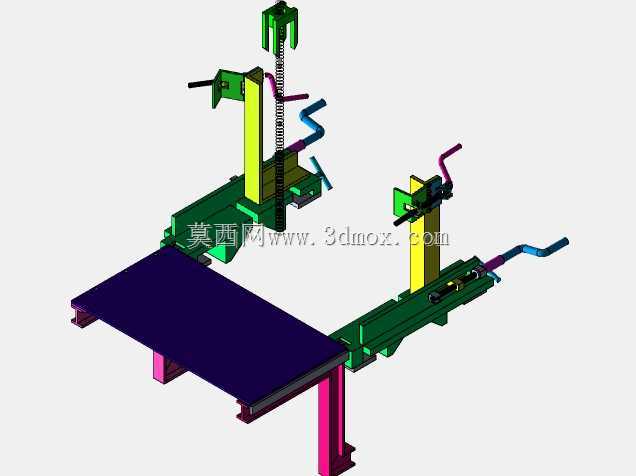

　　这套三维结构围绕小型立式压制作业场景搭建，采用开式龙门框架承载思路，主要面向机加工车间、维修工段及小批量试制工位，可完成轴套压装、钣金校直、简易冲压、零部件拆卸施压等常规作业。框架主体采用钢板拼焊后时效处理的结构形式，左右立柱开设等距调节孔位，用于适配不同高度工件的作业空间需求；上横梁集成液压缸安装座，缸体垂直向下布置，输出轴线与工作台面中心重合，避免偏载带来的机架变形。活动压头部分设置导向段，与立柱内侧的导向面配合，压制过程中可抵消横向偏移，保证施压端面与工作台的平行度。工作台面预留T型槽安装空间，现场可根据工件形式更换专用定位夹具，图中黄绿配色的限位组件即为针对特定型材定位设计的快换靠山，通过螺栓与台面连接，拆装调整便捷。

　　从安装边界来看，设备整体占地宽度适配常规车间通道，底部支撑脚向两侧延伸，降低整机重心，无需额外浇筑大型地基，放置在平整的硬化地面即可投入使用；高度方向预留液压缸行程与工件取放空间，上方需留出液压站管路排布及维护操作余量。设计阶段优先考虑机架刚性，立柱与上下横梁的连接位置布置加强筋，满焊后去应力处理，减少长期承压后的焊缝开裂风险；液压管路沿立柱内侧隐蔽排布，既避免作业过程中磕碰损坏，也让整机外观更规整。电气与液压控制元件可集成在机身侧部，操作按钮布置在人员站立的舒适高度，压制作业时双手可同时触发控制，符合安全操作逻辑。针对不同工艺需求，该结构可通过更换压头、加装测力传感器、调整液压系统压力来拓展用途，比如在压装轴承时加装位移监测组件，

　　在薄板成型时更换配套模具。机架的开孔调节结构让工作台开口量可在较大范围内变化，小到薄垫片压合，大到较高总成件的拆装都能覆盖。底部支撑脚设置调平结构，可抵消地面不平整带来的台面倾斜，保证施压过程中受力均匀。整体结构没有复杂的传动部件，维护点集中在液压缸密封件、导向面润滑及紧固件检查，日常保养难度低，适合多品种小批量的生产辅助场景。
