手动螺旋式奶酪压制加工设备结构

　　这套手动螺旋施压的压合设备，核心应用场景集中在小型乳制品加工作坊、手工奶酪生产工坊的凝乳压制成型工序，区别于工业量产的大型液压压酪设备，它不需要外接动力源，完全依靠人力操作即可完成凝乳块的脱水定型，适合小批量多品类的手工奶酪生产场景，也可用于小型实验室的乳制品工艺试制环节。从实际使用逻辑来看，设备的核心功能是通过垂直方向的稳定施压，将凝乳颗粒间隙中的乳清充分排出，让凝乳紧密结合形成质地均匀的奶酪块，施压过程可以根据不同奶酪品类的工艺要求，通过转动顶部的T型手轮调整下压行程与压力大小，相比配重式压酪装置，螺旋结构的压力输出更线性，保压稳定性更好，不会因为乳清排出后料块高度下降出现压力衰减的问题。

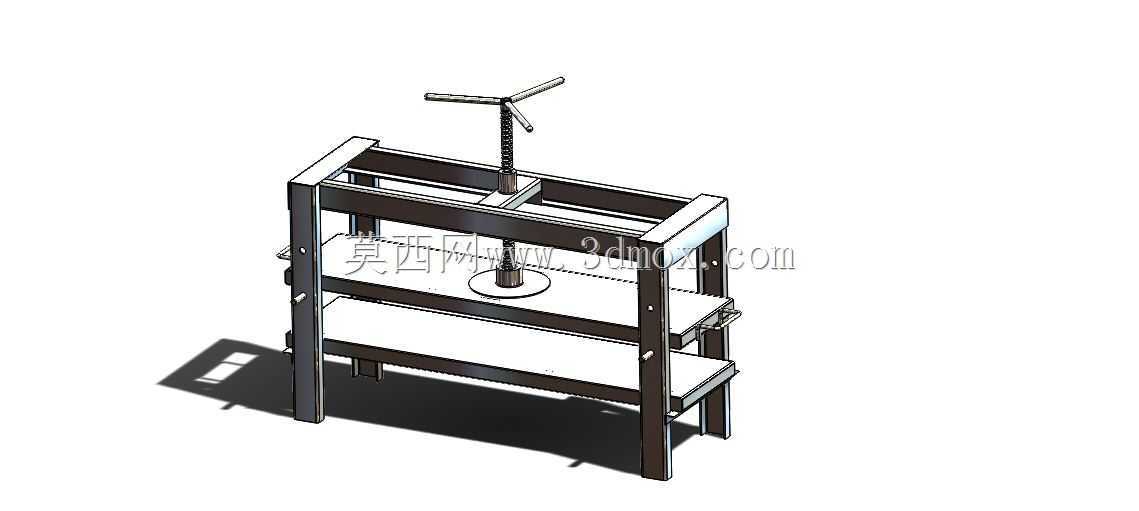

　　设计思路上整体采用了开式立式框架结构，四根垂直立柱搭配上下三层水平横梁形成稳定的承力主体，底部两层横梁作为放置奶酪模具的工作台面，预留了足够的操作空间，操作人员可以从前后左右四个方向取放模具、清理渗出的乳清，不会被框架结构干涉。顶部横梁中间加工有适配传动丝杠的内螺纹孔，丝杠下端连接圆形压盘，压盘直径覆盖常规圆形奶酪模具的内径范围，施压时压盘可以完全贴合模具内的凝乳表面，避免局部压力不均导致的奶酪成型后质地分层。T型操作手轮的力臂长度经过适配，普通操作人员不需要借助额外加力杆，就能达到硬质奶酪压制所需的最大压力，手轮表面做了防滑结构处理，带乳清的湿手操作也不会打滑。

　　从安装边界与尺寸适配来看，设备整体占地面积不足0.5平方米，不需要做专门的地基固定，放置在平整的硬质工作台面上即可稳定使用，工作台面的高度适配成年人站立操作的舒适区间，取放模具不需要过度弯腰。框架的垂直立柱采用矩形截面型材，抗弯强度足够承受最大施压载荷下的变形量，长期使用不会出现框架歪斜、丝杠卡滞的问题。压盘与丝杠之间采用活动铰接结构，即使模具放置位置存在轻微偏移，压盘也能自动贴合凝乳表面，不会出现偏载压坏模具的情况。两层下层工作台面都预留了乳清导流的缝隙，压制过程中流出的乳清可以顺着缝隙流到设备底部的收集区域，不会积在台面上滋生细菌，日常清理时只需要擦拭台面、拆下压盘冲洗即可，没有清洁死角。

　　实际生产使用中，这套设备可以适配不同高度的奶酪模具，只需要调整丝杠的下伸长度就能兼容100mm到300mm高度范围内的模具，覆盖了大部分新鲜奶酪、半硬质奶酪、硬质奶酪的压制高度需求。螺旋传动副采用梯形螺纹设计，具备自锁特性，当施压到设定压力后松开手轮，丝杠不会因为反作用力自动回退，不需要额外的锁止机构就能长时间保持稳定压力，这一特性对于需要长时间保压排水的硬质奶酪生产来说尤为实用，不需要操作人员反复调整压力。框架的所有棱角都做了倒钝处理，日常操作过程中不会划伤操作人员，整体结构没有易损的电子元件、密封件，日常维护只需要定期给丝杠螺纹涂抹食品级润滑脂即可，使用寿命远高于电动或气动的同功能压合设备，在没有稳定供电的偏远加工场所也能正常使用。
