不锈钢三夹式排气分离工装结构设计

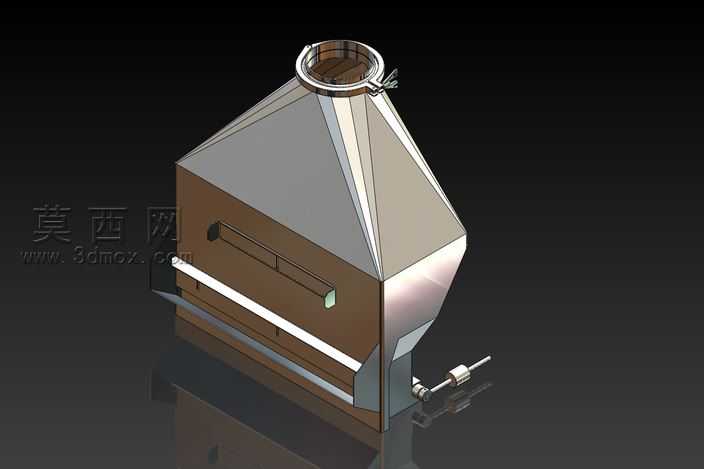

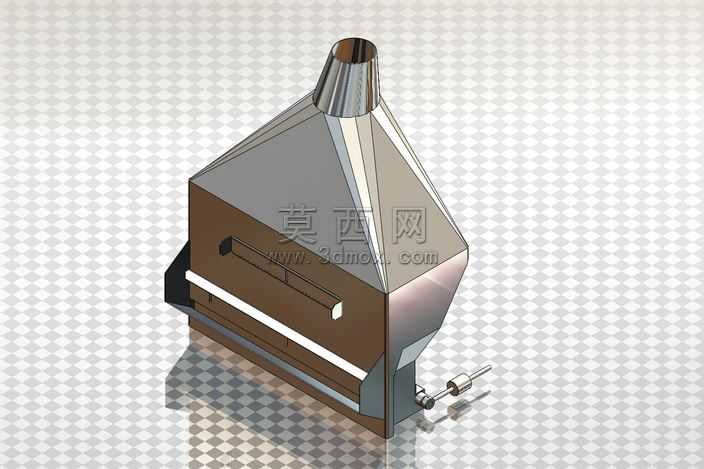

本作品为适配DN150规格管路的三夹式排气分离装置三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，所有零部件均按照实际加工尺寸进行1:1还原，整体建模逻辑遵循自上而下的装配设计思路，先确定装置的整体安装边界与接口尺寸，再逐步拆分内部腔体、夹装机构、导流结构等独立零件，确保各部件间的装配公差符合五金工装的实际装配要求，不存在干涉错位问题。渲染阶段采用金属材质真实质感还原方案，主体外壳部分分别赋予哑光不锈钢与抛光不锈钢材质，针对装置顶部的排气接口做了高反射金属抛光处理，还原AISI304不锈钢的真实表面质感，腔体侧面的操作手柄做了金属切削纹理的细节处理，底部的夹装锁紧机构还原了五金件的磨砂金属质感，场景采用棋盘格地面配合软阴影渲染，清晰呈现装置的整体轮廓与结构层次。结构设计上，装置采用棱台形主腔体结构，顶部收窄为锥形排气接口，可快速导出腔体内的废气与轻质残留物质，腔体侧面设置快开式检修结构，配合侧边的锁紧手柄可快速开启腔体完成内部清理，底部设置三夹式快装接口，可与DN150规格的管路实现快速对接锁紧，无需额外焊接固定，适配多场景的快速拆装需求。设计思路围绕工业生产场景中的残留废气分离、固态物料分选需求展开，整体结构无多余冗余设计，所有转角均做了圆弧过渡处理，避免物料残留堆积，材质选用AISI304不锈钢可适配多类有防腐蚀要求的生产场景，夹装式结构可大幅降低装置的安装与维护成本，整体模型完整保留了所有零件的建模参数与装配约束关系，可直接用于工程出图、结构验证与加工参考。
