五位接线端子辅助连接座结构设计

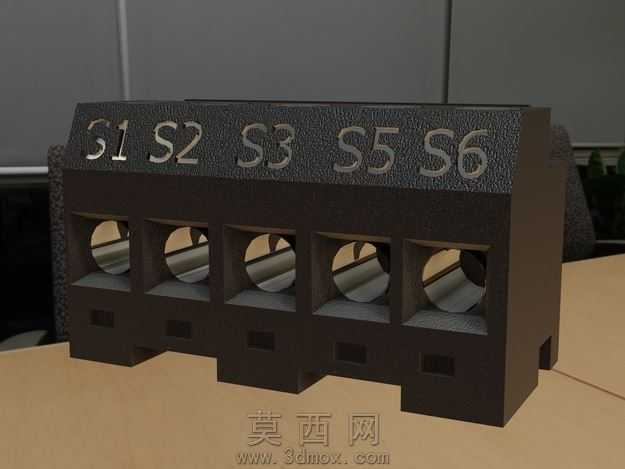

本作品为多工位接线辅助连接座的三维建模设计，整体采用模块化并排布局，共设置五个独立的接线工位，每个工位上方对应刻印S1、S2、S3、S5、S6的标识字符，方便安装接线时快速区分不同线路回路，避免接线错漏。建模过程中首先绘制整体基座的轮廓草图，通过拉伸命令生成主体基座的实体结构，再针对每个接线工位单独绘制穿线孔的截面轮廓，采用切除拉伸命令生成贯通式的圆形穿线腔，每个穿线腔下方预留方形的压线结构安装位，可适配对应的压线螺丝或弹片结构，实现导线接入后的压紧固定，防止线路拉扯松脱。材质设置上，主体基座选用黑色阻燃工程塑料材质，调整材质参数模拟磨砂注塑的表面质感，表面刻印的字符采用凹陷浮雕效果，通过材质的细微色差区分标识区域，还原真实工业接线端子的外观质感。结构设计上，基座底部设置多个定位卡槽与安装凸台，可直接卡装在标准电气安装导轨上，无需额外打孔固定，适配常规电气柜内的安装场景；每个接线工位之间设置分隔筋结构，既提升了整体基座的结构强度，避免注塑成型后出现翘曲变形，也能分隔不同接线位的导线，防止相邻线路出现短接风险。渲染阶段采用柔和的室内漫反射光照，搭配浅棕色工作台作为承载背景，调整阴影参数让模型的结构轮廓清晰呈现，重点突出每个穿线孔、安装卡槽、标识字符的细节特征，完整还原连接座的实际装配形态。设计过程中充分考虑电气接线场景的使用需求，所有穿线孔的孔径尺寸符合常规低压导线的接入范围，工位间距预留了足够的接线操作空间，方便使用者使用螺丝刀完成压线操作，整体结构紧凑规整，兼顾了结构强度与安装使用的便利性，可直接用于电气布线场景的配套设计参考，也可用于接线类配件的结构教学演示。
