工业导向定位块结构设计

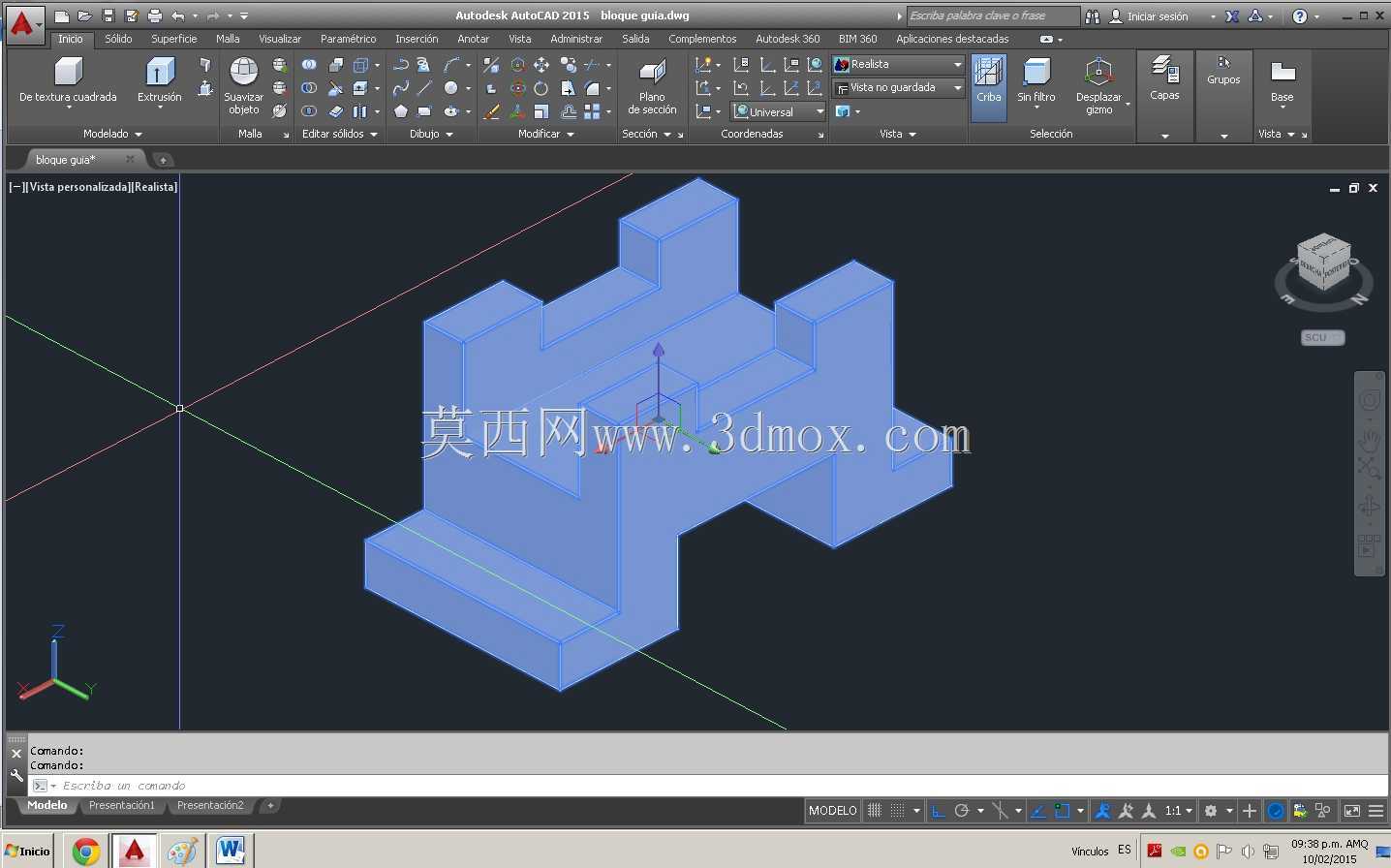

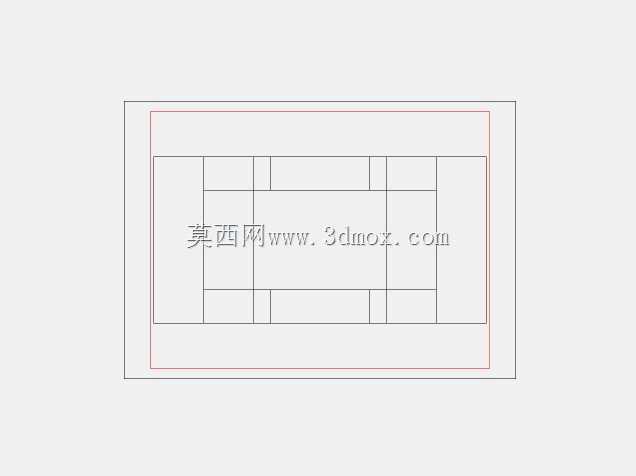

　　这类导向定位块多应用在自动化产线的工件移送工位、工装夹具的对位环节，以及小型检测设备的滑动导向路径中，核心作用是为往复运动的部件提供精准的侧向限位与滑动导向，避免运动部件在行程中出现偏摆、错位，保证工位切换、工件对位的重复定位精度控制在合理公差范围内。从结构形态来看，该零件采用阶梯式凸台布局，底部设置加宽的承托基座，基座平面作为安装贴合面，可通过螺栓锁紧在设备安装基板上，基座向外延伸的边缘能够抵消上部导向结构承受的侧向倾覆力矩，避免长期受侧向力后出现安装松动。上部的多组凸台分别对应不同的导向功能面，相邻凸台之间的凹槽形成滑动导向槽，槽宽尺寸与配套滑动件的配合间隙控制在滑动配合公差区间，既保证滑动过程无卡滞，

　　也不会因间隙过大出现晃动偏移。设计过程中优先考虑受力分布，导向面的受力点集中在凸台的竖直侧壁，因此侧壁厚度做了均匀加厚处理，避免受反复侧向冲击后出现形变；凸台的棱边均做了小尺寸倒角处理，一方面去除机加工产生的毛刺锐边，避免装配时划伤操作人员或配套零件表面，另一方面也能在滑动件入位时起到导入引导作用，降低对位难度，减少入位过程的卡滞概率。零件的整体高度根据配套滑动件的行程范围设定，保证滑动件在全行程移动过程中，导向面始终保持足够的接触长度，不会出现导向脱离的情况；安装基座上的固定孔位间距匹配通用工业铝型材的安装孔距，也可适配钢板类安装基板的孔位布局，无需额外做转接板即可完成安装，降低设备改造成本。从实际使用场景出发，

　　这类导向块常配合直线滑动单元使用，在小型工件移栽机构中，可作为辅助导向件分担直线导轨的侧向受力，延长导轨的使用寿命；在工装夹具的开合机构中，可作为上下模的对位导向，保证合模时的位置精度，避免因对位偏差造成工件夹伤或模具磕碰；在检测设备的探头移送机构中，可限制探头的移动路径，保证探头始终垂直对准检测点位，提升检测数据的准确性。材质选择上多采用45号钢做调质处理后表面淬火，导向面硬度达到HRC45-50，具备足够的耐磨性，可承受长期往复滑动的摩擦损耗，若应用在有腐蚀环境的工位，也可更换为304不锈钢材质，表面做抛光处理降低摩擦系数。结构设计上没有多余的冗余特征，所有面均为规则平面与直角过渡，机加工工艺性好，

　　可通过铣床一次装夹完成大部分面的加工，后续仅需对导向面做精磨处理保证平面度与粗糙度要求，加工成本低，适合批量生产替换。安装时需保证基座贴合面与安装基板的平面度达标，固定螺栓按对角顺序锁紧，避免锁紧力不均造成零件倾斜，进而导致导向面与滑动件的配合间隙不均，出现滑动卡滞或单侧磨损过快的问题；日常维护中只需定期在导向接触面涂抹润滑脂，减少摩擦阻力，定期检查导向面的磨损情况，当磨损量超过配合公差阈值时及时更换，即可保证机构长期稳定运行。
