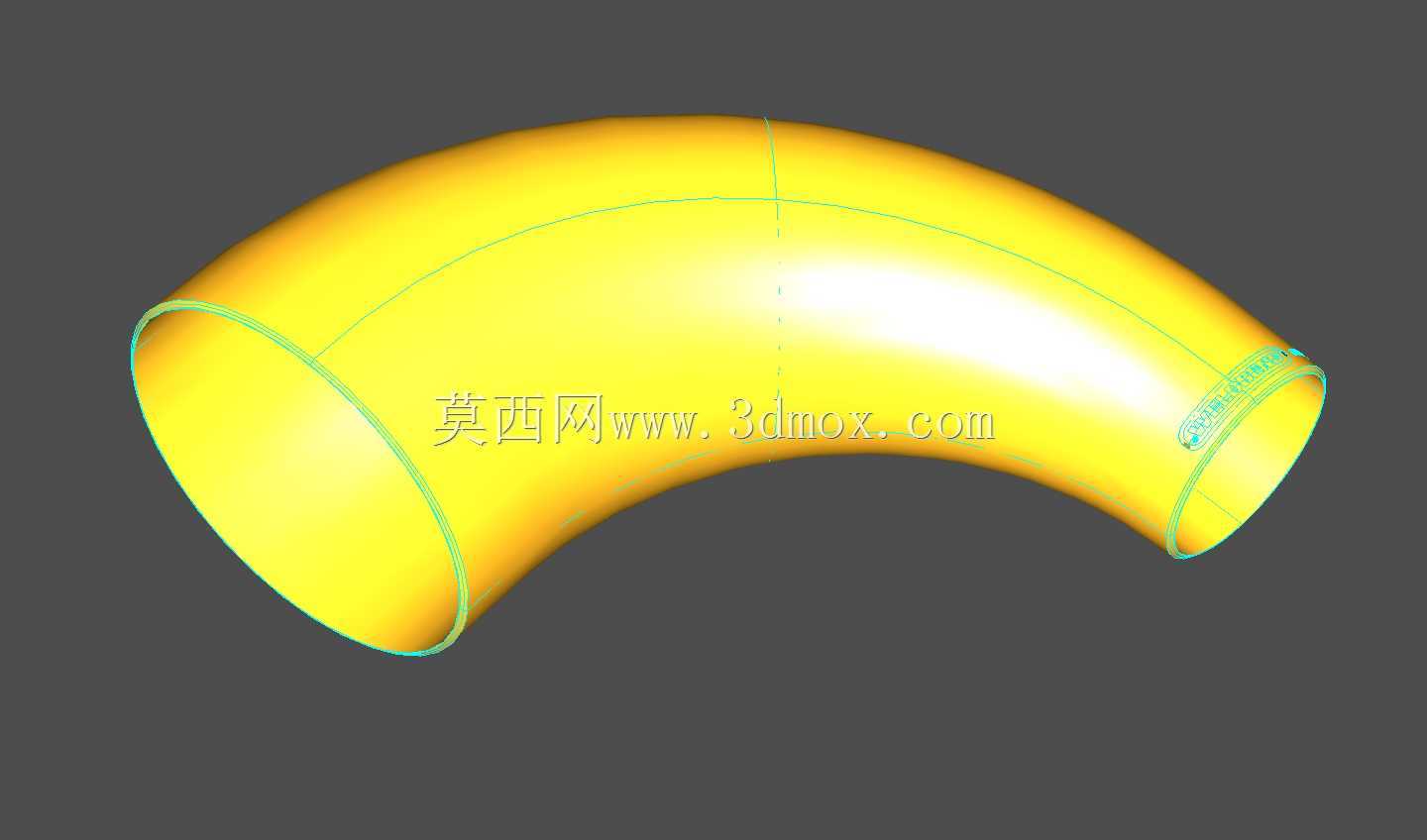

90度直角弯头安装结构三维设计

　　在流体输送管路系统的现场布设作业中，管路走向受设备布局、建筑结构、运维空间等多重边界限制，很难全程保持直线排布，90度转向是管路布设中出现频率最高的走向调整需求，这类直角弯头安装结构的设计合理性，会直接影响管路系统的流阻表现、密封可靠性以及后期运维的便捷程度。做这类弯头结构的三维设计时，首先要锚定实际安装场景的边界条件，比如在工业车间的压缩空气管路布设中，弯头需要沿墙面、立柱或者设备外壳的直角转角布置，安装时要预留足够的操作空间，方便施工人员完成紧固件的锁紧操作，同时还要避开周边的电缆桥架、其他工艺管线，避免不同系统的管线出现干涉。从功能特性来看，这款90度弯头的核心作用是实现管路的直角转向，同时保证管路内部的流道平滑过渡，

　　减少流体在转向位置的涡流损耗，降低整个管路系统的压力损失。设计过程中，首先要确定两端的接口匹配尺寸，要和对接的标准管路外径、接口形式完全适配，不管是采用卡套连接、法兰连接还是螺纹连接，接口的配合公差都要控制在合理范围内，避免安装后出现渗漏或者对接错位的问题。弯头的弯曲半径是设计中的核心参数，不能为了节省安装空间盲目缩小弯曲半径，过小的弯曲半径不仅会大幅提升流阻，还会导致管路内部的介质在转向时对管壁造成持续冲刷，长期运行会出现管壁磨损减薄的问题，尤其是输送含固体颗粒的介质时，冲刷磨损的问题会更加突出；但弯曲半径也不宜过大，否则会占用过多的安装空间，提升现场布设的难度，也会增加材料成本。在外形尺寸的把控上，要明确弯头的安装边界，也就是弯头安装完成后，在水平和垂直方向上的最大外轮廓尺寸，现场布设时要提前核算这个尺寸，确保弯头安装后不会和周边的设备结构、土建墙体产生碰撞，同时两端接口的同轴度、垂直度公差也要严格控制，避免对接管路时出现强制对口的情况，强制对口会给管路连接位置带来额外的装配应力，长期运行过程中，受温度变化、管路振动的影响，连接位置很容易出现密封失效、焊缝开裂的问题。设计时还要考虑安装的便捷性，比如弯头的外轮廓要预留扳手等安装工具的操作空间，不能出现结构干涉导致工具无法就位的情况；如果是用于需要经常拆装维护的管路段，弯头的重量也要控制在合理范围，方便运维人员单人完成拆装作业，不需要额外借助吊装设备。从结构细节来看，

　　弯头的转弯位置外壁要做均匀的壁厚过渡，不能出现局部壁厚过薄的情况，因为转向位置是管路应力集中的区域，不管是管路内压带来的环向应力，还是安装时的装配应力，都会在转弯位置形成叠加，均匀的壁厚设计可以保证弯头整体的强度一致性，避免局部应力过大导致结构损坏。另外，弯头的流道内壁要保证光滑过渡，不能有明显的台阶、凸起或者凹陷，这些结构缺陷会扰乱流体的流动状态，增加流阻，甚至会在缺陷位置形成介质沉积，比如输送净水、化工溶液等介质时，沉积的杂质长期堆积会造成管路通径缩小，影响输送效率。在不同的应用场景下，这类弯头的设计侧重点也有区别，比如用于民用建筑给排水管路时，要重点考虑弯头的水流噪音控制，转弯位置的流道曲线要做优化，

　　减少水流冲击管壁产生的振动和噪音；用于工业高温流体管路时，要考虑弯头的热胀冷缩补偿能力，结构设计上要预留一定的变形余量，避免热应力导致结构变形；用于气动控制管路时，要重点控制弯头的内部容积，避免过大的容腔影响气动系统的响应速度。做三维建模的时候，要把这些实际工况的需求全部融入到结构设计中，不能只做一个简单的直角弯管外形，要把安装配合面、密封结构位置、壁厚过渡、工具操作空间这些细节都准确还原，这样建出来的模型才能直接用于后续的管路装配仿真、干涉检查，也能为现场安装施工提供准确的尺寸参考，避免现场施工时才发现结构干涉、尺寸不匹配的问题，减少返工成本。很多刚接触管路设计的工程师容易忽略弯头的安装边界，只关注弯头本身的尺寸，没有考虑对接管路、安装紧固件、操作工具的空间需求，导致设计出来的管路在图纸上看起来没有问题，到了现场根本没法安装，这也是做这类零部件三维设计时需要重点规避的问题，所有的结构设计都要贴合实际施工和运维的需求，不能脱离工程实际做理想化的设计。
