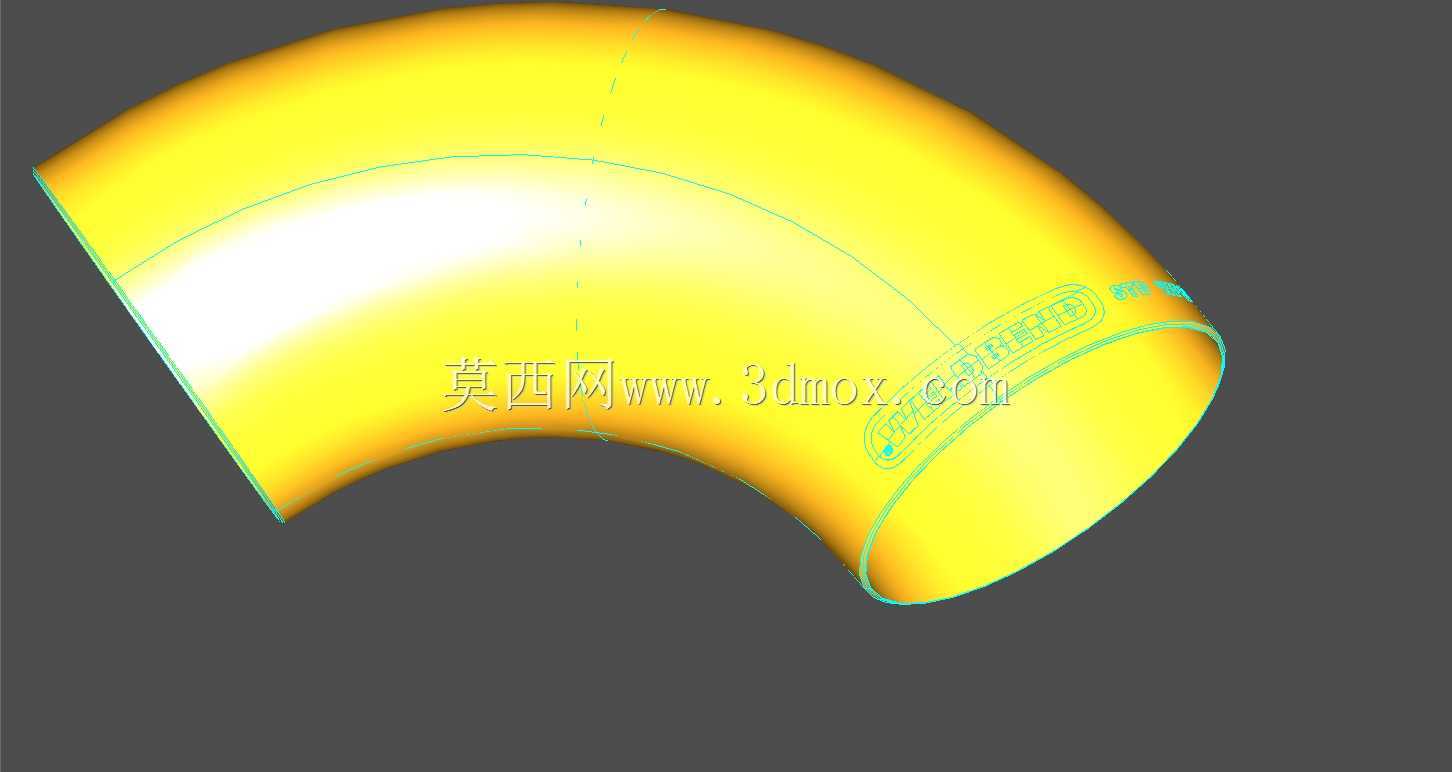

90度LR型弯角传感连接构件

　　既不会因为转角过小造成流体介质的压损激增，也不会因为曲率半径过大占用过多的安装空间，在压损控制和空间占用之间找到了比较合适的平衡点。在安装边界的考量上，构件两端的连接接口做了标准化的适配设计，接口的同轴度公差控制在行业常规要求范围内，和常规的传感单元接头、标准管路接头对接时不需要额外做适配加工，两端接口的端面距离经过优化，在密集排布的管路簇中，相邻的同规格构件不会出现安装位重叠的问题，哪怕是在阀岛周边这类管路排布非常紧凑的区域，也能顺利完成装拆操作，不需要额外拆除周边的其他管路构件。从结构强度的角度来看，构件的壁厚做了梯度设计，转角处因为是应力集中的核心区域，壁厚相比直段部分做了适当加厚，能够承受管路常规工作压力下的应力载荷，在工业流体管路、气动信号传输以及传感检测线路的布设场景中，直角转向的管路连接一直是结构设计里需要重点考量的环节，尤其是配套传感单元安装的转向构件，既要保证流道或信号通路的顺畅无阻滞，也要兼顾安装空间的边界限制，避免和周边设备、走线架或者防护结构产生干涉。这款90度LR型弯角构件，正是针对这类小空间转向布设需求开发的配套结构，日常在自动化生产线的气路检测点位、暖通系统的温感安装支路、小型液压站的压力传感引压管路中都能见到这类构件的应用。从实际使用的角度出发，这类弯角构件首先要解决的是直角转向时的通路平顺性问题，设计过程中没有采用直角硬转折的流道结构，而是做了大曲率的圆弧过渡，内壁的过渡圆角经过反复校核，

　　不会在长期使用过程中因为压力脉动出现转角处开裂的问题；而两端的连接段则保持了标准壁厚，既保证连接强度，也不会因为壁厚过大导致接口拧接时出现配合过紧、拆装困难的问题。在实际选型应用中，这类弯角构件常被用在传感单元需要垂直于主路安装的场景，比如主路管路水平布设时，传感单元需要垂直向下或者向上安装来检测介质参数，这时候就需要这类直角弯角构件来完成转向，避免传感单元直接突出在主路外侧被过往的运维工具、物料剐蹭损坏。设计过程中也充分考虑了安装操作的便利性，构件的弯角外侧做了小平面的加持位，使用普通扳手就可以完成拧接固定，不需要定制专用的工装夹具，现场运维更换的时候不需要准备特殊工具，能有效缩短故障排查和更换的时间。另外，

　　构件的外形轮廓做了圆弧化处理，没有尖锐的棱角，在安装空间比较局促、操作人员需要探手到设备内部操作的时候，不会被尖锐边角划伤，也不会刮伤周边的线缆防护层。从流道的实际表现来看，经过圆弧过渡的转角结构，在介质流经的时候不会产生明显的紊流区，也就不会因为紊流造成的压力波动影响前端传感单元的检测精度，这一点对于压力检测、流量检测类的传感配套场景尤为重要——如果转角处紊流过大，传感单元采集到的压力、流量数据会存在明显的脉动误差，直接影响整个检测系统的数据准确性。在安装空间的适配性上，这款构件的整体外轮廓尺寸经过压缩，相比同通径的常规直角弯头，转角处的外伸尺寸更小，在设备内部的狭小腔室里布设的时候，不会和腔室壁板、

　　内部的其他安装构件产生空间冲突，哪怕是在小型集成化的传感检测模块内部，也能顺利完成布设，不需要为了适配弯头额外放大模块的整体尺寸，有利于设备整体的小型化、集成化设计。对于结构设计从业者来说，这类构件的建模过程需要重点关注转角处的曲率连续性，以及两端接口的基准同轴度，避免建模过程中出现内壁错位、壁厚不均的问题，否则加工完成后很容易出现应力集中或者流道阻滞的问题；而对于设备选型人员来说，选用这类构件的时候需要重点核对两端接口的规格、转角的中心距尺寸，确认和周边构件的安装间隙是否满足要求，避免安装完成后出现干涉问题。在长期使用的可靠性方面，这类弯角构件的结构没有多余的活动部件，属于静态的管路连接构件，只要安装时的拧接力矩符合标准要求，日常使用过程中基本不需要额外的维护，只有在定期检修传感单元的时候同步检查接口的密封状态即可，运维成本相对较低。在不同的应用场景中，这类构件可以适配多种类型的介质，不管是压缩空气、低压液压油还是常温的水基介质，只要在构件的材质耐受范围内，都可以稳定工作，不会因为介质的轻微腐蚀出现过早损坏的问题。
