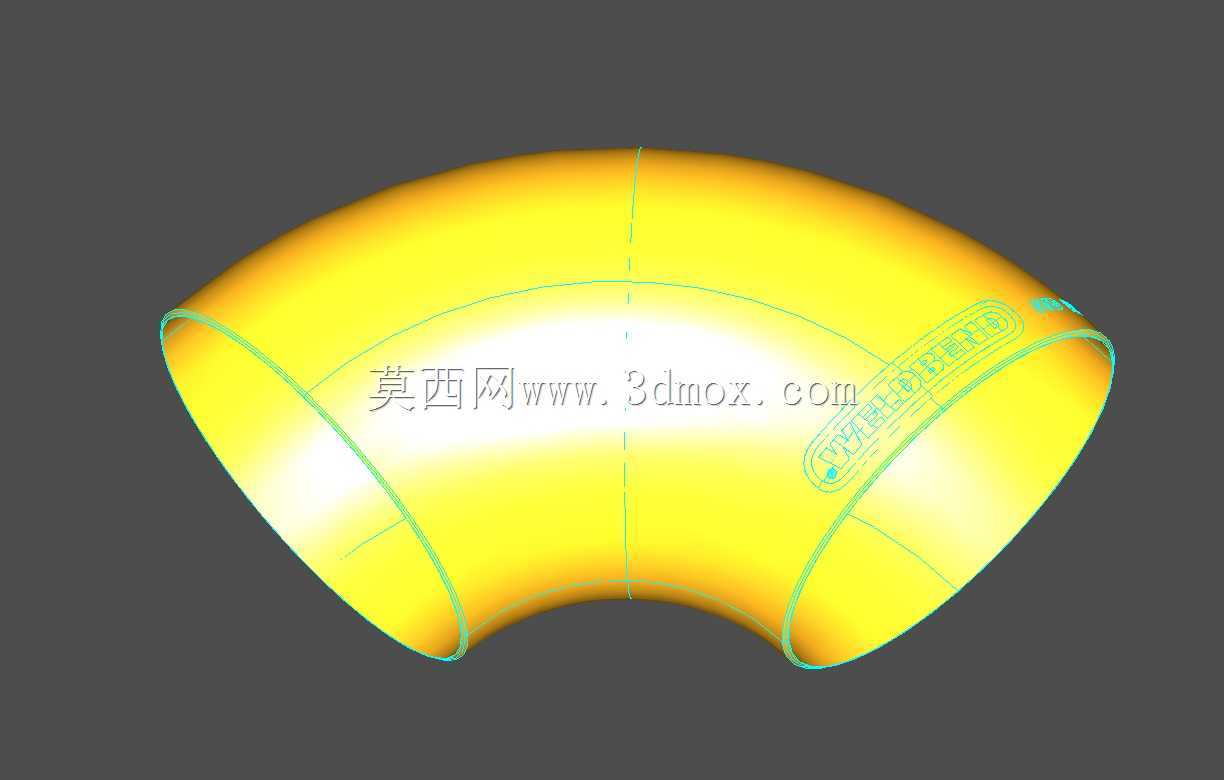

工业管路系统用90度转向弯头结构

　　在工业流体输送、气动控制、液压传动等各类管路布设场景中，管路转向是无法回避的布设需求，90度弯头作为管路系统中实现垂直方向管路转向的核心连接件，其结构合理性直接影响整个管路系统的流阻表现、密封可靠性与长期运行稳定性。不同于直连管路的直通结构，弯头的弧形过渡段是设计核心，在做三维结构设计时，首先要匹配对应管路的公称通径，弯头两端的连接接口尺寸需要与同规格管路、接头的安装边界完全适配，避免出现安装错位、密封面贴合不紧密的问题。实际工程应用中，这类弯头覆盖的场景极广，小到气动控制回路的气路转向、小型液压站的油路布设，大到化工流体输送管路、暖通循环水管道的方向调整，都需要用到对应压力等级的90度弯头。设计过程中，

　　弯头的弯曲半径是核心参数之一，弯曲半径过小会导致流体经过转向处时产生过大的局部阻力，不仅会提升整个管路系统的动力损耗，还容易在弯头内壁形成紊流区，长期输送含杂质的流体时会加剧内壁冲蚀磨损，缩短构件使用寿命；弯曲半径过大则会占用过多安装空间，在设备内部管路布设、狭小空间管路排布的场景下，会直接提升整体布局难度，甚至出现与周边构件干涉的问题。在三维建模阶段，需要重点校核弯头的整体安装边界，两端接口的同轴度、端面垂直度都要控制在合理公差范围内，避免安装后出现管路别劲、密封件受力不均导致的渗漏问题。弯头的壁厚设计需要匹配对应管路的额定工作压力，不同压力等级下的壁厚取值要符合管路设计规范，同时弧形过渡段的壁厚要保持均匀，

　　避免出现局部壁厚过薄导致的承压薄弱点，或是局部壁厚过厚造成的材料浪费、重量冗余。从实际使用角度看，这类90度弯头除了实现管路转向的基础功能，部分特殊应用场景下还需要兼顾安装便利性，比如快插式接口的弯头适合气动回路的快速装配，法兰连接的弯头适合大口径、高压力的工业管路，螺纹连接的弯头则多用于中小口径的油路、水路布设。建模时还要考虑加工工艺的可行性，比如采用注塑工艺的塑料弯头要预留合理的脱模斜度，避免出现脱模困难、成型缺陷；采用金属切削加工的弯头要考虑刀具的走刀空间，弧形内壁的加工粗糙度要满足流体输送的要求，减少流阻与杂质挂附的可能。在设备内部管路布局时，弯头的安装位置还要预留足够的操作空间，方便后续管路维护、接头拆装，

　　不能出现安装后扳手等工具无法操作的情况。另外，弯头的转向角度公差需要严格控制，90度的角度偏差过大会导致后续管路安装时出现累积误差，长距离管路布设时甚至会出现末端接口无法对齐的问题。对于输送特殊介质的场景，比如有腐蚀性的化工流体、高温介质，弯头的材质选型与结构设计还要匹配介质特性，内壁的过渡要足够顺滑，减少介质滞留的死角，避免长期使用后出现介质沉积、腐蚀穿孔的问题。在做管路系统的三维装配校验时，要重点检查弯头安装后与周边管线、设备构件的安全间隙，尤其是运动部件周边的管路弯头，要预留足够的振动、位移余量，避免设备运行过程中管路与其他部件发生摩擦碰撞，导致管路破损泄漏。
