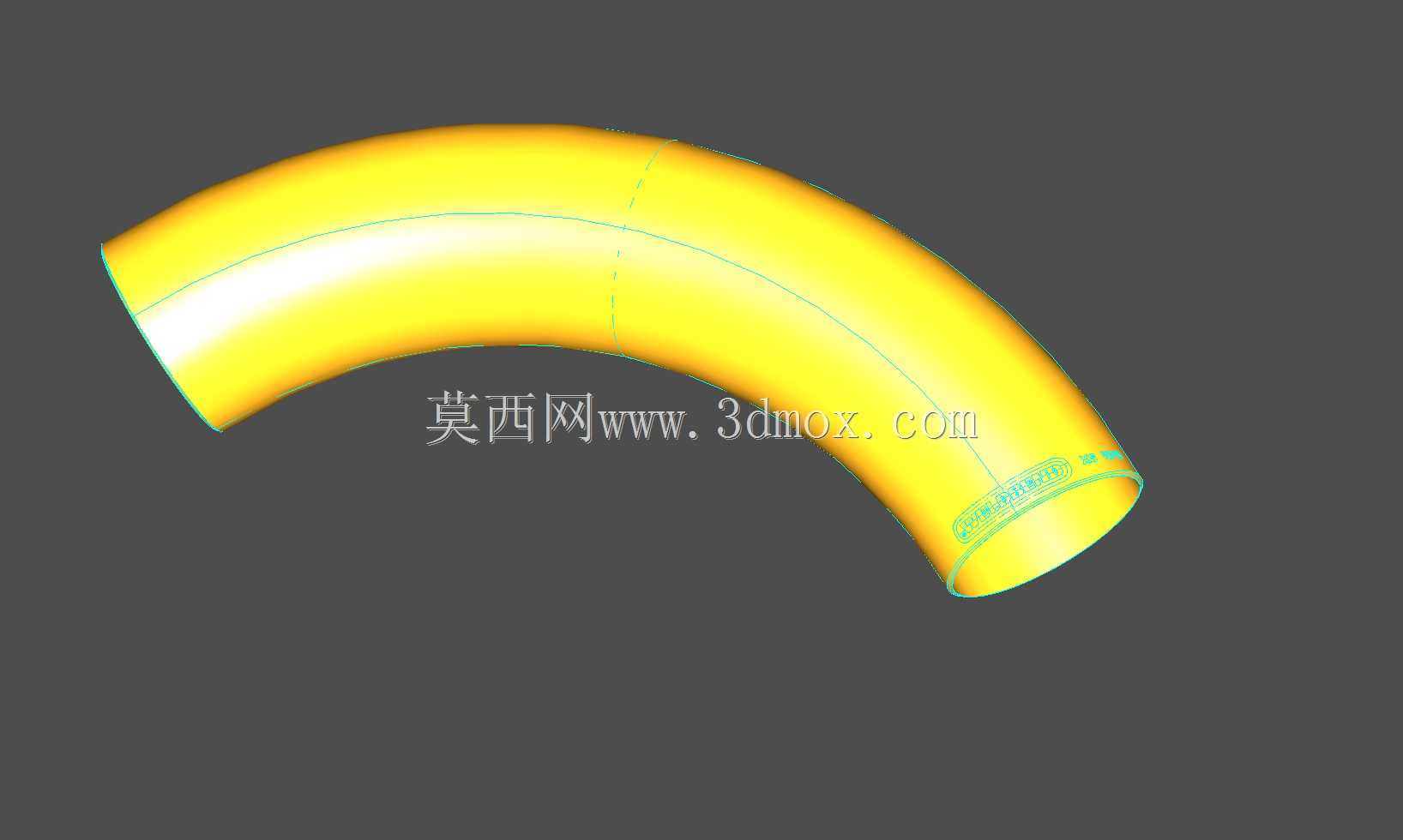

九十度直角弯通管路连接构件结构设计

　　在流体输送管路系统的布设场景中，管路转向是无法避开的结构需求，尤其是受安装空间限制、管路走向需要做直角变向的工位，90度弯通构件是管路布设中使用频率极高的基础配件。这类构件的核心作用是在不改变管路通径、不额外增加管路流阻突变的前提下，完成管路走向的90度转向，保障流体在管路内的顺畅通行，避免因强行弯折管路造成的通径缩窄、管路应力集中甚至破损泄漏的问题。

　　从实际工程应用的场景来看，这类弯通构件覆盖的领域极广，小到实验室的气路、液路布设，生产车间的压缩空气管路、冷却循环水管路，大到化工生产的物料输送管路、市政工程的给排水管路，但凡需要做直角转向的管路节点，都能看到这类构件的身影。不同应用场景对弯通的材质、承压能力、耐温耐腐性能有不同要求，但核心的结构逻辑是一致的：两端的连接接口要和对应规格的管路完全匹配，转弯段的曲率要兼顾流阻控制与安装空间限制，不能为了缩小安装尺寸把转弯半径做的过小，那样会造成流体在转弯处形成涡流，大幅提升管路的流阻，甚至会在转弯位置形成长期的流体冲刷，缩短构件的使用寿命；也不能把转弯半径做的过大，否则会占用过多的安装空间，不符合紧凑布设的需求。

　　在做这类构件的三维结构设计时，首先要确定的是两端接口的形式与尺寸边界，根据实际连接需求选择卡套连接、螺纹连接、法兰连接或者快插连接的接口形式，接口的同轴度、密封面的平面度是设计时需要重点控制的形位公差，一旦接口出现偏斜，安装时就会出现管路别劲的问题，长期使用会在接口位置产生持续的装配应力，容易引发密封失效泄漏。转弯段的内壁要做顺滑过渡处理，不能出现台阶、锐角或者凹凸不平的结构，减少流体经过时的阻力，同时也能避免流体中的杂质在转弯位置沉积堵塞管路。

　　安装边界的考量是这类构件设计中容易被忽略的点，很多新手设计时只关注构件本身的结构尺寸，忽略了安装时需要的操作空间，比如螺纹连接的弯通，要预留出扳手拧紧的操作空间，不能让弯通的转弯段紧贴安装面或者相邻的其他构件，导致现场安装时无法拧紧，或者后期维护拆卸时没有操作空间。另外，弯通两端接口的中心距是核心安装尺寸，这个尺寸直接决定了管路转向后的位置精度，在布设密集管路的场景中，相邻管路的间距往往很小，如果弯通的中心距出现偏差，很容易出现管路干涉的问题，导致整个管路组无法顺利装配。

　　从结构强度的角度来看，转弯位置是整个构件的应力集中点，不管是管路内的流体压力产生的胀形力，还是安装时的装配应力，或是管路运行过程中产生的振动应力，都会在转弯位置形成叠加，所以在设计时要对转弯位置的壁厚做针对性的加强，不能和直管段采用完全一致的壁厚，避免长期承压后出现开裂泄漏的问题。同时还要考虑管路的热胀冷缩余量，在长距离管路布设中，弯通位置往往是吸收管路热变形的重要节点，设计时要根据管路的材质、工作温度范围，预留合适的变形补偿空间，避免热胀冷缩产生的应力拉裂接口或者损坏相邻的管路设备。

　　在实际选型使用时，还要根据输送介质的特性选择对应的构件材质，输送普通清水、压缩空气的场景可以选用常规的工程塑料或者普通碳钢材质，输送腐蚀性介质的场景则需要选用不锈钢或者工程塑料衬里的材质，输送高温介质的场景还要考虑材质的耐温性能，避免高温下材质强度下降引发安全问题。另外，弯通的通径要和连接的管路完全一致，不能随意改变通径大小，否则会在变径位置产生流阻突变，影响整个管路系统的输送效率。
