弯型带孔连接固定支架结构设计

　　在工业设备的装配体系里，这类弯型带孔支架是非常常见的连接承载构件，日常在轻工生产线的辅件固定、小型传感装置的安装定位、非标设备的局部支撑场景中都能见到它的身影。不同于直型连接板的受力路径，这个构件采用了90度左右的弯折构型，本质是为了适配两个垂直安装面之间的连接需求，避免额外增加转接块带来的装配累积误差，也能减少整体安装空间的占用。

　　从实际使用的受力逻辑来看，这个构件的三个安装孔分别承担不同的功能：两端的同轴圆孔是用于穿装销轴或者螺栓，实现与相邻构件的铰接或者刚性固定，中间的长圆孔则是为了预留安装调节余量，在现场装配时可以根据实际对位偏差调整固定位置，抵消加工或者安装带来的尺寸链误差，这也是很多现场安装类固定件常用的设计细节，不用额外做调整垫片就能实现一定范围的位置补偿。

　　设计这类构件的时候，首先要考虑的是弯折处的应力集中问题，从模型的结构来看，弯折部位做了等半径的圆弧过渡，没有采用直角弯折的结构，这样在承受垂直于安装面的载荷时，应力不会在弯折角处出现陡增，能有效提升构件的抗疲劳性能，尤其是在有小幅振动的设备工况下，这种过渡结构能大幅降低构件开裂的风险。其次是孔位的位置精度，两端的安装孔同轴度需要控制在合理公差范围内，不然穿装销轴的时候会出现卡滞，长期受力不均匀也会导致孔位磨损加快，中间的长圆孔宽度要和配套的螺栓直径匹配，长度方向的调节范围一般控制在螺栓直径的1.5到2倍，既能保证调节量，也不会因为孔过长降低构件的整体结构强度。

　　从安装边界来看，这个构件的整体厚度是根据承载需求设定的，弯折后的两个臂长比例适配常见的安装空间，不会因为臂过长导致受力时形变过大，也不会因为臂过短无法跨过安装面之间的间隔距离。安装的时候，两端的孔位如果是铰接使用，需要配合轴套减少磨损，如果是刚性固定，要配装防松垫圈避免振动导致螺栓松动；中间的长圆孔在调整到位后，需要配合平垫增大接触面积，避免螺栓压紧力对孔边缘造成压损。

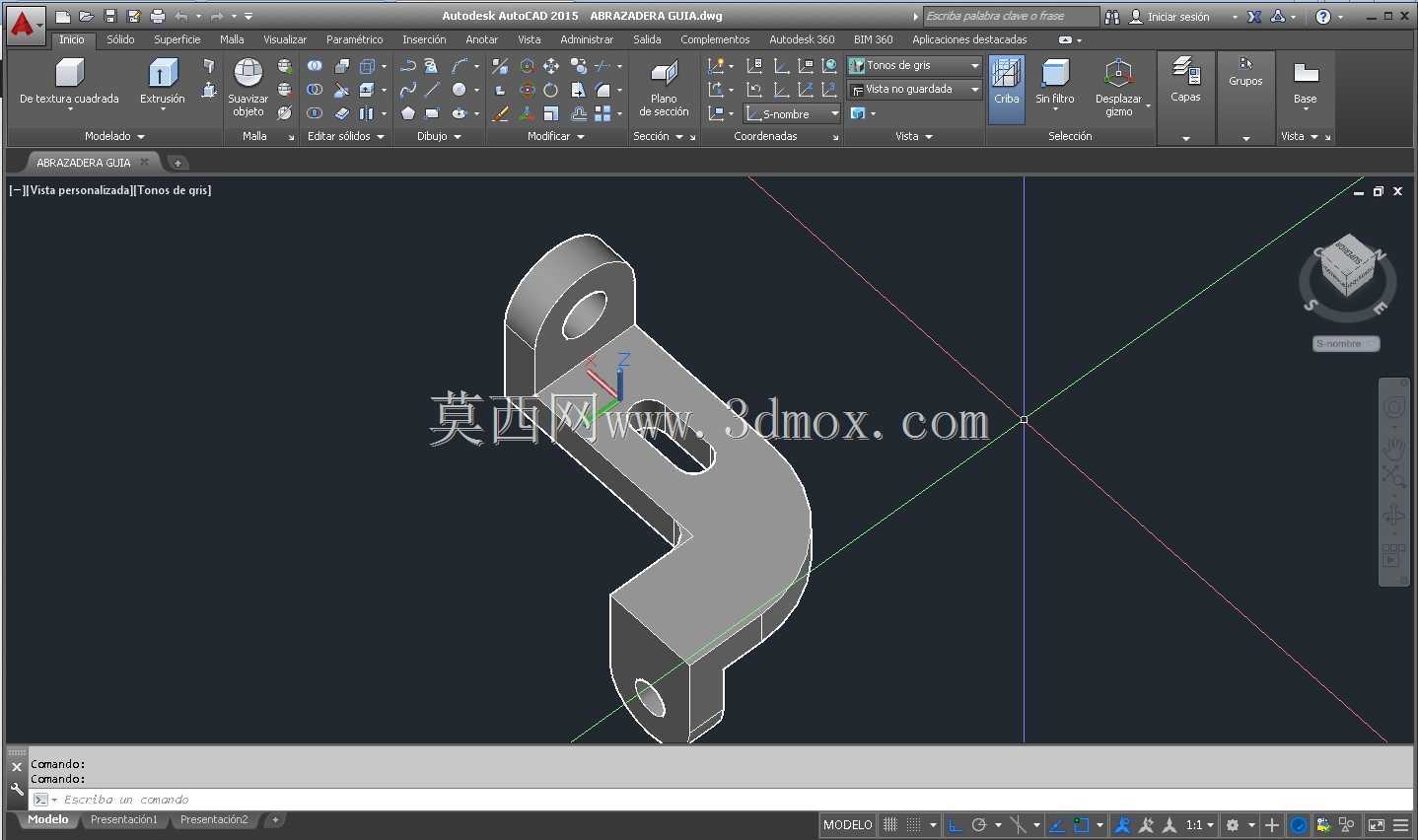

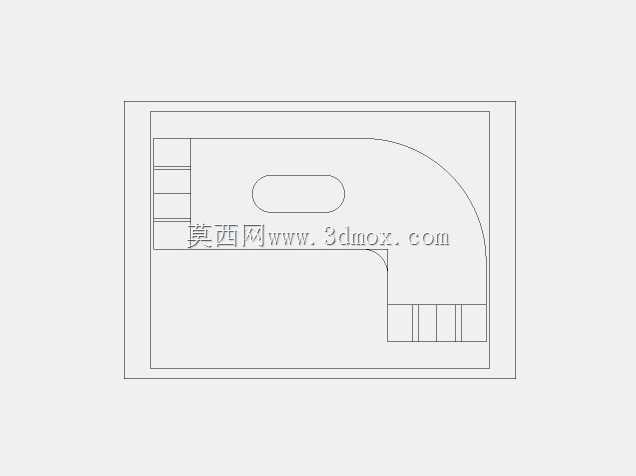

　　在实际选型应用中，这类构件的材质一般根据使用环境选择，普通工况下用普通碳钢做表面镀锌处理就能满足防锈和强度需求，如果是在腐蚀环境下使用，会换成不锈钢材质，承载要求更高的场景还会在弯折处做加强筋结构，但这个模型的构型是针对轻载场景设计的，整体结构紧凑，没有多余的冗余结构，在满足承载要求的前提下尽可能控制了自身重量，也减少了材料的占用。很多刚入行的结构设计人员在做这类支架的时候，容易忽略长圆孔的设计，全部采用圆孔导致现场安装时对位困难，或者弯折处不做圆弧过渡导致应力集中断裂，这个模型的结构细节刚好覆盖了这类固定支架的核心设计要点，不管是作为实际生产的参考，还是作为同类构件设计的构型模板，都有很强的实际参考价值。另外在建模过程中，这类构件的特征逻辑也很清晰，先绘制平板的截面轮廓，切除出三个孔位之后再做弯折特征，最后对所有锐边做倒钝处理，避免安装时划伤操作人员，也能减少应力集中的点位，整个建模流程符合机械加工的工艺顺序，后续导出工程图的时候也能直接标注尺寸，用于指导实际的冲压或者铣削加工。
