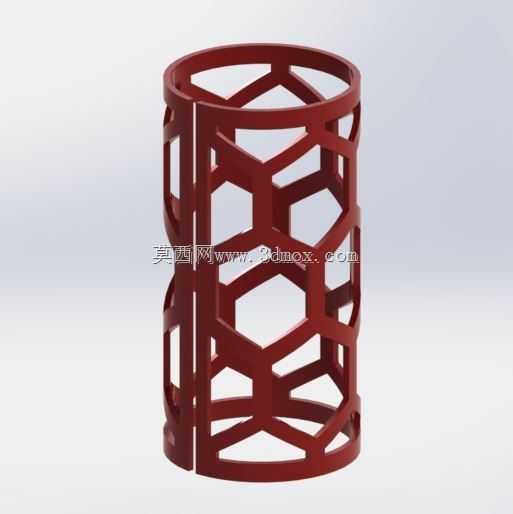

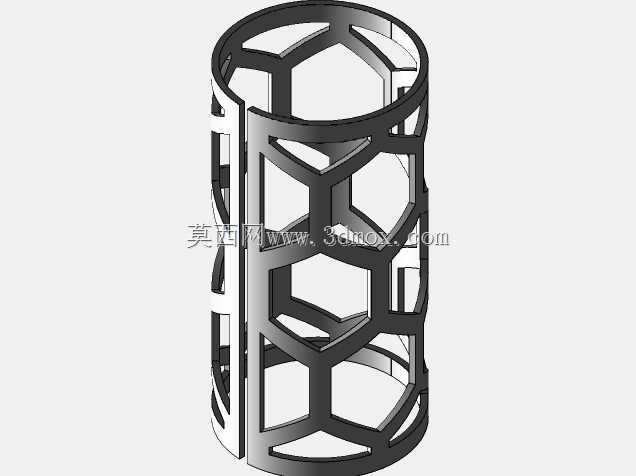

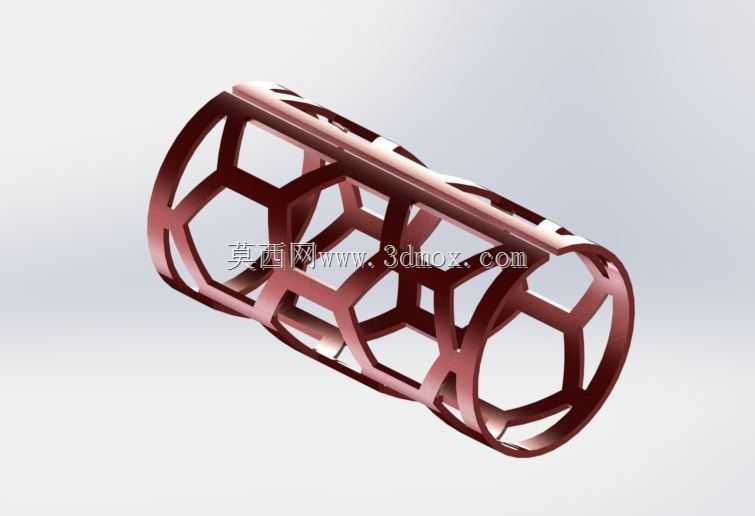

镂空六边形网格圆柱筒状结构件

　　这类镂空六边形网格圆柱筒结构，最早在流体介质过滤、缓冲防护类场景中被广泛应用，不同于实心筒体的厚重设计，六边形网格的拓扑结构在力学层面具备各向受力均匀的特性，同等耗材下的抗径向挤压、抗轴向冲击性能远高于方形网格或圆形开孔结构。从实际应用场景来看，这类结构件既可以作为流体管路中的内置导流骨架，外部包覆滤材后承担支撑作用，避免滤材在流体压差作用下出现塌陷变形，也可以作为精密仪器的外围防护套筒，在保证通风散热效率的同时，阻隔外部大尺寸异物侵入设备内部，部分轻量化要求较高的航空航天内饰、新能源汽车电池组的缓冲支撑结构中，也会采用同类型的镂空筒状设计，在满足结构强度要求的前提下最大化降低构件自重。

　　从设计思路层面拆解，这类结构的建模核心在于六边形网格的参数化排布，首先需要确定筒体的基准内外径尺寸，明确安装边界的配合公差，筒体两端的连接端面需要预留足够的实体配合段，保证与相邻部件装配时的接触面积充足，避免镂空区域直接参与配合导致的应力集中。网格筋条的厚度需要根据实际受力载荷计算确定，筋条过薄会导致整体结构刚性不足，受外力时容易出现筋条断裂变形，筋条过厚则会失去镂空结构的轻量化优势，同时会降低通透率，影响通风、通流的实际效果。六边形网格的排布需要沿圆柱周向均匀等分，轴向相邻层的六边形单元需要错位排布，保证筋条的受力传递路径连续，避免出现整圈的应力薄弱截面。

　　在实际建模过程中，需要重点关注筋条交汇处的圆角过渡处理，所有筋条的相交位置都需要设置合理的铸造或注塑圆角，避免直角交汇带来的应力集中问题，同时也能适配不同的加工工艺要求，如果采用金属3D打印工艺制作，还需要根据打印方向调整筋条的最小壁厚，保证打印过程中不会出现悬垂结构的塌陷问题，如果采用注塑工艺生产，则需要在筋条设计时预留足够的拔模斜度，同时保证整体结构的壁厚均匀，避免注塑过程中出现缩痕、缺料等成型缺陷。

　　从安装边界来看，这类筒状结构的装配通常采用两端止口定位的方式，筒体两端的实体段需要根据配合部件的尺寸设计对应的公差带，若用于旋转工况下的防护或支撑，还需要对筒体的同轴度提出明确要求，避免高速旋转时出现动不平衡问题。结构的轴向长度需要根据安装空间的实际尺寸确定，网格区域的长度需要覆盖对应的通风、通流或防护区间，两端实体段的长度需要满足连接固定的强度要求，避免固定位置距离镂空区域过近导致的端部结构变形。

　　不同于常规的实心筒体设计，这类镂空结构在功能上实现了结构支撑与通透功能的整合，不需要额外在筒体上开孔即可实现流体、气流的通过，同时六边形网格的结构本身具备一定的弹性变形能力，在受到瞬时冲击载荷时可以通过筋条的微小变形吸收部分冲击能量，对内部包裹的部件起到更好的防护作用。在实际选型应用中，需要根据具体的使用场景调整网格的开孔大小，若用于过滤场景，六边形的内切圆直径需要小于需要阻隔的异物最小尺寸，若用于散热场景，则需要在保证结构强度的前提下尽可能提高开孔率，提升空气流通效率。
