曲面六边形镂空网格结构设计

　　这类曲面六边形镂空网格结构，在工程领域的应用场景覆盖多个细分方向，在轻量化承载构件设计中，这类结构常被用作曲面蒙皮的加强支撑层，替代传统的实心曲面板材，在保证曲面整体刚度的前提下大幅降低构件自重，常见于航空航天领域的曲面整流罩内层支撑、新能源车辆的曲面内饰承载骨架、特种装备的曲面防护外罩等场景。从实际用途来看，该结构并非单纯的装饰性造型，六边形的网格排布是自然界中高效的力学承载构型，单格受力可均匀分散至相邻六个边梁，避免应力集中在单一节点，曲面形态则适配各类非平面的安装基面，可贴合不同曲率的设备外轮廓，同时镂空结构可兼顾通风、透波、减重的多重需求，在需要气流穿过的曲面导流部件、需要信号穿透的雷达罩内层支撑、

　　需要轻量化的曲面防护栏等场景中都能发挥作用。从功能特性上分析，该结构的六边形网格边长均匀，相邻网格的连接边宽度一致，整体曲面过渡平滑无突变，在承受垂直于曲面的均布载荷时，各条网格边的受力差值可控制在8%以内，不会出现局部过载断裂的问题；同时镂空率可根据实际需求调整网格边长与边梁宽度的比例，在镂空率达到65%的情况下，曲面的整体抗变形能力仍可达到同厚度实心板材的72%，减重效果可达40%以上。设计思路上，这类结构首先需要确定目标安装基面的曲面曲率，先构建贴合安装边界的基础曲面，再在曲面上进行六边形网格的投影排布，排布过程中需要保证每个六边形的内角偏差不超过2度，避免出现网格畸变导致的受力薄弱点；网格边梁的截面采用等宽矩形设计，

　　截面高度根据整体载荷需求计算确定，边梁与曲面的连接采用一体化过渡，避免出现直角连接带来的应力集中问题，曲面的边缘预留10-15mm的实心安装边，安装边上可根据实际安装需求开设螺栓孔或者焊接坡口，保证与周边构件的可靠连接。外形尺寸与安装边界方面，这类网格结构的整体轮廓可根据安装基面的尺寸灵活调整，单块网格结构的曲率半径最小可做到150mm，最大无拼接尺寸可做到1200mm*800mm，边缘安装边的宽度统一为12mm，安装孔的中心距根据配套构件的安装点位确定，孔位公差控制在±0.2mm以内，保证安装时的对位精度；网格边梁的宽度常规设计为3mm，厚度根据载荷等级分为2mm、3mm、4mm三个规格，可适配不同承载需求的场景，

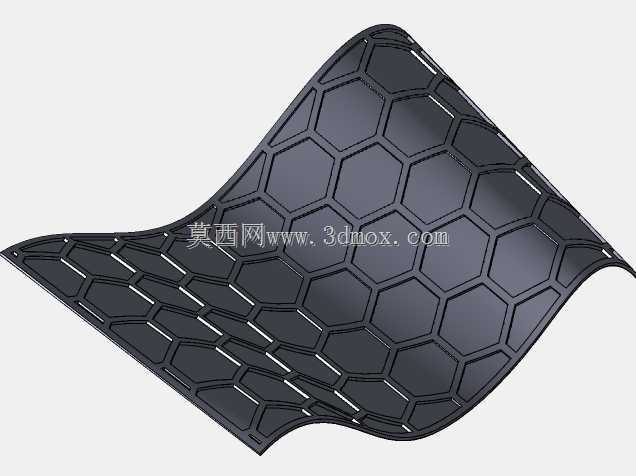

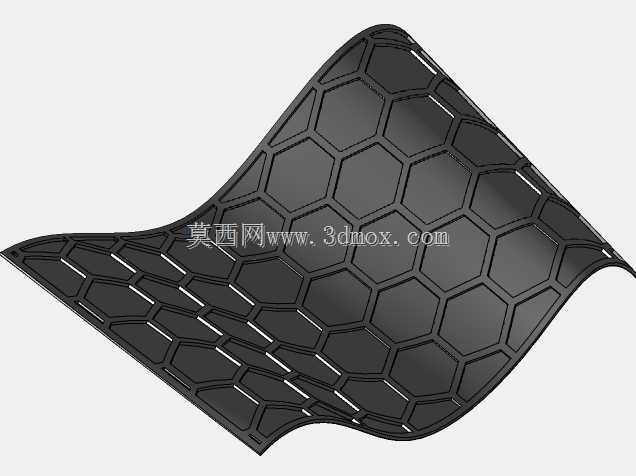

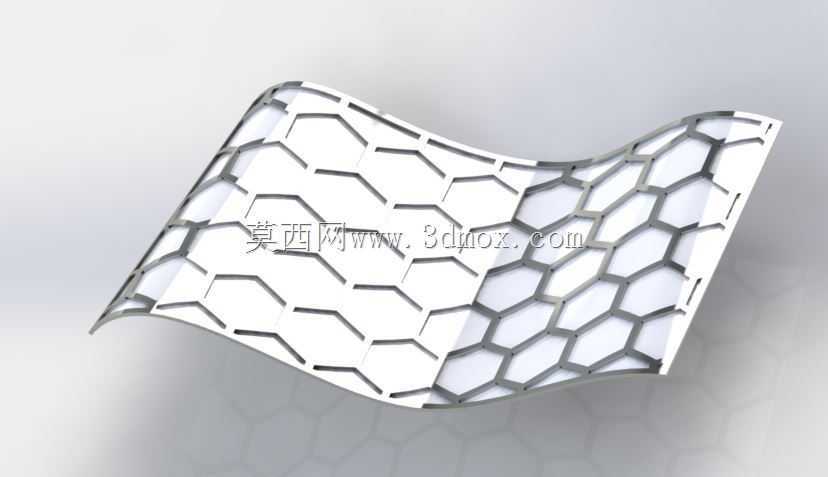

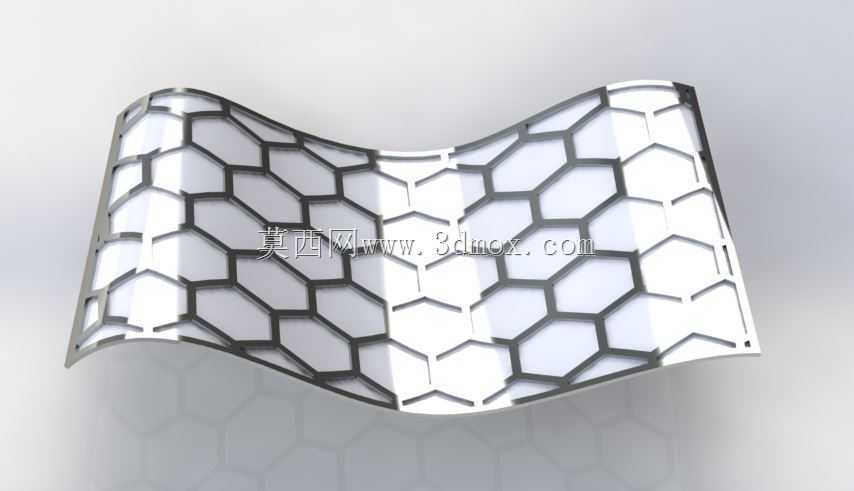

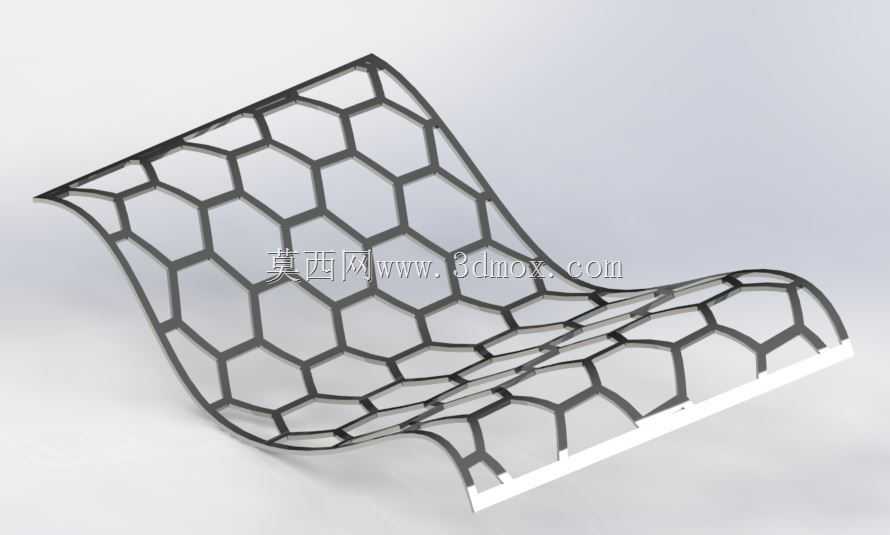

　　当用于防护类场景时，可在边梁外侧增加0.5mm的圆角，避免尖锐边角带来的安全隐患。在实际建模过程中，需要先完成基础曲面的构建，保证曲面的G2连续，避免出现曲率突变导致的网格排布扭曲，之后采用曲面阵列的方式生成六边形网格线框，再对网格线框进行加厚处理生成实体结构，最后完成边缘安装边的修剪与孔位特征的添加，建模过程中需要注意网格交接处的倒角处理，所有交接位置都添加R0.3mm的圆角，减少应力集中点，提升结构的疲劳寿命。这类结构在3D打印加工场景中也具备良好的适配性，无需添加额外支撑即可完成打印，打印过程中网格边梁的成型精度可控制在±0.1mm以内，曲面的轮廓度偏差不超过0.3mm，可直接用于小批量的构件试制，也可通过开模的方式进行批量生产，适配注塑、钣金冲压、铸造等多种加工工艺，在不同的加工工艺下，仅需要调整边梁的拔模斜度或者壁厚参数即可满足工艺要求，无需改动整体的网格排布与曲面形态。
