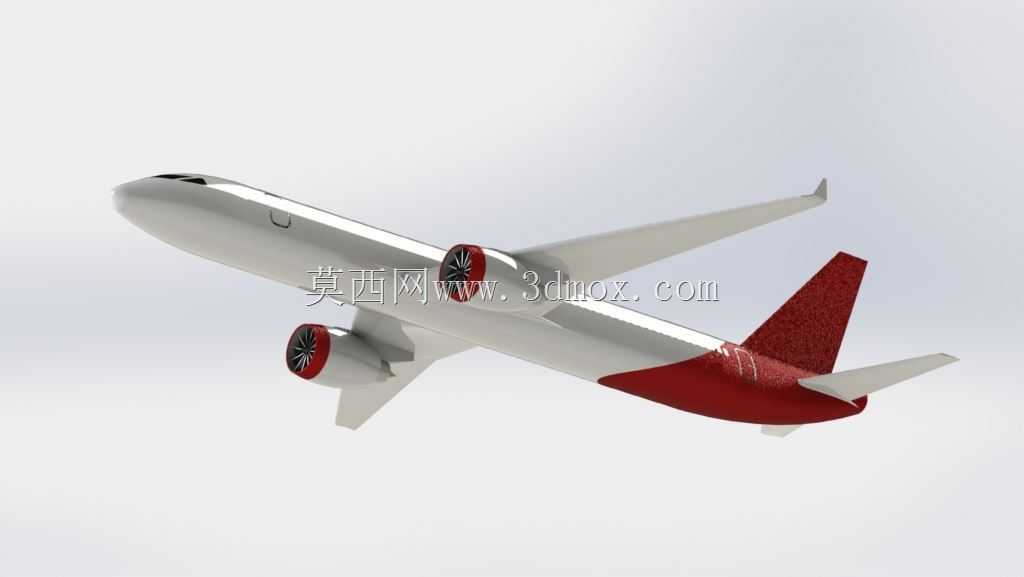

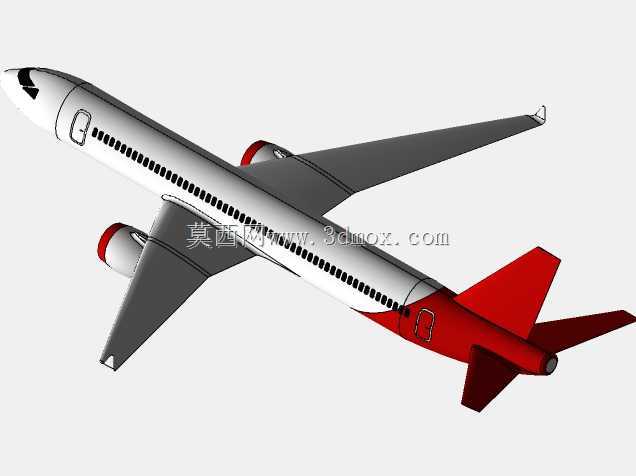

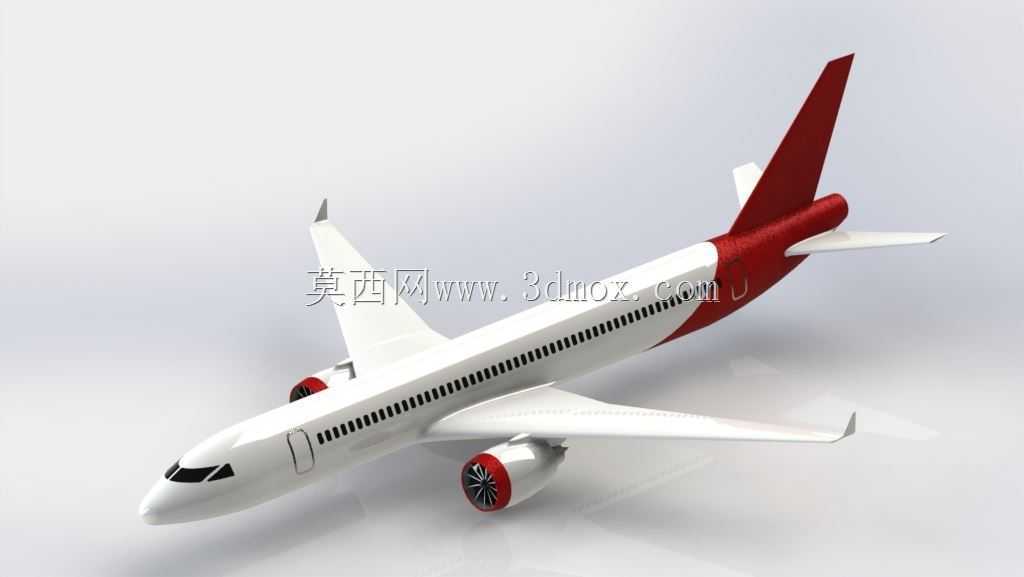

宽体民用干线客机波音777外观结构三维建模

　　本次呈现的宽体民用客机三维结构，还原了双发宽体干线客机的整体气动布局与外部结构特征，建模过程中优先遵循民用航空器气动设计的基本逻辑，对机身、机翼、尾翼、动力吊舱等核心部件的相对位置、曲面过渡做了贴合工程实际的还原。从实际应用场景来看，这类民用客机三维模型可用于航空类专业的结构认知教学、机场地面保障设备的适配性仿真、航空科普展项的数字内容制作，也可作为民用航空器概念改型设计的基础参考框架，帮助设计人员快速搭建整机布局基准，减少从零开始构建基础曲面的重复工作量。

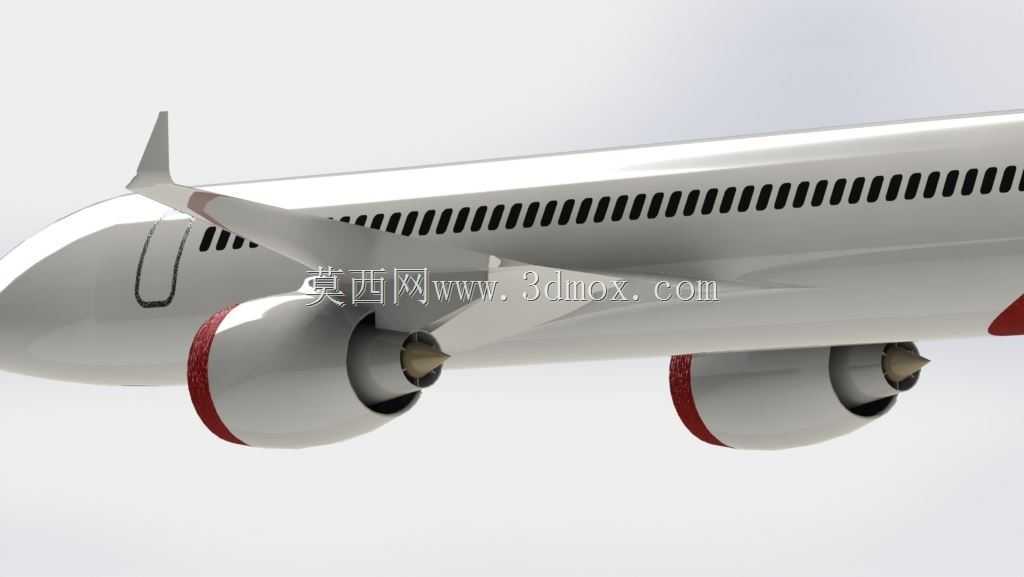

　　从功能特性层面看，模型还原了宽体客机下单翼、翼下吊挂双发动机、常规尾翼布局的典型特征，机身采用宽体截面设计，能够匹配双过道客舱的内部布局空间需求，机翼后掠角度符合高亚音速巡航的气动设计要求，翼尖部分的结构处理兼顾巡航阶段的诱导阻力降低需求，水平尾翼与垂直尾翼的位置、尺寸比例遵循干线客机的操稳设计逻辑，能够为整机俯仰、航向操纵面的布局演示提供直观参照。动力吊舱与机翼的连接结构做了简化还原，能够清晰展示翼下吊挂式发动机的安装位置与相对机翼的前后、上下边界，方便做地面保障设备比如加油车、行李牵引车、登机梯的作业空间干涉检查。

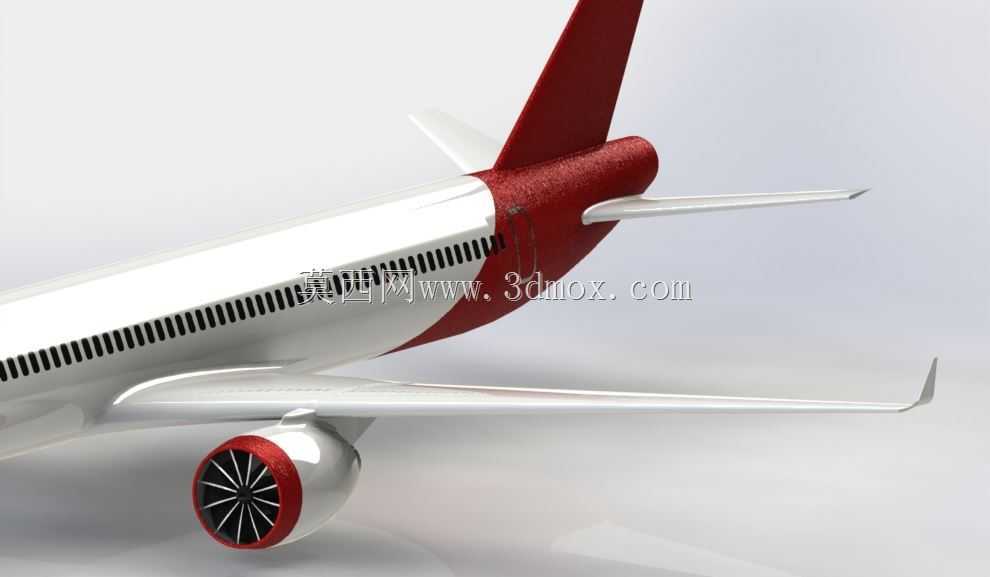

　　设计思路上，建模优先保证整机曲面的连续性，机身主体采用光滑旋成面过渡，从机头雷达罩位置的圆弧收敛，到客舱段的等直宽体截面，再到机尾处的逐步收窄，曲面过渡无明显折角，符合民用客机减阻设计的基本要求。机翼与机身的连接部分做了翼根整流的结构还原，避免机翼与机身直角交接带来的气动干扰问题，发动机吊舱的外形采用短舱流线型设计，进气道与尾喷口的轮廓还原了大涵道比涡扇发动机的短舱特征，尾翼部分的垂直尾翼后掠角度与机身的连接整流、水平尾翼与机身尾部的安装位置，都参考了同级别宽体客机的实际布局比例，没有出现结构位置错位、比例失调的问题。

　　从外形尺寸与安装边界来看，模型还原的整机长度、翼展、机身直径的比例符合宽体干线客机的实际参数范围，机翼前缘后掠角、展弦比的比例关系贴合高亚音速客机的设计区间，机身离地高度能够匹配主起落架、前起落架的安装空间需求，发动机吊舱最低点的离地高度满足地面滑行、起降阶段的安全间隙要求，尾翼的高度边界符合机场常规机位的净空限制参考范围。在做配套场景搭建时，可直接基于该模型的外轮廓边界，确定机场廊桥的对接高度、地面服务车辆的作业半径、机库停放的空间预留尺寸，不需要额外调整整机的比例关系。

　　需要说明的是，该模型侧重外部气动外形与整体布局的还原，没有做内部客舱、航电系统、起落架收放机构的细节刻画，适合用于整体布局演示、外部结构认知、场景适配仿真类的工作，如果需要做详细结构强度仿真、系统管路布置等深度设计工作，可在该模型的基础上进一步补充内部结构细节，拆分各个部件的装配关系，细化蒙皮分块、操纵面铰接结构、起落架舱门等局部特征。对于刚接触航空结构建模的设计人员来说，这类整机模型能够帮助建立民用客机总体布局的比例认知，理解各个部件之间的位置约束关系，避免在自主建模时出现机翼位置靠后、尾翼尺寸过小、发动机吊舱离地间隙不足等常识性布局错误。在航空科普场景中，该模型可直接用于渲染制作科普动画、展项交互内容，直观展示宽体客机的外部形态特征，帮助受众快速建立对双发宽体干线客机的外形认知。
