镂空网格椭球装饰结构设计

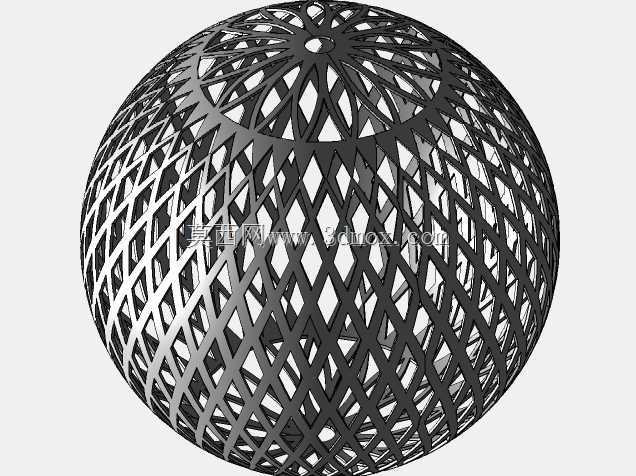

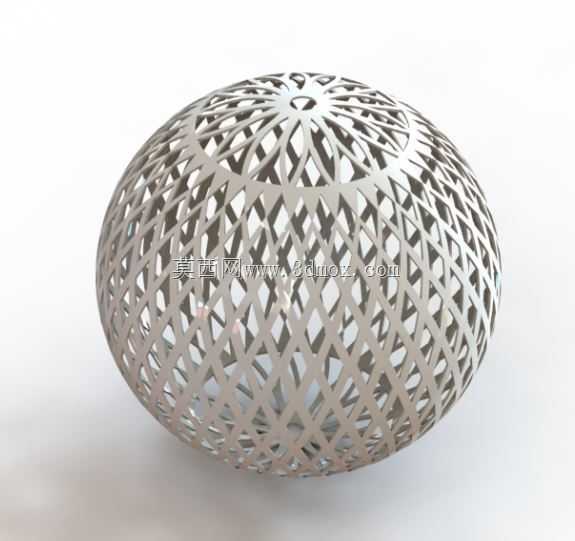

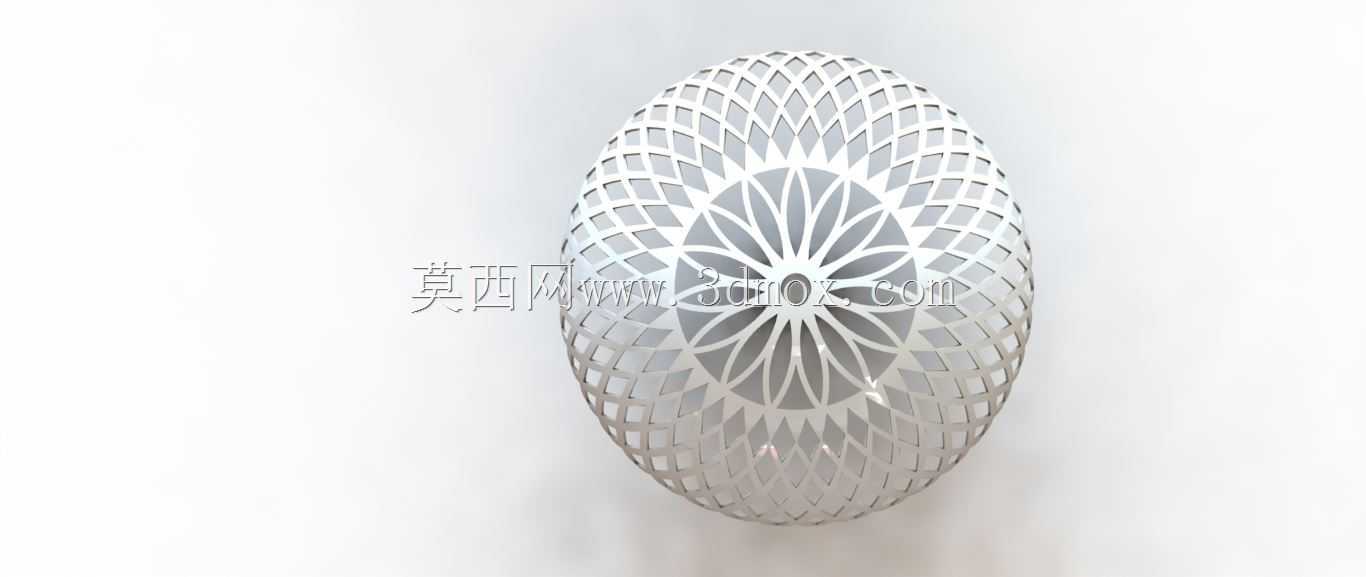

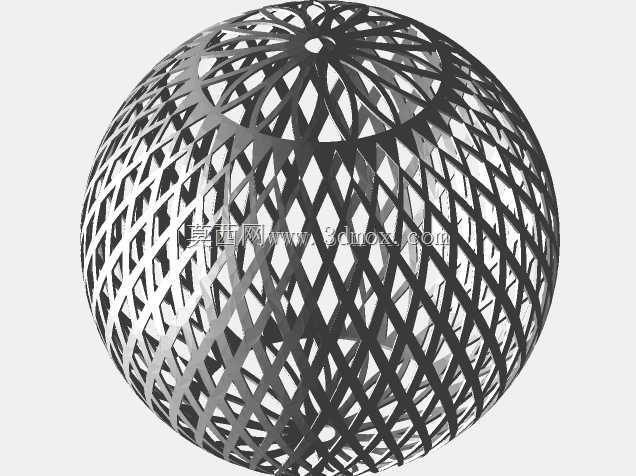

　　这类镂空椭球结构在实际工程应用中，常作为空间装饰构件、流体整流部件或者特种过滤载体使用，不同的应用场景下对结构的力学性能、通透率、曲面顺滑度都有差异化要求。从结构设计逻辑来看，整体采用回转椭球作为基础基体，首先需要确定长短轴的比例关系，常规装饰用途下长短轴比例控制在1.2-1.5之间，既保留椭球的柔和曲面感，又不会因为长轴过长导致结构重心偏移，安装后稳定性不足。网格单元的排布采用经纬向交错的拓扑逻辑，在椭球曲率变化较大的两极位置，网格单元尺寸逐步收窄，避免出现大尺寸异形单元破坏整体韵律感，同时保证整个曲面的网格单元边长偏差控制在15%以内，让镂空后的视觉效果均匀统一。

　　从功能特性角度分析，这种连续交错的菱形网格结构，在相同耗材占比的情况下，比正交点阵结构拥有更好的曲面抗形变能力，当承受外部径向压力时，应力会沿着交错的筋条向整个球面分散，不会出现局部应力集中导致的结构凹陷。如果作为装饰灯罩使用，网格的通透率可以通过调整筋条宽度来控制，常规室内装饰场景下筋条宽度设置为3-5mm，既保证足够的结构强度，又能让光线透过网格形成均匀的光影效果；如果作为流体整流部件使用，则需要根据流体流速调整网格的开孔角度，让流体经过网格时逐步梳理流向，降低紊流产生的噪音与阻力。

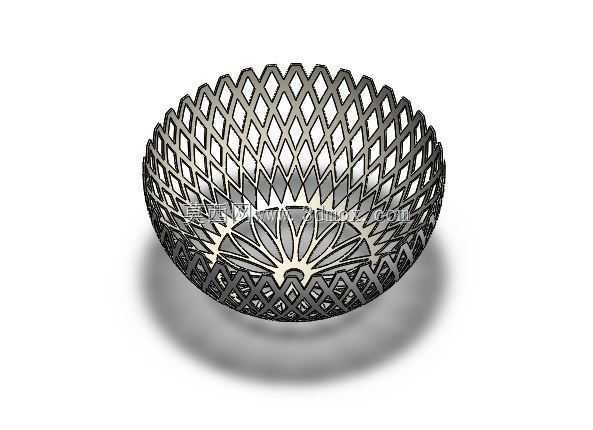

　　设计过程中需要重点关注安装边界的处理，椭球的其中一极需要预留平整的安装接口，接口位置要做局部加厚处理，加厚区域的网格密度适当提升，避免安装时的紧固力导致周边筋条断裂。筋条的截面形状根据使用场景选择，纯装饰用途可以采用矩形截面，加工难度低，视觉棱角清晰；如果需要降低风阻或者减少流体挂附，则采用水滴形截面，顺着曲面法向设置截面朝向，有效降低运行过程中的阻力损耗。整个曲面的建模过程需要保证G2连续，避免出现曲面折痕，否则镂空后筋条会出现错位，不仅影响视觉效果，还会在受力时出现应力断点。

　　在实际落地加工环节，这种镂空结构如果采用金属3D打印制作，需要提前考虑支撑的添加位置，尽量将支撑设置在椭球内壁，避免外表面留下支撑痕迹影响外观；如果采用钣金拼接工艺，则需要将每个网格单元拆解为平面钣金件，通过冲压成型后逐片焊接，此时需要提前计算每个单元的曲面展开尺寸，预留焊接收缩余量，保证拼接后整体椭球的轮廓度偏差控制在2mm以内。对于户外使用的场景，筋条表面需要做抗腐蚀处理，同时在结构最低点预留排水小孔，避免雨天积水导致结构锈蚀或者冬季结冰胀裂筋条。

　　从结构校核的角度，需要针对不同安装方式做受力仿真，如果是悬吊安装，需要校核顶部安装接口的拉伸强度，保证整体结构在承受5倍自重载荷时不出现塑性变形；如果是落地放置，则需要校核底部接触区域的抗压强度，适当增加底部筋条的宽度，避免长期放置出现底部变形。网格的开孔尺寸也需要结合使用场景调整，作为防护结构使用时，开孔尺寸需要满足安全规范要求，防止手指或者异物伸入内部；作为透波构件使用时，则需要根据透波频率调整网格的单元尺寸，避免网格对电磁波产生屏蔽效应。
