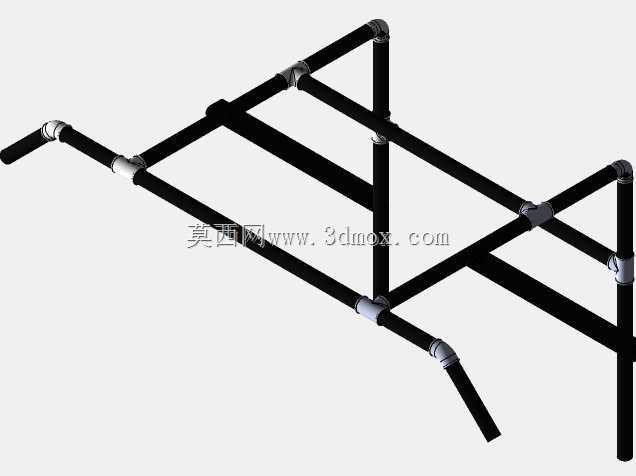

壁挂式引体向上健身训练器材结构

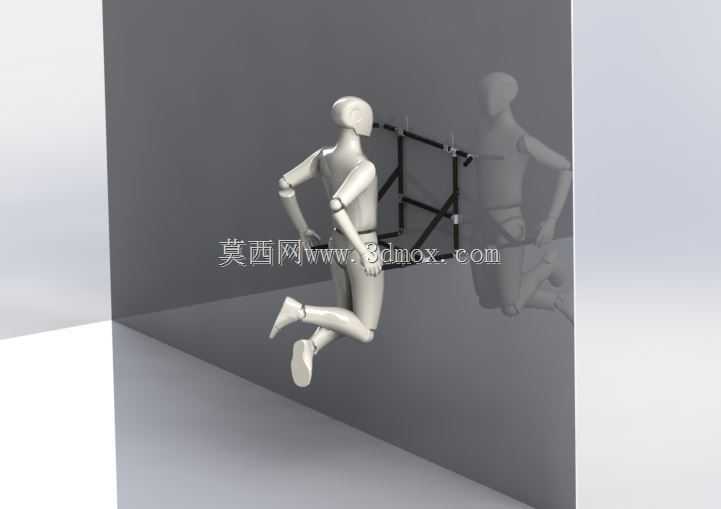

　　这款壁挂式上肢力量训练器材，核心应用场景覆盖家庭健身空间、小型工作室健身区、公寓配套健身角这类无法放置大型立式健身器械的区域，相比落地式引体向上架，它不需要占用地面摆放空间，所有载荷通过墙体固定结构传递到建筑墙体，对地面平整度没有要求，也不会出现架体偏移、倾倒的风险。从实际使用用途来看，它主要满足使用者完成引体向上、悬垂举腿这类上肢及核心力量训练动作，不同握距的把位设计可以分别刺激背阔肌、肱二头肌、三角肌后束等不同肌群，适配不同训练阶段的使用需求，新手可以借助辅助带完成基础动作，有训练基础的使用者可以通过调整握姿完成针对性肌群强化。

　　在功能特性设计上，主承载横梁采用矩形截面型材加工，相比圆管型材，矩形管的平面结构更方便把位套的安装固定，握持时的接触面更贴合手掌轮廓，长时间握持不会出现圆管硌手的问题。两侧延伸的弯把做了向外的倾角处理，做宽距引体时手腕可以保持自然中立位，避免腕关节过度内旋造成的运动损伤。把位表面覆盖防滑橡塑层，表面做了细密的菱形防滑纹理，即使手掌出汗也能保持足够的握持摩擦力，不会出现打滑脱手的安全隐患。器材的整体横向宽度控制在1100mm以内，纵向突出墙面的距离控制在650mm，这个尺寸边界既保证了使用者做动作时身体不会磕碰墙面，也不会因为突出距离过大占用过多过道空间，安装时要求墙体为实心红砖或者混凝土承重墙，禁止在空心砖、轻质隔墙上安装，固定点采用膨胀螺栓穿透墙体的安装方式，每个固定点的抗拔力设计值不低于8kN，完全能承载120kg以内的使用者完成各类动态训练动作。

　　从设计思路层面来说，这款器材优先考虑的是安装后的结构可靠性，所有焊接位置都采用满焊工艺，焊后做打磨抛丸处理，消除焊接应力集中的问题，表面做静电喷塑处理，耐汗渍腐蚀，长期使用不会出现掉漆生锈的问题。主横梁和墙体连接的固定座做了加厚处理，固定座和墙体的贴合面做了铣平加工，保证安装时固定座和墙面完全贴合，不会出现局部点接触导致的应力集中。把位和主横梁的连接位置做了加强筋补强，反复承受动态载荷时不会出现连接位置开焊、变形的问题。考虑到不同使用者的身高差异，器材的安装高度可以根据实际使用需求调整，一般推荐安装后把位下沿距离地面2200-2300mm，这个高度下身高160-190cm的使用者都能在悬垂时保持腿部自然伸直不触碰地面，不需要额外垫高或者屈膝完成动作。

　　在安装边界要求上，安装位置需要避开墙体内部的水电管线，固定孔钻孔深度控制在120mm，膨胀螺栓采用M12规格的金属膨胀螺栓，安装时需要在固定座和墙面之间加装橡胶减震垫，既可以避免金属固定座直接接触墙面刮伤墙面装饰层，也能缓冲训练时产生的震动，降低震动传递到墙体产生的噪音，避免影响周边住户。器材的整体自重控制在18kg左右，单人即可完成搬运和安装作业，不需要额外的吊装辅助设备。日常使用时不需要复杂的维护，只需要定期检查膨胀螺栓的紧固状态，检查防滑把位是否有破损开裂，就能保证长期使用的安全性。相比门框式引体向上杆，这款壁挂式器材不会对门框造成挤压损伤，承载能力更高，能适配的训练动作也更丰富，不会出现门框变形、杆体滑落的风险，适合长期固定使用的健身场景。
