波浪形镂空曲面网格结构设计

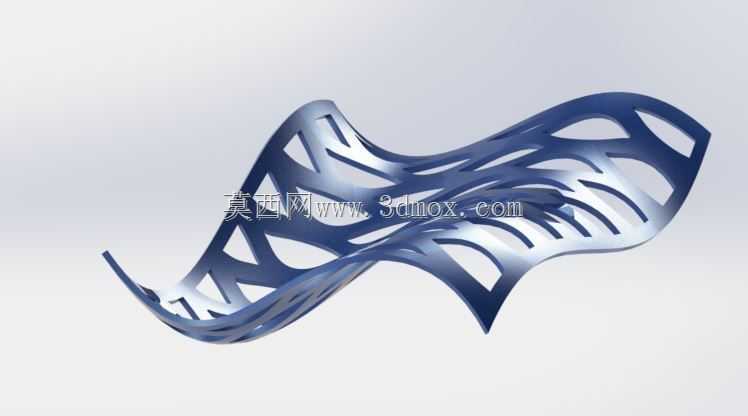

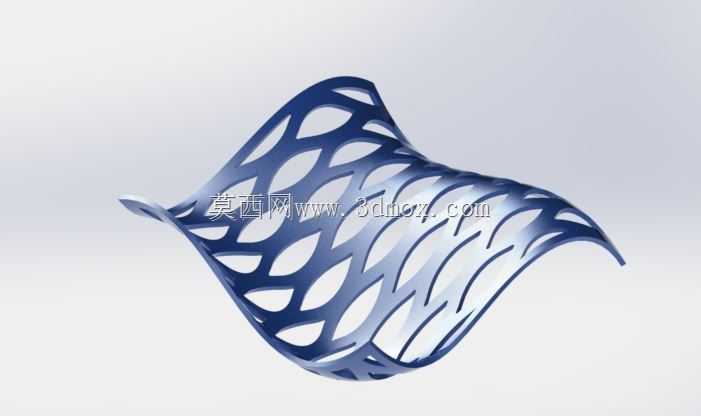

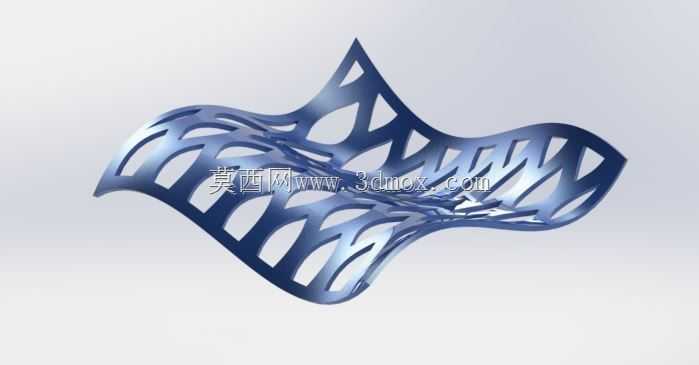

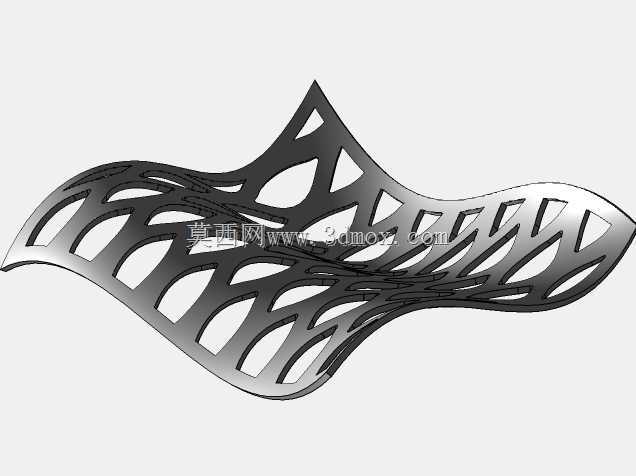

　　首先要确定基础曲面的曲率边界，整个曲面采用双向起伏的波浪形态，两个方向的曲率半径需要根据安装空间的边界做匹配，常规适配的安装场景下，曲面的整体起伏高度控制在整体投影长度的四分之一到三分之一区间，既保证波浪形态的流畅性，也不会因为起伏过大导致结构边缘的安装配合面出现加工难度陡增的问题。基础曲面定型之后，镂空单元的形态设计是核心环节，本次采用的是类柳叶形的长圆孔镂空单元，单元沿着曲面的流线方向排布，每个镂空单元的长边顺着曲面的曲率走向延伸，这样的排布方式可以让结构的应力传递路径沿着镂空单元的间隔筋条连续分布，避免出现直角开孔带来的应力集中问题，同时长条形的开孔形态也能更好地适配曲面的弯曲走向，不会因为曲面曲率变化导致开孔出现拉伸变形、这类波浪形镂空曲面网格结构，在工业设计领域的应用场景覆盖多个细分方向，既可以作为流体设备内部的整流导流构件，也能充当通风散热系统的均流格栅，还可用于装饰性工业外罩、轻质承载面板的结构原型，部分场景下也会作为仿生结构设计的验证样件，测试曲面镂空形态下的力学承载与流体通过特性。从实际使用的角度看，这类结构最核心的优势是在保证曲面整体形态连续性的前提下，通过规律排布的镂空开孔大幅降低结构整体重量，同时让流体、气流可以均匀穿过结构表面，避免实体曲面带来的流阻过大、散热不畅等问题，相比同尺寸的实体曲面构件，镂空网格结构的自重可以降低六成以上，同时保留足够的结构刚度，应对常规的风压、轻载承载需求完全足够。设计这类结构的时候，

　　形态失真的问题。筋条宽度的设定需要结合实际使用场景的载荷要求调整，如果是作为通风整流构件使用，筋条宽度可以控制在3-5mm，保证足够的通风通过率；如果是作为承载面板使用，筋条宽度需要提升到8-12mm，同时在曲面的波峰波谷位置做局部加厚处理，提升结构的抗形变能力。安装边界的设计上，整个网格结构的四周边缘需要保留一圈宽度15-20mm的实体安装边，安装边上可以根据配套设备的安装孔位预留对应的螺栓过孔或者焊接定位边，安装边的平面度需要控制在0.2mm以内，保证和配套框架装配的时候不会出现间隙不均、装配应力过大的问题。从建模逻辑来看，这类结构不能直接在平面上做镂空再弯曲成型，因为平面排布的镂空单元在曲面弯曲之后会出现单元大小不均、

　　筋条宽度不一致的问题，正确的设计顺序是先构建出符合曲率要求的基础自由曲面，在曲面上通过UV方向的参数化排布生成镂空单元的切割轮廓，再用曲面加厚的方式生成实体结构，这样生成的镂空网格所有筋条的宽度都是均匀一致的，曲面每个位置的结构强度都保持均一，不会出现局部筋条过窄容易断裂、局部筋条过宽浪费材料的问题。另外在结构的过渡位置，所有镂空单元的尖角位置都做了R0.5mm的圆角处理，不管是后续采用钣金冲压、3D打印还是注塑加工的方式生产，都能避免尖角位置出现应力开裂、加工毛刺难以去除的问题。如果是用于流体整流场景，曲面的波浪起伏方向需要和流体的主流方向保持一致，镂空单元的长边顺着流向布置，这样可以让流体穿过网格的时候形成均匀的微湍流，

　　避免大尺度涡流的产生，提升整流效果；如果是用于装饰外罩场景，可以在镂空结构的表面做对应的阳极氧化、喷塑处理，规律的波浪镂空形态在光线照射下会形成层次丰富的光影效果，兼顾功能性与装饰性。实际选型应用的时候，需要根据具体的使用场景调整镂空率，通风散热场景下镂空率可以控制在60%-70%，保证足够的通风面积；承载防护场景下镂空率控制在30%-40%，平衡减重需求与结构强度要求。这类曲面网格结构相比传统的平面网格结构，最大的特点是可以适配非平面的安装空间，在有限的安装尺寸内实现更大的通流面积，同时曲面形态本身的结构刚度比平面结构更高，不需要额外增加加强筋就能满足常规的使用强度要求，减少了额外的结构件，整体装配复杂度也更低。
