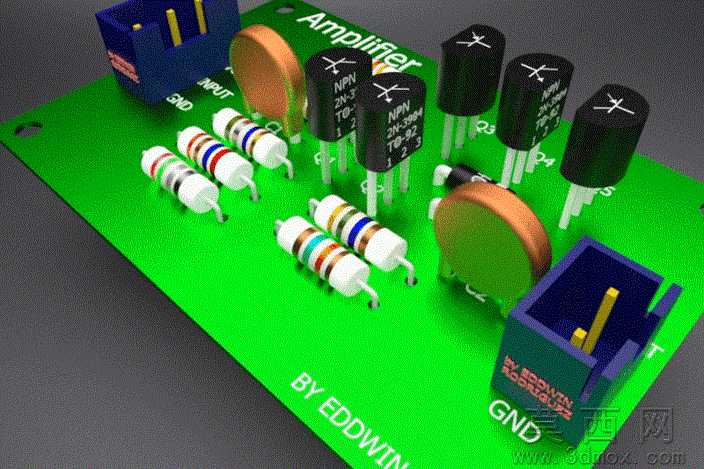

教学演示用音频放大器电路板三维建模

本三维模型为教学用途的音频放大器电路板，建模过程严格遵循电子实训类电路的实物结构比例，在三维建模软件中首先完成PCB基板的基础外形构建，还原绿色阻焊层的基板质感，精准定位板上的安装孔位与接插件插槽位置。建模时逐一还原板载的各类电子元件：包含多支TO-92封装的NPN型三极管，还原其黑色塑封外壳、白色极性标识与金属引脚的结构细节；多支不同阻值的色环电阻，精准复刻电阻表面的色环排布、白色陶瓷本体与金属端帽的结构；两枚圆柱形电解电容，还原其棕红色金属外壳、极性标识与引脚形态；两个蓝色的接插件插座，还原其塑料基座、黄色插针的结构，清晰标注INPUT输入与GND接地的接口位置。材质渲染阶段，为PCB基板赋予哑光绿色阻焊材质，表面添加细微的磨砂质感，模拟真实电路板的阻焊层触感；三极管外壳赋予半哑光黑色塑料材质，表面印刷的元件型号标识清晰还原；电阻本体赋予亮面白色陶瓷材质，色环按照对应阻值的标准色值精准赋色，金属端帽与引脚赋予带轻微氧化质感的金属材质；电解电容外壳赋予红棕色金属拉丝质感，顶部的防爆压痕结构也做了细节还原；接插件部分为蓝色塑料基座搭配镀金质感的插针，还原接插件的真实视觉效果。结构设计上，所有元件的引脚均按照真实插装工艺的角度与长度建模，元件在PCB上的排布遵循模拟电路的布线逻辑，输入输出接口分置板体两侧，电源接地端标识清晰，整体布局规整，符合教学演示类电路的排布特点，能够直观展现分立元件放大电路的元件组成与板上布局，可用于电子教学场景的演示展示，帮助学习者直观认识放大电路的实物构成与元件排布逻辑。
