流线型双环连接传动支撑结构件

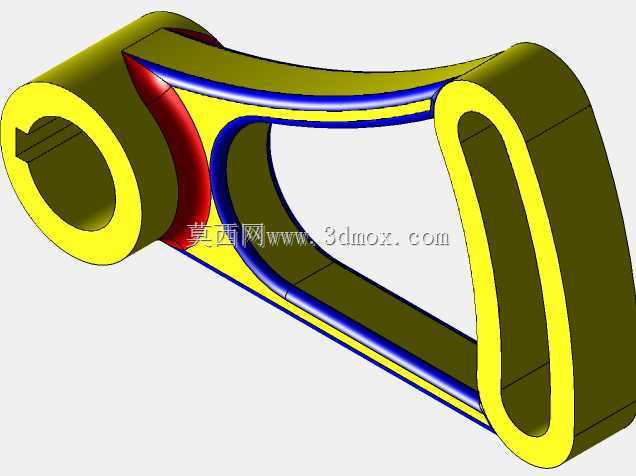

　　该结构件属于铰接传动类支撑连接件，常见于轻载往复运动机构的动力传递链路中，在轻工自动化输送线、小型执行机构摆臂、健身器材阻尼传动组、户外休闲设备联动结构中都能见到同类结构的应用，核心作用是在两个存在相对摆动的铰接点之间传递既定行程的推拉力，同时抵消传动过程中产生的侧向弯矩，避免铰接轴出现偏磨卡滞的问题。从结构设计逻辑来看，构件两端采用同轴度要求较高的环形铰接耳结构，左侧环孔预留了键槽卡位，可与带平键的铰接轴实现周向固定，避免传动过程中轴与孔之间出现相对转动磨损，右侧环孔为光面通孔设计，可适配光滑销轴实现自由摆动，满足两端不同的连接固定需求。中间连接臂采用变截面流线型过渡设计，并非单纯为了外形美观，

　　而是通过拓扑优化去除了低应力区域的冗余材料，在保证整体结构抗弯、抗扭强度满足额定载荷要求的前提下，尽可能降低构件自身重量，减少往复摆动过程中的惯性冲击，这一设计思路在高速往复运动的机构中尤为重要，能够有效降低驱动端的动力损耗，同时减小铰接位置的冲击载荷。从安装边界来看，两端环孔的中心距是该构件的核心安装尺寸，设计时需要严格匹配机构的行程要求，孔的内径公差需按照基孔制间隙配合选取，保证销轴装配后转动顺畅无卡滞，同时配合面的表面粗糙度需控制在Ra1.6以内，减少长期往复摆动带来的磨损失效。连接臂的截面厚度沿长度方向呈渐变分布，靠近两端铰接位置的截面厚度更大，用于承载铰接点传递的集中应力，中间段截面适当收窄，

　　在不影响整体强度的前提下优化应力分布路径，避免应力集中在截面突变位置引发疲劳断裂。构件表面的不同色彩分区在实际生产中对应不同的表面处理工艺，铰接孔配合面通常做淬火硬化处理提升耐磨性能，连接臂主体做喷塑或氧化处理提升防锈抗腐蚀能力，不同工艺区域的分界清晰，避免处理过程中影响配合面的装配精度。在实际选型应用时，需要先核算机构传递的最大推拉力，结合摆动频率校核构件的疲劳强度，确认两端环孔的孔径与配套销轴的匹配度，同时要预留足够的摆动空间，避免构件运动过程中与周边其他零部件发生运动干涉。该类构件的建模过程需要重点关注过渡曲面的连续性，保证变截面位置的曲面曲率平滑过渡，避免建模时出现尖角、碎面问题，否则后续生成工程图时会出现尺寸标注基准偏差，

　　也会影响数控加工时的刀路规划，导致加工出来的零件出现应力集中隐患。对于需要做有限元受力分析的场景，建模时要对铰接孔位置做网格局部加密，准确模拟轴孔配合时的接触应力分布，验证最大载荷下的变形量是否在设计允许范围内，确保构件长期运行的可靠性。
