液压动力单元MTS集成式供油装置

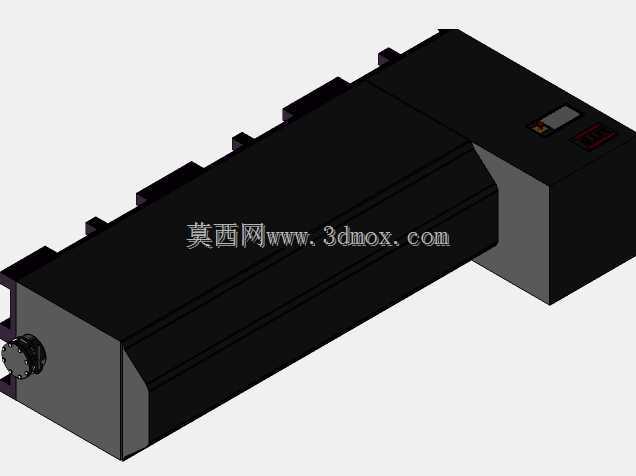

　　该装置为紧凑型液压动力单元，核心作用是为中小型液压执行机构提供稳定压力油源，常见于机床夹具回路、小型工装顶升、自动化产线推拉机构以及试验台辅助供油场景。整机采用卧式长箱加立式控制段的布局，长箱体部分承担油箱储油功能，立式段集中布置泵组、阀块与电气接口，这种分区设计能把发热源与储油区适度隔开，同时缩短阀组到执行元件的管路长度，降低沿程压力损失。从结构边界看，底部预留多个支撑脚位，可直接通过螺栓固定在设备底座或安装平台上；侧面伸出的硬管接口为压力油口与回油口，接口朝向统一，便于现场布管时预留扳手空间，也能避免软管与周边运动件发生干涉。立式控制段正面预留标识与观察区域，侧面布置电气接线端，液压管路与电气走线分别从不同侧引出，

　　减少油液渗漏对电气元件的影响。油箱段顶部为封闭盖板，可拆结构方便后期清理油箱内部、更换滤芯以及检修内置吸油过滤器；长条形箱体在保证储油容积的同时控制了整机高度，适合安装空间高度受限、横向尺寸相对宽裕的设备内部。在功能实现上，这类集成式动力单元通常把电机、油泵、溢流阀、单向阀及压力检测点整合在立式阀块区域，无需外部零散拼装阀组，出厂前即可完成压力整定与排气调试。选型时需要关注安装底面平面度，若支撑面刚度不足，运行过程中泵组振动会传递到箱体，引发管接头松动或焊缝疲劳；外接管路应设置可靠固定点，避免管路重量直接作用在单元接口上。回油口需保证在最低油位以下，防止高速回油卷入空气造成系统爬行、噪声增大；吸油侧阻力要控制在允许范围内，

　　滤芯精度与油液黏度需匹配工况环境温度。三维建模过程中，整机外形按实际安装包络还原，底部支撑脚的孔位间距、接口中心高、立式段外轮廓均作为关键装配尺寸保留，方便设计人员直接将其嵌入设备总装，核对与周边护罩、走线槽、检修门的空间关系。模型还体现了顶部盖板的拆分边界与侧面接管的伸出长度，可用于生成管路走向、校核维护操作空间，避免在详细设计阶段出现拆装空间不足、接口被结构件遮挡等问题。
