双耳环铰接式标准拉杆液压缸结构设计

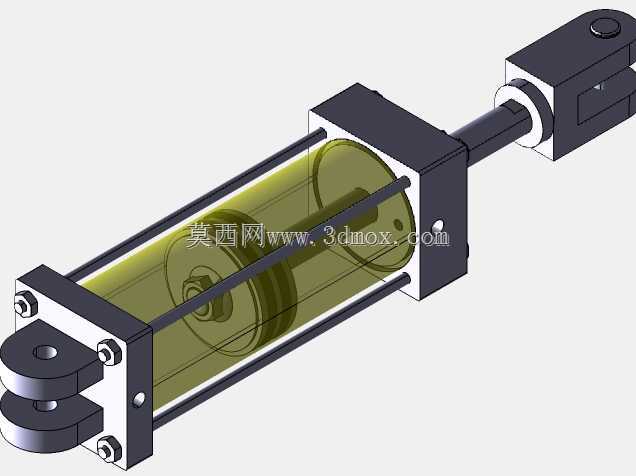

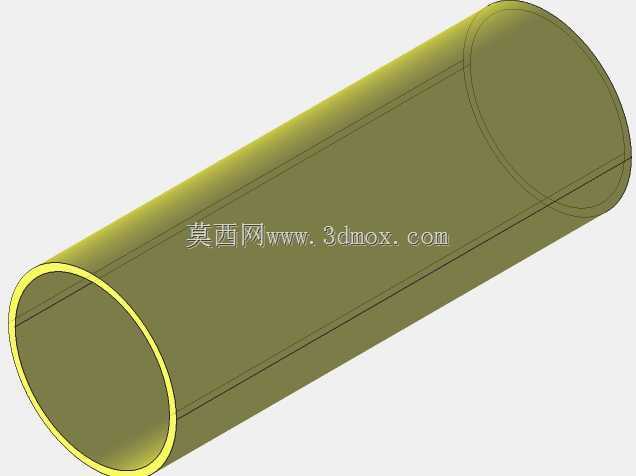

　　该拉杆式双耳环液压缸为液压系统中最常用的直线执行元件，整体采用四拉杆拉紧前后端盖与缸筒的经典结构，缸筒做透明剖视处理可直接观察内部活塞、活塞杆与密封组件的装配关系，两端均采用铰接耳环安装形式，允许缸体在工作平面内随负载摆动，可自动补偿安装面与负载运动轨迹间的同轴度偏差，避免活塞杆承受侧向径向载荷，大幅降低密封件偏磨与活塞杆拉伤的风险。这类铰接液压缸广泛应用于工程机械工作装置举升、环卫车辆厢体启闭、机床夹具夹紧、自动化生产线工件推料、农业机械农具翻转、仓储物流设备升降等场景，依靠压力油作用在活塞两端面积差上输出推拉力，将液压能转化为平稳的直线往复机械能，相比气缸具备输出力大、低速运行无爬行、可通过阀组精准控制行程与速度的优势。

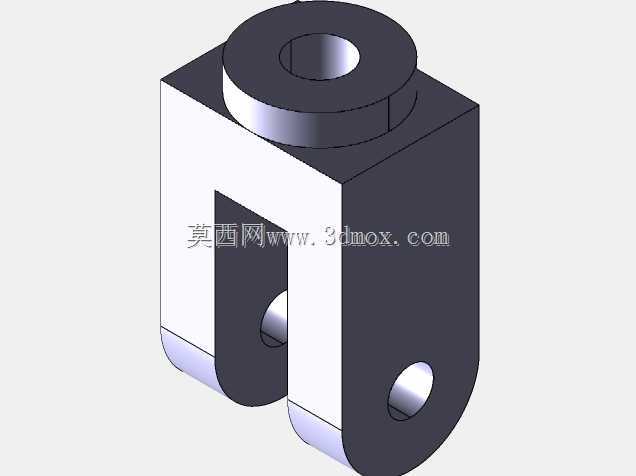

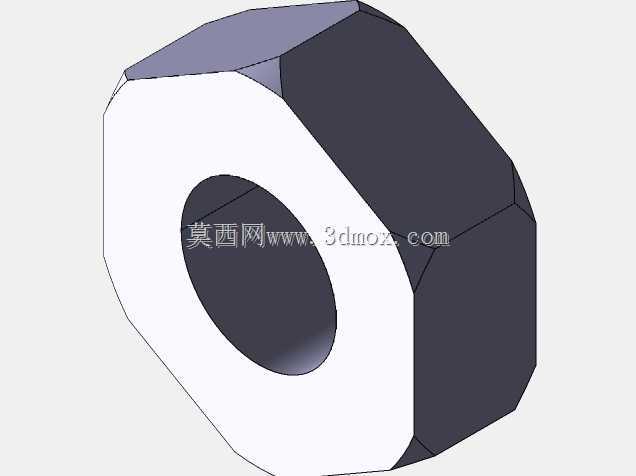

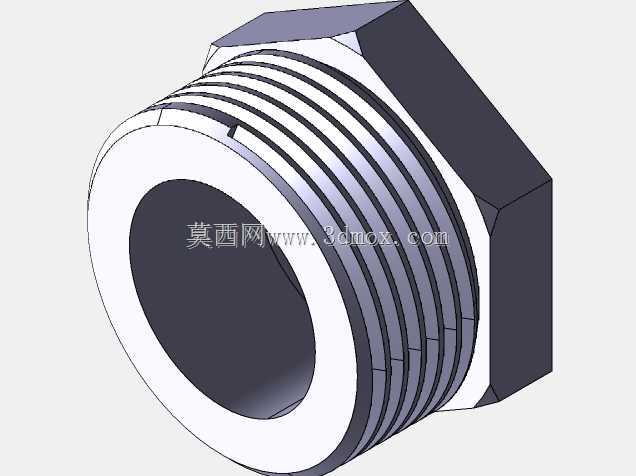

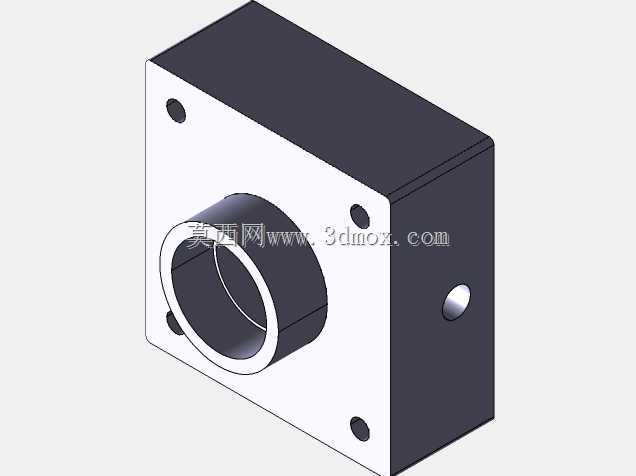

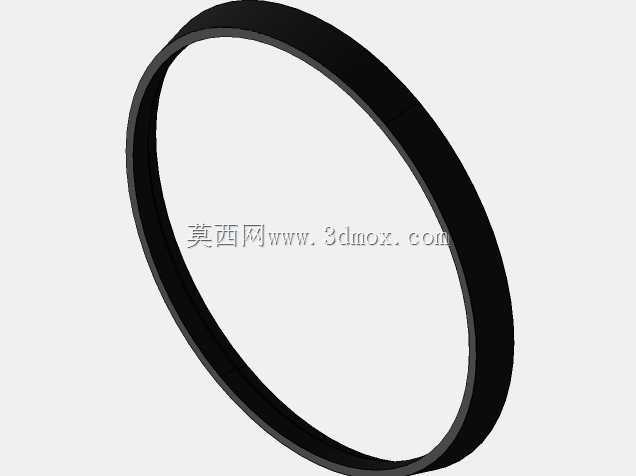

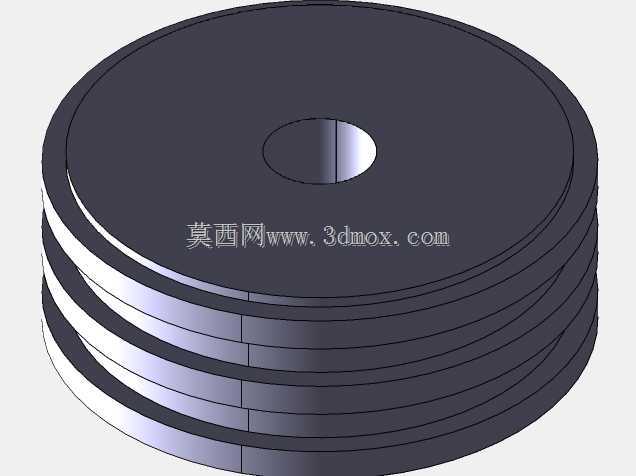

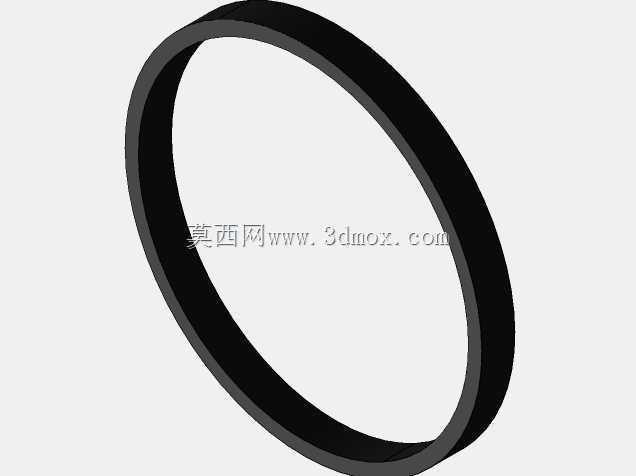

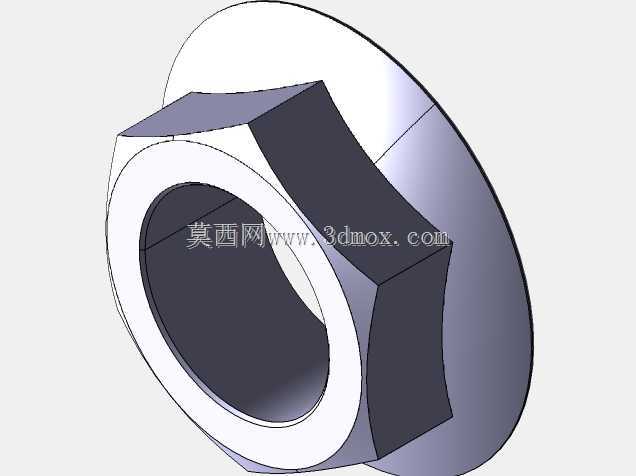

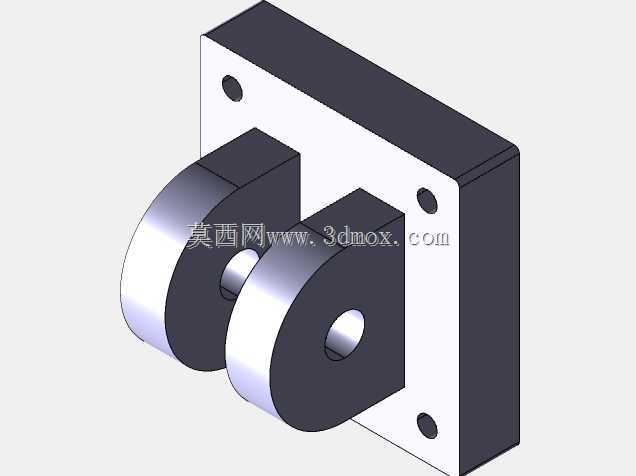

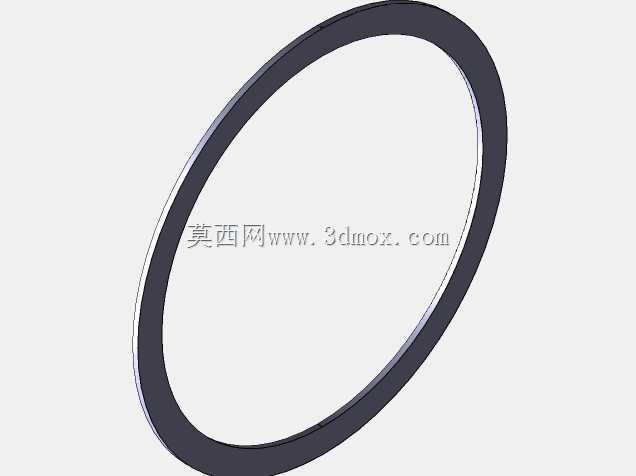

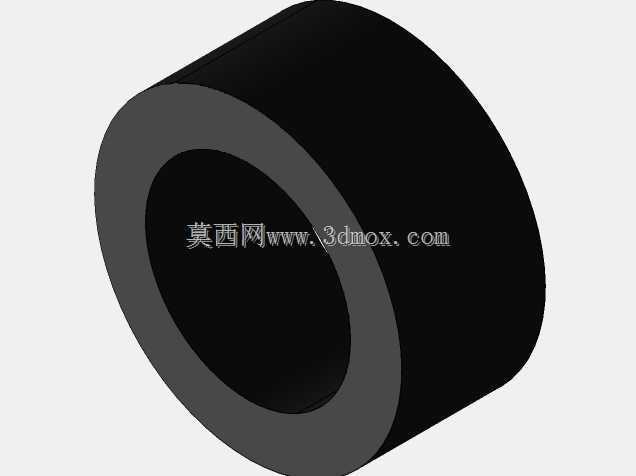

　　结构设计上，前端盖内集成了活塞杆导向套与防尘圈、杆密封、支撑环组件，导向套为活塞伸出端提供足够长的支撑跨度，可抵消部分径向偏载；活塞与活塞杆采用刚性连接，活塞外圆布置双向孔用密封与耐磨支撑环，将缸筒内腔分隔为无杆腔与有杆腔，油口分别布置在前后端盖对应位置，通过换向阀控制两腔进回油即可实现活塞杆的伸出与缩回；四根周向均布的长拉杆贯穿两端盖，通过螺母施加预紧力压紧缸筒，既保证缸筒端面密封的压紧力，也让整体结构拆装维护十分便捷，更换密封件时无需破坏缸体。安装边界方面，两端耳环的铰接孔中心距为整机安装核心尺寸，选型时需核对该尺寸匹配设备安装支座间距，耳环孔径适配对应规格的铰接销并预留润滑空间，缸筒外径、

　　拉杆分布圆直径需确认安装位周边无结构干涉，活塞杆伸出至最大行程时，前端耳环中心到前盖端面的距离需预留足够安全余量，避免活塞撞击前端盖；同时需根据系统工作压力核算缸筒壁厚、拉杆直径与活塞杆杆径的强度与压杆稳定性，长行程工况下还需校核活塞杆完全伸出时的径向挠度，必要时增加中间支撑机构防止活塞杆弯曲变形。建模过程中完整还原了所有零件的装配约束关系，剖视结构可直接用于液压元件教学演示、设备选型方案校核与非标液压系统的布局干涉检查。
