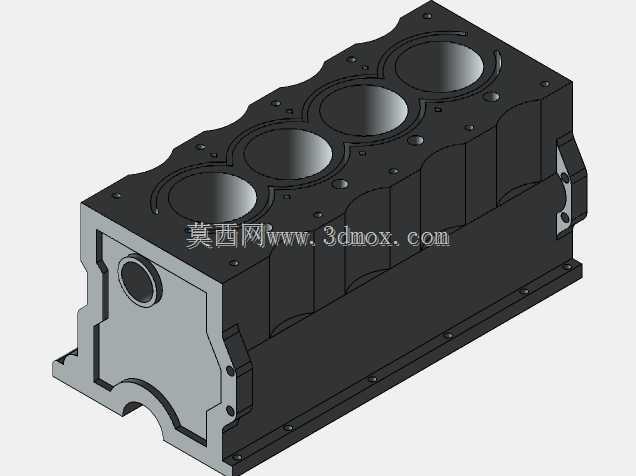

直列四缸发动机缸体精密结构设计

　　该直列四缸发动机缸体作为内燃机的核心骨架，在整车动力系统中承担着活塞运动导向、曲轴支撑、冷却与润滑油道集成的关键作用，直接决定发动机的运转刚性、密封可靠性与服役寿命。从结构设计逻辑来看，缸体采用整体式铸铁铸造思路，顶面预留四个同轴气缸安装腔，腔室周边均匀分布螺栓孔与定位销孔，用于匹配气缸盖、缸垫并保证燃烧室密封精度；侧面集成加强筋结构，既抵消活塞往复运动产生的侧向冲击力，也能降低整机振动噪声。下部腔体预留曲轴安装空间与主轴承座结合面，侧壁开设的通孔用于布置冷却水道与润滑油道，无需额外外接管路即可实现缸套散热与运动部件润滑，大幅减少外围管路泄漏风险。在实际整车装配场景中，缸体的安装边界直接决定发动机舱的布局兼容性：

　　底部法兰面用于连接油底壳，前端面预留水泵、正时机构安装位，后端面适配飞轮壳与变速箱连接接口，侧面的凸台可安装机油滤清器、启动机等附属部件。设计阶段需严格控制各孔系的同轴度与平面度，尤其是气缸筒内壁的尺寸公差与表面粗糙度，直接影响活塞环的密封性与摩擦损耗；主轴承孔的同轴度偏差会导致曲轴运转卡滞、轴瓦异常磨损。建模过程中需同步完成壁厚过渡优化，避免铸造过程中出现缩松、气孔缺陷，同时在应力集中区域增设局部加强结构，平衡整机轻量化与结构强度需求。这类缸体广泛应用于传统燃油乘用车、轻型商用车及小型工程机械动力单元，其结构合理性直接影响发动机的动力输出效率、燃油经济性与后期维护便捷性，设计时需兼顾铸造工艺可行性、机加工装夹定位逻辑与总装工序的装配顺序，避免出现干涉、操作空间不足等工程问题。
