多层带孔环形传感检测基座结构设计

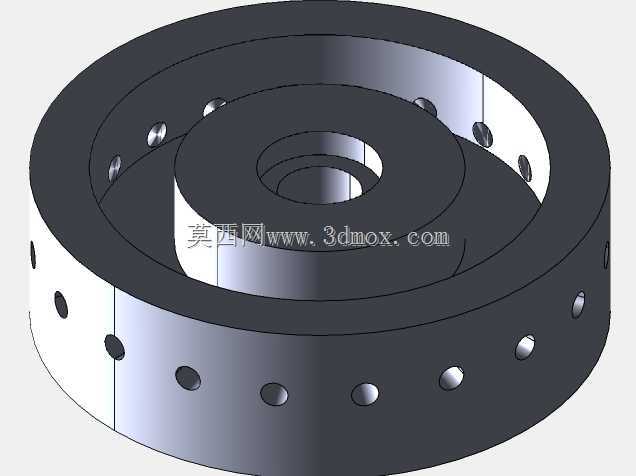

　　在工业传感检测场景中，这类多层环形带孔构件常作为传感单元的承载基座使用，常见于旋转轴系的扭矩、转速、振动参数检测工位，比如风电主轴监测、精密机床主轴运行状态采集、工业机器人关节回转检测等场景，这类构件需要同时兼顾安装定位精度、传感元件布设空间以及运行过程中的结构稳定性。从结构设计逻辑来看，整体采用同轴多层阶梯的环形构型，中心通孔为被测轴体的穿装通道，不同直径的阶梯环面分别承担不同功能：最内层的小直径环面是与轴系配合的定位基准面，加工时需要保证较高的圆柱度与同轴度，避免安装后出现偏心，影响传感检测的信号精度；中间层的环面是传感核心元件的安装区域，预留的安装孔位可对应固定霍尔元件、应变片或者光电检测模块，孔位的周向均匀排布设计，

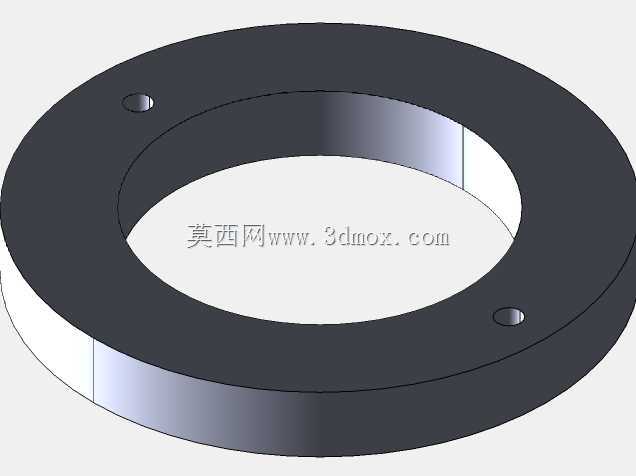

　　能够保证检测信号的周向采样均匀性，减少单点位检测带来的信号误差。外层的大直径环体上的通孔分为两类，一类是沿轴向贯通的安装孔，用于将整个基座固定到设备的端盖或者机架上，孔位的节圆直径经过匹配计算，适配多数常规工业设备端盖的安装孔距，减少现场安装的二次加工工作量；另一类是沿径向分布的通孔，主要用于传感线路的走线以及减重，同时径向孔的排布也能减少构件整体的转动惯量，适配中高速回转的轴系检测场景，避免额外增加轴系的负载。在设计过程中，首先需要明确安装边界：中心通孔的直径需要匹配被测轴的公称直径，预留合理的配合间隙，通常采用H7/h6的间隙配合公差，既保证安装时的顺畅性，又不会出现过大的晃动量；整体的轴向厚度需要根据安装空间的轴向余量确定，

　　避免过厚导致轴系端盖无法正常合装，过薄则无法提供足够的螺纹啮合长度，影响安装牢固度。周向孔位的设计需要做动平衡校验，尤其是应用在转速超过1000rpm的轴系上时，均匀分布的孔位本身已经具备较好的对称基础，但仍需要在设计阶段对整体结构做质量配平，避免高速转动时产生偏心振动，干扰传感检测的准确性，同时也会对轴系的轴承造成额外磨损。这类构件的材质选择通常根据应用场景调整，常规工业环境下采用45号钢做表面发黑处理即可满足强度与防锈需求，在有腐蚀介质的化工场景则需要采用304不锈钢材质，而在对重量有严格要求的航空航天类检测场景，则可以选用铝合金做硬质阳极氧化处理，在保证结构强度的前提下降低整体重量。从实际使用的角度看，

　　这种多层环形的结构设计相比单片式的传感安装座，能够将不同功能的元件分层布设，避免传感元件与固定螺栓、走线之间出现空间干涉，同时阶梯结构本身也具备更好的抗扭刚性，在轴系出现小幅振动时，不会轻易产生形变，保证传感元件与被测轴之间的相对位置稳定，确保检测数据的可靠性。在安装适配性上，外层的固定孔采用长圆孔与圆孔组合的排布方式，能够允许一定的安装角度调整，方便现场调试时对准传感信号的触发点位，降低安装调试的难度。另外，环体上的不同孔径经过尺寸匹配，既可以安装M3、M4等常规规格的固定螺丝，也可以预留走线空间容纳直径2-3mm的传感信号线，不需要额外开设走线槽，简化了整体的加工工序。
