叠层式精密热成型模具结构设计

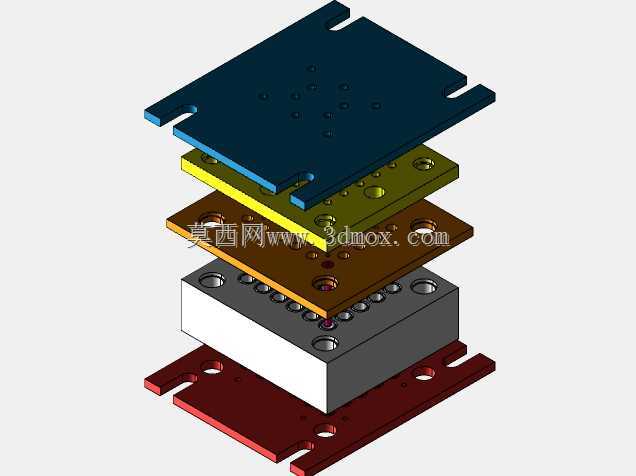

　　这套叠层排布的热成型模具，主要面向薄型塑料件的批量热压成型工序，常见于消费电子外壳、小型包装衬垫、精密绝缘垫片这类需要均匀受热、精准合模的塑件生产场景，在小型精密注塑、热压成型生产线中作为核心成型工装使用，直接决定最终塑件的尺寸精度、外观一致性与成型良率。从结构分层来看，整套模架采用六层叠装设计，最顶层为上模安装板，开有标准设备安装槽口，可直接适配常规热压成型机的上工作台固定接口，板件上分布的沉头孔用于锁紧上隔热板与加热组件，避免长期受热后连接螺栓出现应力松弛；第二层为加热流道板，内置均匀排布的加热元件安装孔与流道避让槽，工作时可将热量均匀传导至下方型腔面，保证成型区域各点位温差控制在工艺允许范围内，避免出现局部缺料、

　　过度熔融的成型缺陷。第三层为上型腔板，表面加工有与塑件外形完全贴合的成型曲面，以及分布均匀的真空吸气孔，热成型过程中可将加热软化的片材牢牢吸附在型腔表面，保证成型后塑件的轮廓精度，板件边缘的导向销孔与下方组件配合，实现合模过程中的精准对位，避免错模导致的塑件飞边、轮廓偏移问题。第四层为下型腔板，与上型腔板配合形成完整的成型型腔，板件上加工有顶出机构避让孔与冷却流道接口，成型完成后可通过下方顶出结构将塑件平稳顶出，避免顶出过程中塑件出现变形、表面顶白等缺陷，冷却流道采用随形排布设计，可在成型保压阶段快速带走热量，缩短成型周期，提升生产效率。第五层为模脚垫块，用于支撑上下型腔组件，同时留出顶出机构的运动空间，垫块的高度经过精确计算，

　　保证顶出行程完全满足塑件脱模需求，不会出现顶出行程不足导致的塑件卡模问题；最底层为下模安装板，开有与下工作台适配的安装槽与固定孔，同时设置有定位销孔，可快速实现模具在设备上的定位安装，减少换模调试时间。整套模具的导向定位系统采用导柱导套配合边角定位块的双重定位结构，导柱安装在下模组件，导套对应设置在上模各层板件中，合模时导柱先导入导套完成粗定位，合模至最终位置前边角定位块嵌入对应槽体完成精定位，可将合模错位量控制在0.02mm以内，满足精密塑件的成型精度要求。各层板件之间均设置有排气槽，可在合模成型过程中快速排出型腔内的空气，避免塑件出现气泡、缺料、烧焦等成型缺陷，排气槽的深度根据成型材料的熔融粘度设计，既保证排气顺畅，

　　又不会出现溢料飞边问题。安装边界方面，整套模具的长宽尺寸适配200吨以内常规热压成型机的工作台安装尺寸，上下安装板的槽口位置符合通用设备的安装接口标准，无需额外制作过渡连接板即可直接上机安装，模具闭合高度满足设备的最大最小模厚要求，开模行程预留足够的取件空间，适配自动化取件机械手的作业路径，可直接接入自动化生产线实现无人化批量生产。在实际生产应用中，这套模具可适配PP、PS、PET等多种常用热成型塑料片材，通过更换不同的型腔镶件即可快速切换不同塑件的生产，无需更换整套模架，大幅降低多品种小批量生产的模具投入成本，模架各板件均采用标准模架常用的合金钢材制作，经过调质、表面氮化处理，具备足够的刚性与耐磨性，可承受长期反复合模的冲击载荷与加热冷却循环带来的热应力，使用寿命满足大批量生产的使用需求。
