多孔对位组合式模具型腔板结构

项目分类:注塑模图纸 发布时间:2022-05-03 ID:612536
  • 多孔对位组合式模具型腔板结构
  • 多孔对位组合式模具型腔板结构
  • 多孔对位组合式模具型腔板结构
  • 多孔对位组合式模具型腔板结构

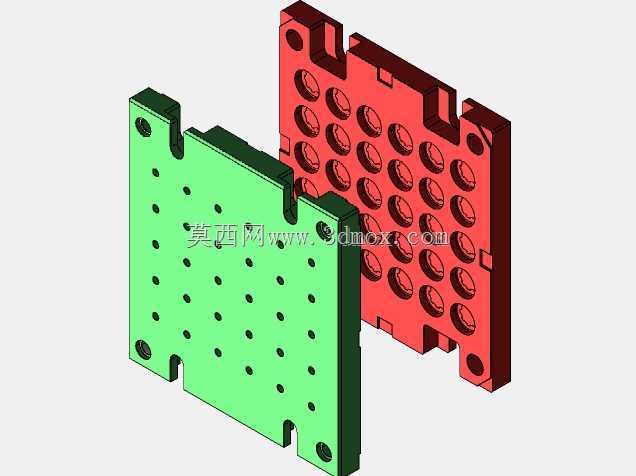

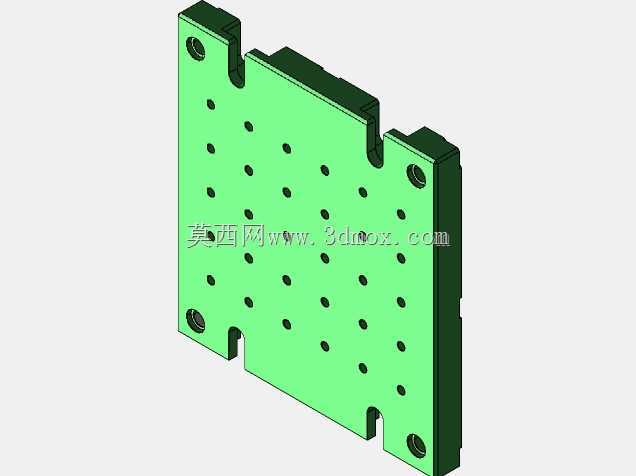

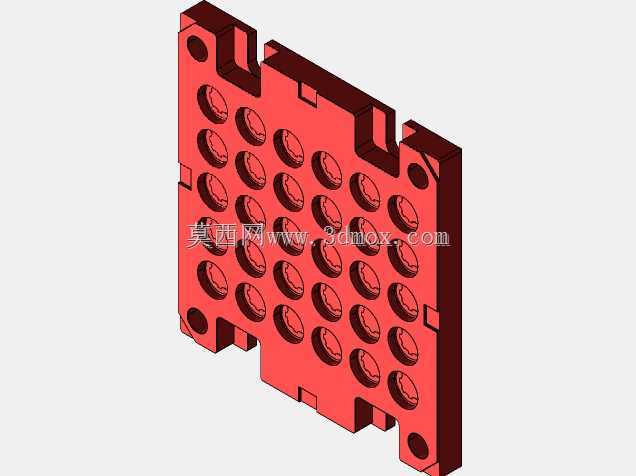

  这套组合式板件结构,是精密多腔注塑模具里的核心成型对位组件,日常在小型电子接插件、精密光学垫片、微型密封件这类量产注塑场景里应用极广,属于多腔模里决定产品成型精度与合模对位可靠性的关键零件。两块板件采用分体式设计,红色带密集凹穴的板件是型腔侧成型板,每一个圆形凹穴对应一个模腔,用来成型产品的外观面,凹穴的排布按照等距阵列设计,相邻腔位的中心距公差控制在±0.01mm范围内,避免注塑时因流道布局不均导致的各腔填充压力差,减少飞边、缺胶这类常见成型缺陷。绿色带密集通孔的板件是顶出侧的型芯固定板,板上的小孔分为两类,一类是对应每个模腔的型芯安装孔,用来穿设小型芯针成型产品的内孔或柱位,另一类是更小直径的顶针孔,对应顶出机构的顶针位置,保证开模后产品能平稳从型芯上脱出,不会出现顶白、顶穿的问题。

  从设计思路上看,两块板的边缘都做了对称的安装缺口与定位销孔,安装时先通过边角的导柱孔完成粗定位,再通过板件边缘的凹凸止口完成精定位,合模时的对位精度可以达到0.005mm,完全满足微型精密件的成型同轴度要求。板件的厚度方向做了均匀的壁厚设计,避免热处理时出现应力变形,所有孔位的边缘都做了0.2mm的倒角,既可以去除加工毛刺,也能避免合模时出现硬接触刮伤配合面。安装边界上,板件整体为矩形结构,四个边角的安装孔位间距符合标准模架的装模尺寸,不需要额外做改装就能直接适配对应规格的龙记或标准模架,板件侧面的开槽是用来安装模温流道的密封堵头,保证成型时模温均匀传导到每个模腔位置,减少不同模腔之间的温度差,提升量产时的产品尺寸一致性。

  实际生产使用中,这类组合板件的维护也很方便,当单个模腔出现磨损或损伤时,不需要更换整块板件,只需要更换对应位置的型腔镶件即可,大幅降低模具的维护成本。板件上的密集孔位排布经过流道平衡仿真验证,从主浇道到每个模腔的流道长度一致,注塑时熔料能在同一时间填充到所有模腔,保证各腔产品的成型周期一致,减少因填充时间差导致的产品内应力差异,避免后续产品出现翘曲变形。另外,两块板的配合面做了平面度研磨处理,合模后配合面的间隙小于0.002mm,能有效防止注塑时出现披锋,减少后续去毛刺的工序成本。在模具组装时,绿色板件固定在动模侧,随动模部分完成开合模动作,红色板件固定在定模侧,和浇口套、流道板连接,熔料通过流道进入每个型腔完成填充,冷却后开模时,动模侧带动产品脱离定模型腔,再通过顶针板带动顶针将产品从型芯上顶出,完成整个成型循环。这类结构的设计难点在于多孔位的位置度控制,加工时需要采用高精度CNC一次装夹完成所有孔位的加工,避免二次装夹带来的位置误差,热处理后还要做平面度校形,保证板件在高温注塑环境下不会出现变形,长期量产的精度保持性更好。
