多色层叠式多孔定位传感安装板结构

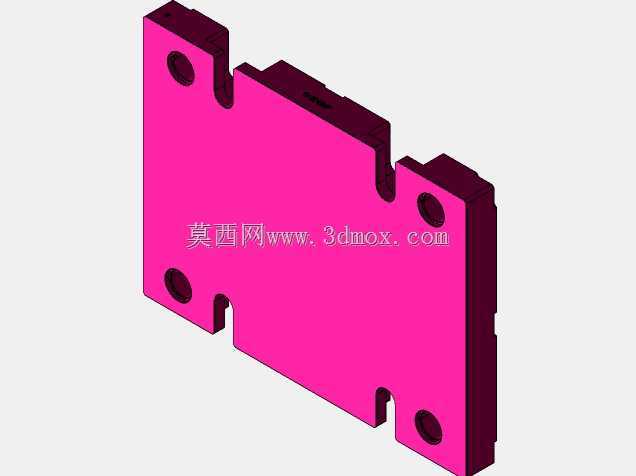

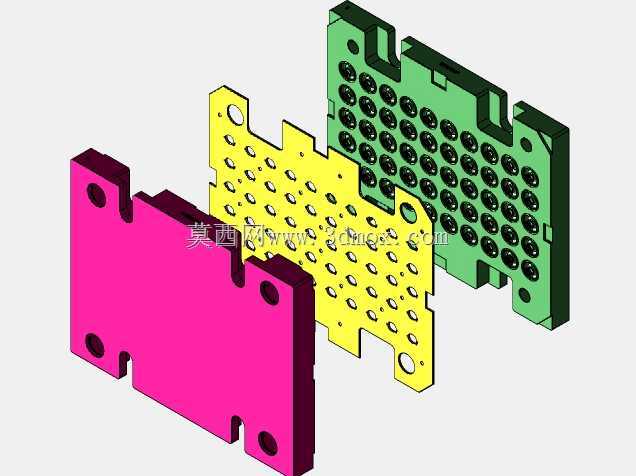

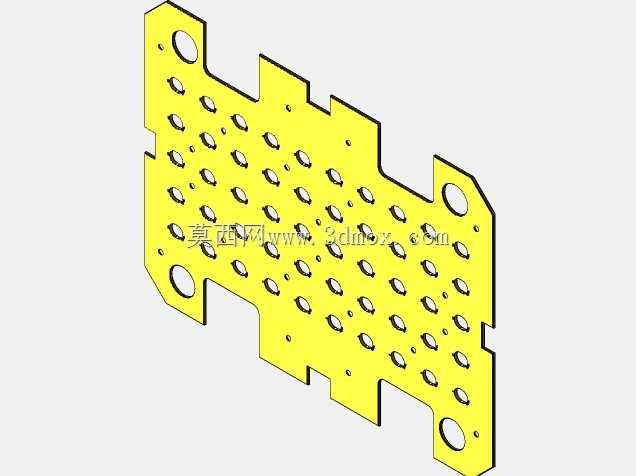

　　这套层叠式多孔板件结构，核心服务于传感检测单元的阵列化安装需求，在工业自动化检测工位、精密装配定位模组、多通道信号采集终端这类场景中，承担着传感元件的固定、定位、间隔排布以及走线避让的核心作用。从结构拆分来看，三层板件各自承担不同的功能定位：最外侧的洋红色板为安装基准板，板件边缘预留的四个对称通孔是整套结构与设备机架的固定接口，板侧开出的两个缺口是为了适配安装位周边的凸起结构，避免装配时出现干涉，板体整体做了等厚设计，平面度公差控制在常规工业安装要求范围内，保证与安装基面贴合时不会出现翘曲，影响上层元件的定位精度。中间的黄色板为间隔定位板，板面上密布的大小不一的通孔分为两类，大尺寸孔位对应传感元件的主体穿装位置，小尺寸孔位为定位销孔，用来保证三层板叠装时的相对位置精度，不会出现横向错位，板件边缘开出的半圆缺口是走线避让位，传感元件的引线可以从这些缺口位置引出，避免叠装后引线被板件挤压破损，同时也方便后期维护时梳理线路。最内侧的绿色板为传感元件承载板，板面上阵列排布的密集圆孔是传感单元的安装位，每个孔位的孔径与对应传感元件的外径做了小间隙配合设计，既可以保证元件装入后不会出现晃动，也能在元件更换时顺利取出，板体边缘的凸台结构是与外部防护壳体的卡接位，不需要额外打螺丝就能实现板件与外壳的快速固定，提升装配效率。

　　在设计思路上，这套结构采用分层功能拆分的逻辑，没有把所有功能集成在单块板上，一方面是因为单块板如果同时做安装基准、元件定位、承载功能，板厚会大幅增加，不仅提升材料成本，也会让整体结构重量上升，不利于在对负载有要求的移动检测模组上使用；另一方面分层设计可以根据不同层的功能需求选用不同的材料，基准板需要足够的结构强度，可以选用强度更高的工程塑料或者金属板材，间隔板只需要保证定位精度，可以选用轻量化的薄板材料，承载板需要和传感元件频繁接触，选用耐磨性能更好的材料即可，不用整板都用高成本材料，能有效控制整体生产成本。从安装边界来看，整套板件叠装后的总厚度控制在紧凑范围内，横向和纵向的外轮廓尺寸适配常规多通道传感模组的安装空间，固定孔的孔距符合通用工业安装的孔位标准，可以直接替换同规格的老式安装板，不需要对原有设备的安装基面做二次加工。板件上的所有孔位都做了去毛刺处理，穿装传感元件时不会刮伤元件外壳，固定孔的位置做了沉台设计，螺丝装入后螺丝头不会突出板件表面，避免和周边其他部件产生干涉。在实际使用场景中，这类层叠多孔安装板常配套在阵列式光电检测工位、多触点压力检测模组、高密度信号采集终端上，相比单块安装板的设计，分层结构可以在传感元件之间形成空气间隔，帮助元件工作时散热，避免密集排布的元件因为热量堆积出现检测精度漂移的问题，同时中间的间隔板也能起到一定的隔振作用，设备运行时产生的微小振动经过两层板的缓冲后，传递到传感元件上的振动幅度会大幅降低，提升检测数据的稳定性。板件边缘的定位缺口和凸台结构，在装配时可以起到防呆作用，工人不需要反复核对安装方向，顺着缺口和凸台的对位就能快速完成叠装，减少装配出错的概率，也能提升产线装配的效率。
