XL4016降压稳压电源模块结构设计

　　该模型还原的是一款基于XL4016方案的DC-DC降压稳压模块，主要用于将较高的直流输入电压转换为稳定的较低直流电压，常见于工业控制柜、实验台供电、机器人底盘、车载电子以及需要从12V/24V母线取5V或其他电压的嵌入式系统中。与小功率贴片模块相比，这类带独立散热片的模块更适合持续带载场景，能够在电机驱动、继电器板、传感器集群等电流波动较大的负载条件下保持输出稳定。

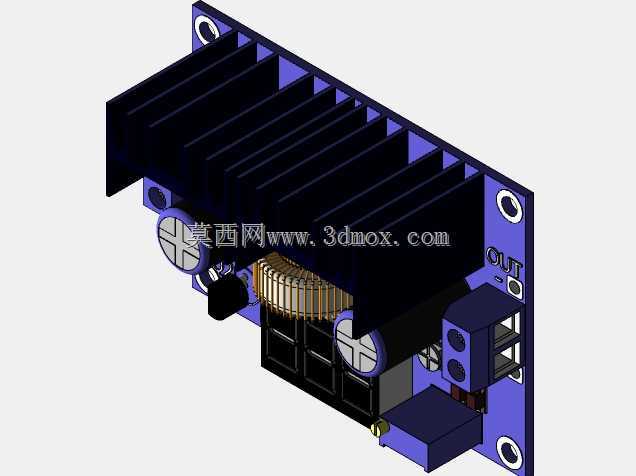

　　从结构上看，模型完整表达了紫色PCB基板、功率电感、电解电容、接线端子、调节电位器以及大面积黑色散热片之间的装配关系。散热片通过鳍片增大与空气的接触面积，覆盖在主功率器件上方，用于降低XL4016芯片在大电流工作时的结温。板上输入、输出区域分区明确，电容靠近功率回路布置，有利于减小纹波和开关噪声；接线端子采用螺钉压紧方式，适合多股导线直接接入，现场维护比插针式连接器更方便。

　　建模时需要重点处理几个工程边界。首先是散热片与PCB之间的高度差，鳍片间距和根部厚度要保持均匀，避免在装配干涉检查中出现虚假接触；其次是电解电容的圆柱本体、顶部防爆纹和底部胶塞高度，这些尺寸会影响模块上方预留的安全空间；功率电感的磁芯与绕组轮廓也应准确表达，因为它往往是板上除散热片外最高的元件之一。接线端子的进线方向、螺钉孔位和焊盘位置则关系到整板在机柜线槽中的走线方式。

　　安装边界方面，PCB四角设计有固定孔，可通过铜柱或螺钉固定在平板、导轨支架或设备底板上。进行整机布局时，不能只看电路板平面轮廓，还需把散热片高度、电容顶端高度、端子接线后的弯曲半径以及电位器调节空间一并纳入包络体。若模块靠近外壳侧壁或其他发热器件，应保留自然对流通道；在密闭机箱内使用时，则需结合强迫风冷评估温升。

　　该模型对电子设备结构设计和选型校核具有实际参考价值。它不仅可用于电源舱空间布置、线束走向模拟和装配干涉检查，也能帮助工程师在方案阶段直观判断散热片朝向、维护口位置以及输入输出接线的操作便利性。对三维建模人员而言，这类作品的训练重点在于多元器件组合的比例控制、PCB丝印与接口方位的还原，以及散热片重复鳍片的高效建模方法。
