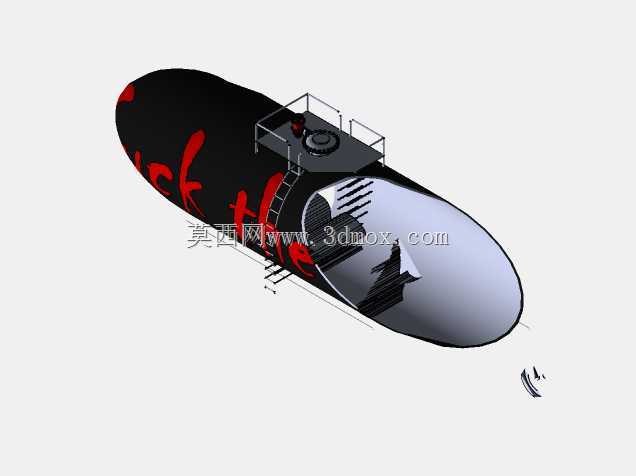

创意卧式储液罐体带顶部操作平台结构

　　该卧式储液罐体的结构设计，首先围绕厂区内液态物料中转、暂存的实际工况展开，这类罐体常布置在生产车间外侧、仓储区的管廊衔接位置，用来衔接上下游工序的物料输送，避免前端供料和后端取用出现节拍差。罐体采用两端椭圆封头的经典卧式结构，相比立式储罐，它对地基的单位面积承压要求更低，在场地平整但地质承载力一般的厂区也能直接布置，不需要额外做深桩基处理。顶部的操作平台围绕人孔和接管区域设置，平台边缘带防护栏杆，巡检人员可以通过侧面的直爬梯抵达平台，完成罐内检查、附件维护、取样操作，爬梯的踏步间距和扶手高度都符合现场巡检的操作习惯，避免攀爬时出现滑脱风险。罐体侧面预留了多组接管接口，可根据实际工艺需求对接进料管、出料管、溢流管、排空管路，

　　接口的位置布置避开了封头应力集中区域，降低焊接残余应力对罐体疲劳寿命的影响。从建模逻辑上看，主体筒体采用薄壁回转结构建模，封头通过轮廓回转生成，保证壁厚均匀性，顶部平台采用型材搭建立体框架，踏板做防滑纹理处理，人孔位置做了局部加厚补强，弥补开孔对筒体结构强度的削弱。安装边界方面，罐体下方设置两组鞍式支座，支座的跨距参考筒体长度做合理分配，既避免跨距过大导致筒体中部挠曲变形，也不会因支座间距过小导致封头附近局部应力过高，鞍座的底板预留地脚螺栓孔，可直接固定在混凝土基础上。这类罐体在实际使用中，还可根据存储介质的特性，在筒壁外侧加装保温层、伴热结构，模型里预留的外部空间足够容纳后续附加结构，不会和顶部平台、侧面爬梯产生干涉。

　　罐顶的人孔采用快开式结构逻辑，日常开启时不需要完全拆卸所有紧固件，单人即可完成开盖操作，降低巡检维护的工作量。筒体表面的标识区域可用来标注介质名称、流向、容积参数，方便现场人员快速识别罐体信息。整体结构没有冗余的复杂构件，所有附加结构都围绕日常操作、结构补强、管路对接的实际需求设置，建模时各部件的装配关系清晰，可直接用于结构校核、安装布局演示、工艺方案沟通，也能作为同类型卧式储罐改型设计的基础参考框架，调整筒体长度、直径、接管位置即可适配不同容积、不同工艺的储液需求。
