轮式牵引农用潜水作业起重装置

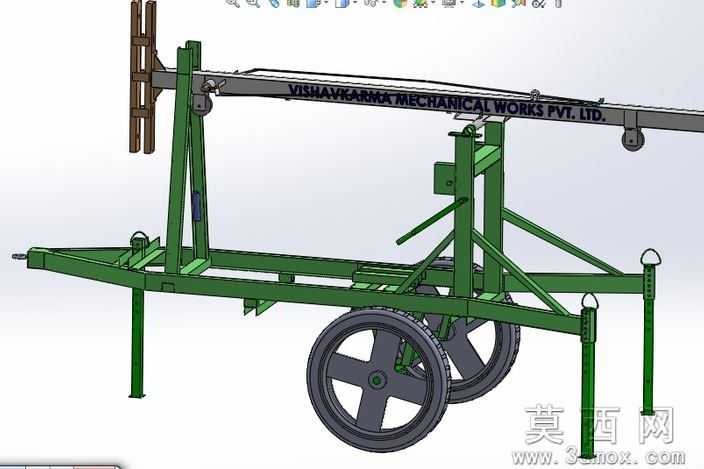

本作品为轮式牵引式农用潜水配套作业起重装置三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计规范，对每一处结构细节进行1:1比例还原，整体模型无几何错误、无破面漏面，可直接用于工程出图、结构仿真与生产参考。模型主体采用拖车式轮式移动底盘设计，底盘框架采用矩形型钢焊接结构的建模逻辑，通过拉伸、焊件特征生成纵横交错的承重梁结构，保证底盘承载时的结构强度；底盘配备两组大直径橡胶行走轮，轮组采用辐板式轮毂加橡胶轮胎的材质区分建模，轮毂赋予深灰色金属漆面材质，轮胎赋予黑色耐磨橡胶材质，还原真实行走部件的视觉质感。底盘四周设置多组可伸缩式支撑支腿，支腿采用套筒式伸缩结构建模，支腿底部设置圆形支撑脚垫，作业时支腿伸出接触地面，配合行走轮形成多点稳定支撑，避免起重作业时装置发生侧翻，非作业时支腿可向上收起，不影响牵引移动。底盘上方搭载伸缩式起重吊臂，吊臂采用箱型梁结构建模，吊臂表面印刷有企业标识纹理，通过贴图特征还原真实产品的标识细节；吊臂与底盘之间通过回转支撑结构连接，可实现一定角度的回转调整，吊臂前端设置吊具连接结构与导向滑轮，用于配套潜水作业时的设备吊装、管材提放等作业需求。吊臂与底盘之间设置斜向支撑加固结构，采用三角形稳定结构的建模思路，通过多组斜向支撑杆件分散吊臂承重时的应力，提升整体结构稳定性；底盘前端设置牵引连接结构，可配套农用拖拉机等牵引设备完成场地转移，适配农田、野外临水区域的移动作业需求。渲染阶段采用白背景工作室光照环境，对金属结构件赋予哑光绿色农机专用漆面材质，对销轴、滑轮等运动部件赋予光亮金属材质，对轮胎、脚垫等橡胶部件赋予哑光黑色橡胶材质，通过材质区分清晰展现不同部件的功能属性，整体渲染效果真实直观，完整呈现装置的结构组成与作业形态。设计过程充分考虑农用作业的复杂工况，在保证结构强度的前提下优化部件布局，降低整体制造成本，同时兼顾移动灵活性与作业稳定性，可满足农田水利作业中潜水泵吊装、井下设备提放等多种作业场景的使用需求。
