层叠式注塑成型模架结构设计

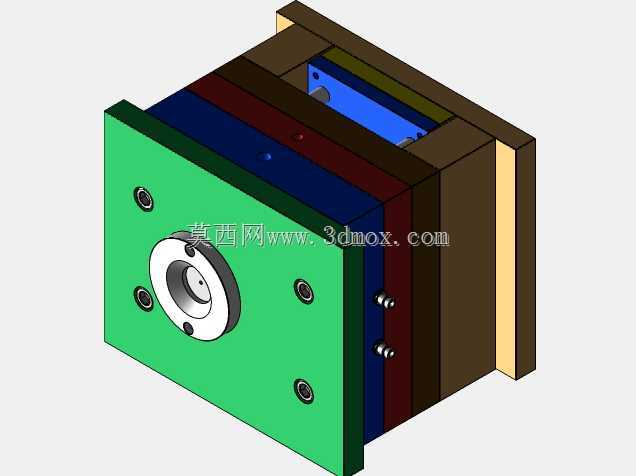

　　这套层叠排布的模架结构，主要面向小尺寸精密塑胶件的注塑成型工序，在消费电子外壳、精密接插件、小型仪表结构件的量产场景中适配性较强，可直接匹配100吨级以内的卧式注塑机安装使用。从结构布局来看，模架采用标准三板式叠层设计，靠近注塑机喷嘴一侧的绿色面板为定模固定板，直接通过压块锁紧在注塑机定模安装板上，中心开设的定位圈孔可快速与机台喷嘴对中，减少校模耗时，定位圈周边均匀布置的内六角螺钉孔，可保证面板与料流板的连接刚性，避免高速射胶时出现模板移位飞边。叠层排布的多块模板分别承担流道开设、型腔固定、顶出导向的功能，不同颜色的模板对应不同的功能分区，深蓝色、深红色、棕褐色模板依次为流道板、型腔固定板、动模垫板，

　　各模板之间通过精密导柱导套实现合模导向，侧方外露的导向柱端部做了圆弧倒角处理，合模过程中可自动修正微小的位置偏差，保证型腔合模精度控制在0.02mm以内，满足精密塑胶件的尺寸公差要求。设计过程中优先考虑了量产过程中的维护便捷性，各模板之间的连接螺钉均采用标准内六角规格，拆装时无需特殊工装，日常清理流道凝料、更换磨损镶件时，可快速拆分对应模板，减少停机维护时间。模板的厚度选型经过刚性校核，在最大射胶压力120MPa的工况下，模板变形量可控制在0.01mm以内，避免长期生产出现模板凹陷、涨模飞边的问题。安装边界方面，模架整体外形为方正立方体结构，长宽尺寸适配常规注塑机的拉杆间距，无需额外修改机台拉杆位置即可直接吊装，

　　动模侧的顶出孔位置与标准注塑机顶杆位置完全匹配，顶出行程预留了足够的安全距离，可保证成型件完全顶出脱落，不会出现顶出卡滞、产品残留型腔的问题。侧方的模板分型面处做了撬模槽设计，日常拆模维护时可通过撬模槽平稳分开模板，避免硬撬损伤模板贴合面，保证长期使用后的分型面贴合精度。流道布局采用平衡式排布，可保证多型腔同时进胶时各型腔的料流压力一致，减少不同型腔产品的尺寸差异，提升量产良率。冷却水道的排布预留了足够的安装空间，可根据具体成型产品的冷却需求，在各模板内加工循环冷却回路，保证成型周期内模具温度均匀，减少产品翘曲变形风险。
