线盘装卸绕线机械转子总成结构

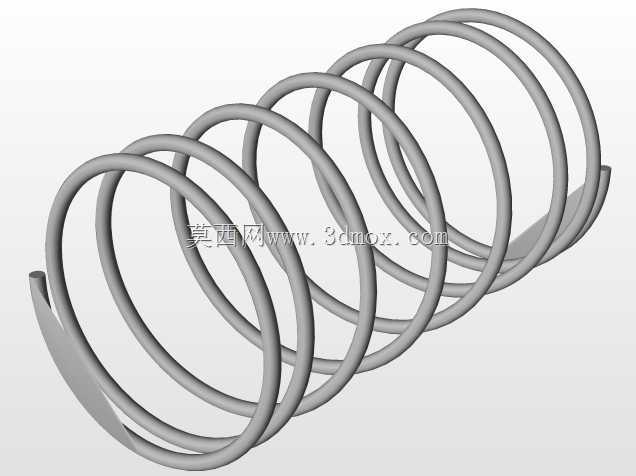

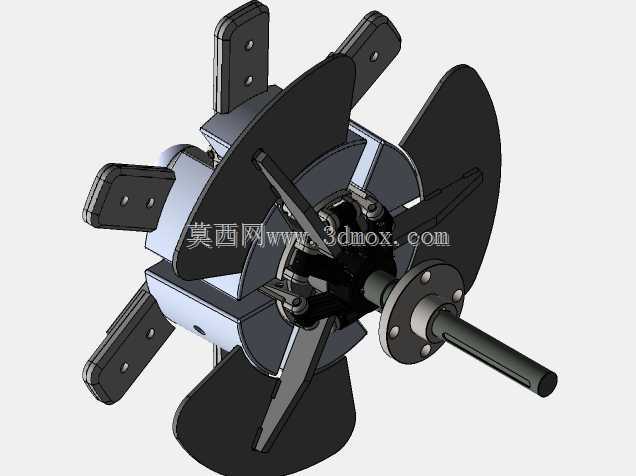

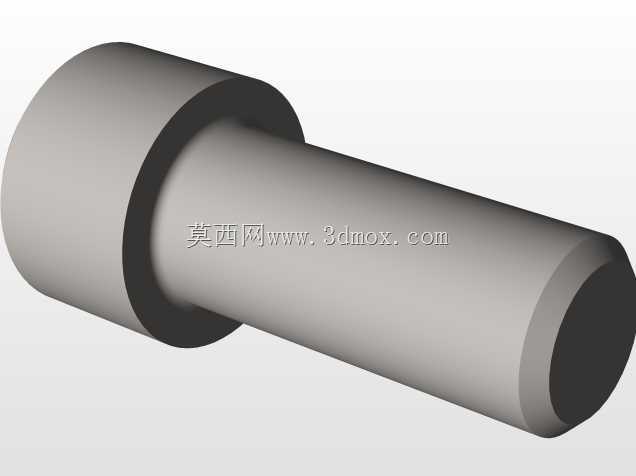

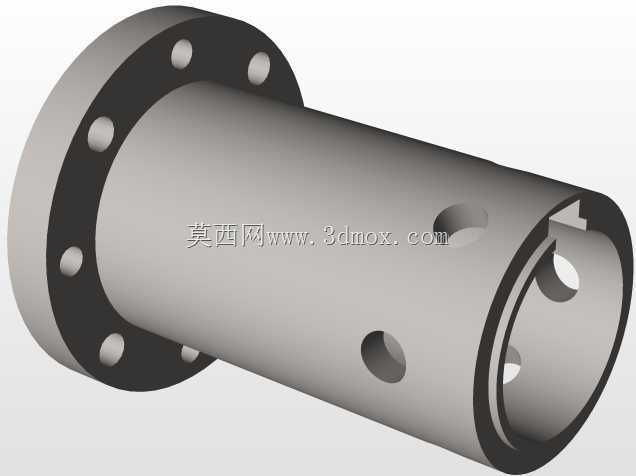

　　该转轴总成主要面向线材加工、线缆收放及小型绕制工位，核心作用是在绕制金属线材过程中承载线盘，并通过周向定位与轴向约束实现线盘快速装拆，减少换盘停机时间。整体以贯穿式阶梯轴作为承载主干，轴端预留法兰连接位，可与驱动侧联轴器或带轮直接对接，输入端扭矩通过轴肩与键连接传递至中部轮毂，再由轮毂上的周向撑紧块带动线盘同步转动。

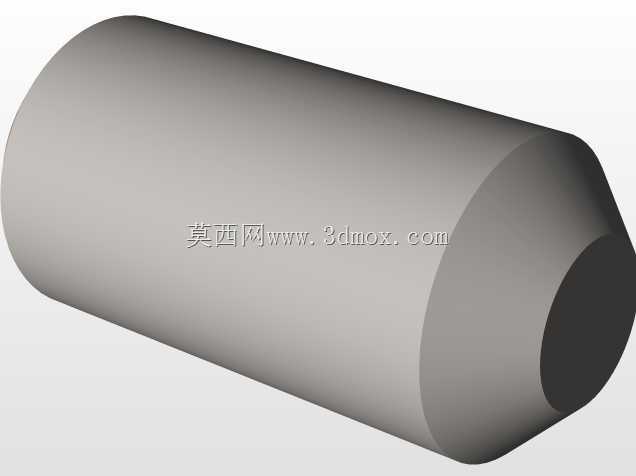

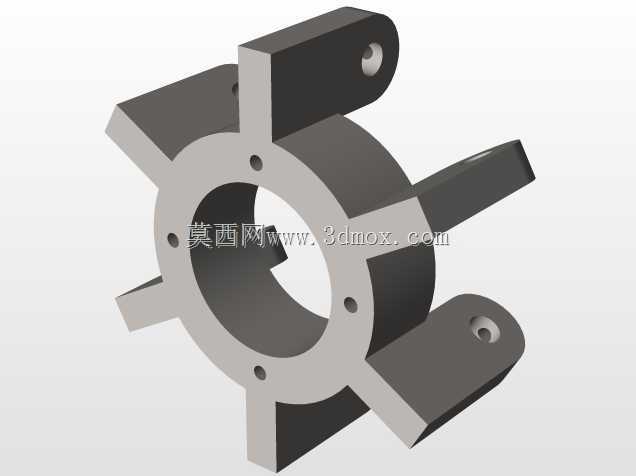

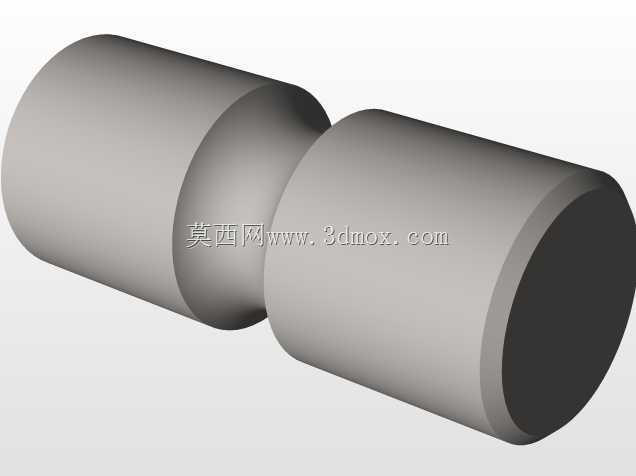

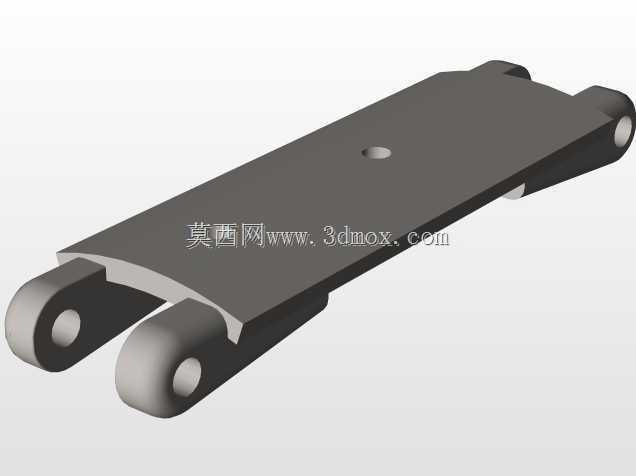

　　从结构布局看，轴系中部设置多组径向伸出的支撑臂与弧形叶片状构件，支撑臂端部带安装孔，可适配不同内径范围的线盘内孔；弧形构件在旋转过程中兼具限位与防护作用，避免线材松脱后直接缠绕主轴。各支撑臂与轮毂之间采用螺栓紧固，单件可拆卸更换，当局部磨损或撑紧范围变化时，无需报废整个转子，只需调整垫片或更换支臂即可恢复装夹精度。

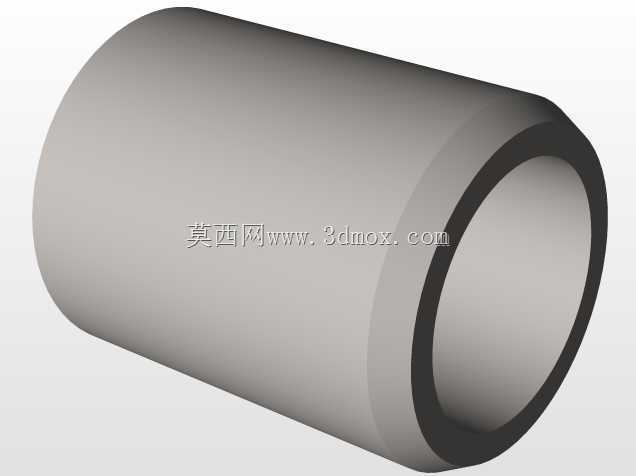

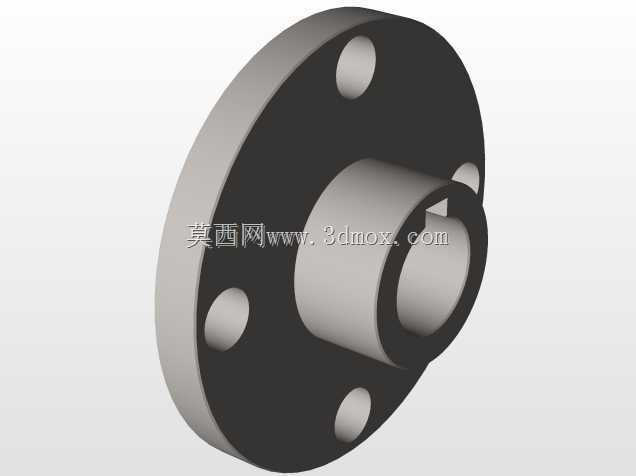

　　安装边界方面，主轴两端轴承位直径按标准深沟球轴承选取，轴伸长度覆盖常规机架墙板厚度，法兰盘螺栓孔分布圆与市面通用绕线设备驱动端保持一致；转子最大回转直径由支臂外端决定，安装时需在机架内部预留径向安全间隙，轴向则通过轴端锁紧螺母控制窜动量，保证高速绕线时线盘端面跳动控制在允许范围内。

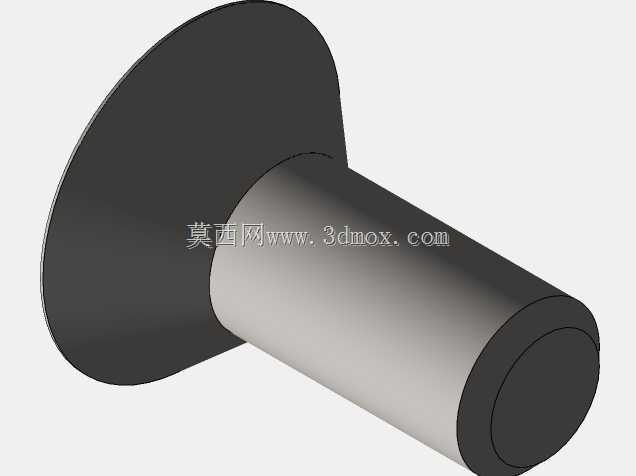

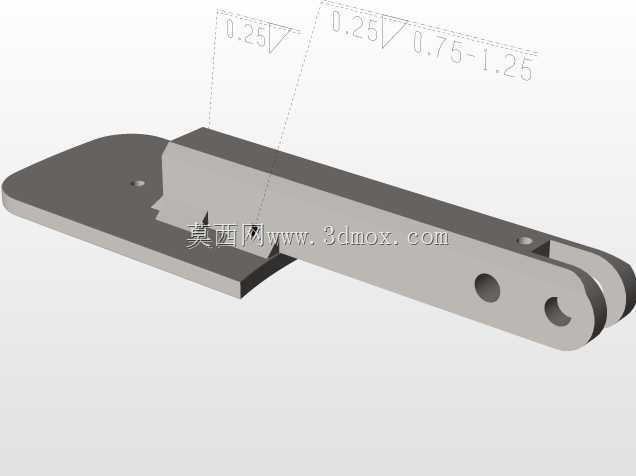

　　设计思路上优先考虑换盘操作效率：支臂上的定位块可沿径向槽调整位置，松开紧固件后能快速收缩，穿过线盘中心孔后再撑开锁定，配合端部压板完成轴向固定；这种结构无需额外吊装工具即可完成中小规格线盘更换，适合多批次、小批量线材生产场景。轮毂与主轴之间设置轴向定位台阶，装配时可直接靠面定位，降低现场装配对工人技能的依赖。

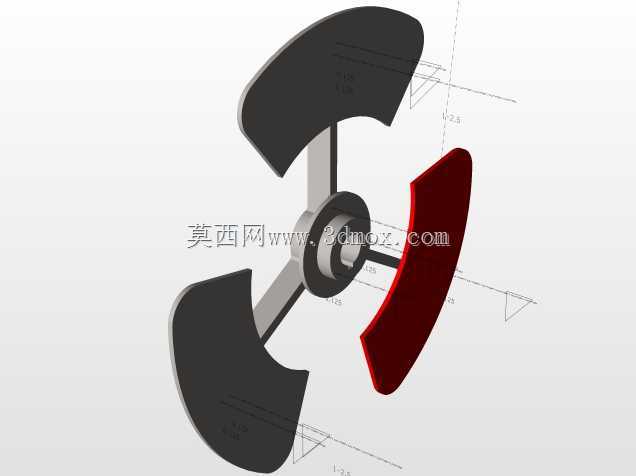

　　实际工况中，该总成需承受线盘自重、线材张力带来的径向载荷以及启停时的瞬时冲击，因此轴径变化处均设置圆角过渡，减少应力集中；支臂与轮毂结合面经过加工，保证接触刚度，避免长期正反转后出现松动。弧形叶片的轮廓按线盘内侧空间设计，既不干涉线材排线，又能在断线时提供一定遮挡，降低线头甩出风险。整体结构兼顾通用性与维护性，可直接作为绕线设备的工作转子模块，嵌入放线机、收线机及简易绕制工装中使用。
