电机散热用轴流塑料风叶结构

　　这款风叶主要配套中小型封闭式异步电机、伺服电机以及减速电机的尾部散热端，直接安装在电机转轴的非输出端，随转子同步旋转，驱动空气沿电机轴向流经机壳外表面的散热筋，把定子绕组、铁芯和轴承运行产生的热量持续带走。在纺织、输送、风机水泵、机床辅助传动等长期连续运行的工况里，电机往往被安装在相对密闭的机柜或设备夹层中，自然对流条件差，风叶的送风效率直接决定电机的温升余量；如果风叶结构设计不合理，不仅会导致绕组长期高温缩短绝缘寿命，还可能在高转速下产生额外的振动和气动噪声，影响整套设备的运行体验。

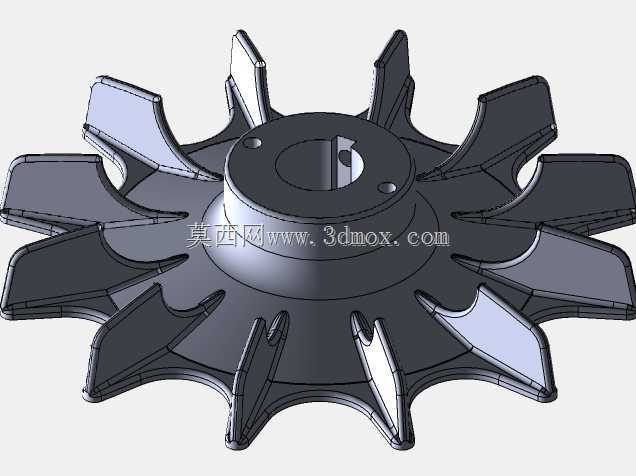

　　从结构上看，该风叶采用中心轮毂加径向辐射叶片的整体式布局，轮毂中心预留与电机轴配合的轴孔，并加工有键槽和紧定螺钉孔，能够可靠传递扭矩，避免长期运转后出现松动打滑。轮毂外圈的圆盘基底把所有叶片连为一体，既提升了整体刚性，也减少了高速旋转时的叶片形变。叶片数量经过平衡考量，沿圆周均匀分布，叶型带有合理的安装倾角和曲面弧度，旋转时可以稳定推动空气沿轴向流动，同时降低叶尖涡流带来的能量损失和噪声。叶片根部与圆盘连接处做了过渡加强，能够承受启动、制动和频繁正反转带来的交变载荷，降低应力集中导致的断裂风险。

　　在安装边界方面，设计时需要重点核对风叶的最大外径与电机风罩的内部净空，保证叶尖与风罩之间留有均匀间隙，既不能因为间隙过小发生刮擦，也不能因间隙过大降低送风效率。轴向尺寸则要匹配电机后端盖到风罩的空间，确保轮毂端面与转轴台阶、挡圈或紧固件之间的位置关系合理，安装后风叶不会轴向窜动。轴孔直径、键槽宽度以及紧定螺钉位置必须与电机轴伸尺寸严格对应，否则会出现装配干涉或同轴度偏差。

　　建模过程中，叶片曲面通常先通过基准面绘制叶型截面，再利用放样或曲面融合形成连续流道，最后对根部进行圆角过渡；整体结构完成后还需做动平衡校核思路的验证，在轮毂或圆盘上预留去重区域，以便实物生产时通过铣削或钻孔校正不平衡量。材料方向多选用增强尼龙或聚丙烯，兼顾轻量化、耐腐蚀性和一定的抗冲击能力，适合在普通工业环境中长期使用。
