多通路口集成式流体阀壳体结构

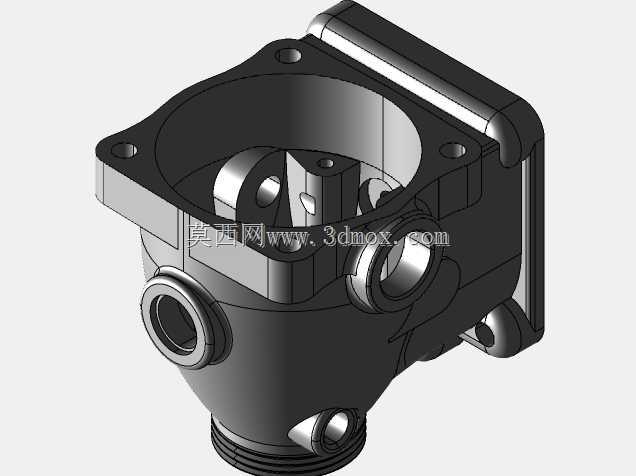

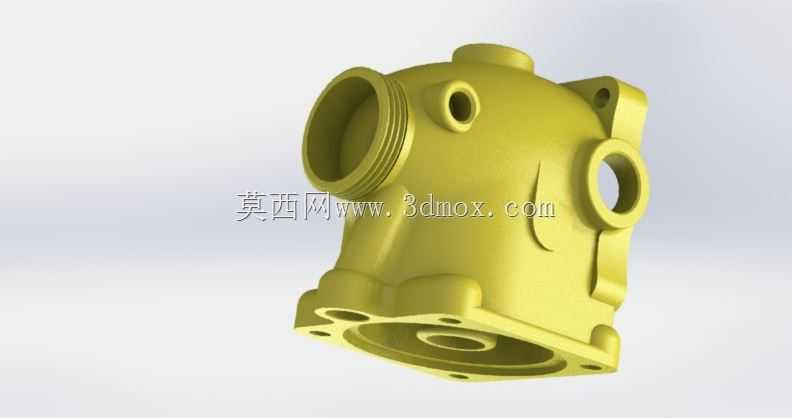

　　该壳体属于多通路流体控制元件的外部承压主体，常见于小型气动、液压或介质分配回路中，承担内部阀芯、密封件与流道的封装定位作用。模型整体采用近似椭球与柱面结合的腔体造型，目的是在有限安装空间内获得较顺畅的内部转折路径，降低介质在交汇处的局部阻力。壳体一端设置大口径带外螺纹的主接口，用于接入主回路；侧面分布不同直径的侧向孔位，可作为控制口、泄放口或传感器取压口；底部带安装孔的法兰边用于与底座、阀板或执行机构连接，顶部凸台则预留了进一步装配端盖或调节组件的位置。从结构设计角度看，这类壳体需要同时兼顾壁厚均匀性、加工基准统一和密封面可靠性。外壁的局部加厚区域对应内部高压区和螺纹承载区，能够降低长期承压后出现裂纹或变形的概率；

　　侧面凸台并非单纯造型，而是为侧向接口提供足够的螺纹啮合长度，并为刀具加工留出退刀空间。底部法兰孔位与主腔轴线保持明确位置关系，便于在装配时以法兰面作为粗定位基准，再以主接口内孔或端面进行精加工找正。实际选型时，应重点核对主接口通径、侧接口数量及方位、底部安装孔分布圆和外轮廓包络尺寸。若将其布置在密集阀岛或狭小设备舱内，还需预留扳手空间、管路弯曲半径以及后期维护拆卸距离。模型中各凸缘、圆角和过渡面的表达，也能够直接用于铸件拔模分析、壁厚检查和干涉校验。对于结构设计人员而言，该壳体的价值不只在于外观还原，更在于它体现了承压腔体类零件在流道组织、接口扩展、安装固定和加工工艺之间的平衡思路：主通道保持短而直，分支通道围绕腔体有序布置，外部加强结构随受力方向展开，最终使零件在满足功能连接的同时，控制整体重量与占用空间。
