法兰连接手动明杆楔式闸阀结构设计

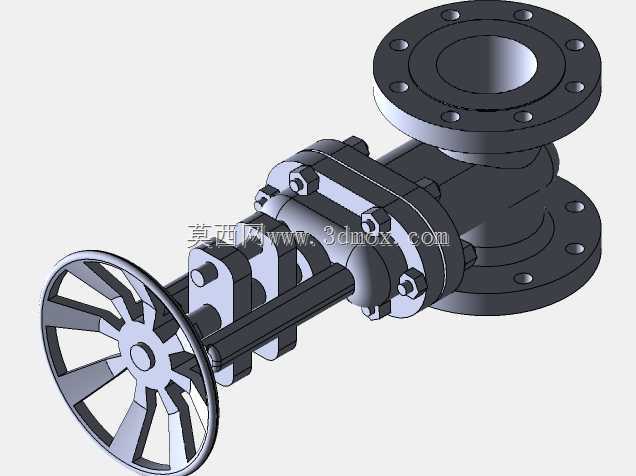

　　该模型呈现的是一台法兰连接式手动明杆楔式闸阀，这类阀门在石油化工、市政给排水、热力管网以及工业循环水系统中承担着截断管路介质的作用，通常安装在需要长期保持全开或全关状态的管段上，不推荐用作节流调节，因为闸板半开状态下介质冲刷会快速损伤密封面。从结构上看，阀体采用直通式流道，介质流经时阻力较小，阀体内腔设置楔式密封闸板，通过手轮带动阀杆旋转，将旋转运动转化为闸板的直线升降，从而实现启闭动作。明杆结构的优势在于阀杆的升降行程可以直接从外部观察，操作人员能够直观判断阀门的开度状态，同时阀杆螺纹位于阀体外部，不直接与管内介质接触，对于含有轻微颗粒或腐蚀性的工况，能降低螺纹被介质腐蚀、卡涩的概率。两侧连接法兰按照对应压力等级的标准布置螺栓孔，

　　安装时法兰端面需与管道法兰保持平行，密封垫片居中放置，螺栓按对角顺序分次均匀紧固，避免因偏载造成阀体法兰变形或密封失效。手轮采用轮辐式结构，在保证操作扭矩传递强度的同时减轻整体重量，手轮与阀杆通过键或方榫结构连接，确保操作时无打滑空程。中法兰部分采用螺栓压紧垫片的方式实现阀盖与阀体的密封，这种结构便于后期拆解维护，更换内部密封件或清理闸板卡槽时无需将整个阀体从管线上切割下来。建模过程中需要重点保证闸板楔角与阀体密封面的角度匹配，阀杆梯形螺纹的传动配合，以及填料函部位的轴向尺寸链，这些位置直接关系到阀门的外漏与内漏控制。在管线布置时，要为手轮操作预留足够的侧向空间，同时考虑阀杆上升后的顶部净空，

　　避免阀门全开后阀杆与上方管线或桥架发生干涉。对于水平安装的管线，该闸阀通常保持阀杆垂直向上的姿态，不建议阀杆水平或倒装，否则会造成填料受力不均、闸板单侧偏磨等问题。模型完整还原了阀体、阀盖、闸板、阀杆、填料压盖、手轮、连接螺栓等核心零件的装配关系，能够直接用于结构校核、安装干涉检查以及阀门选型阶段的空间布局验证，帮助设计人员在管线设计阶段提前确认操作空间与安装边界，减少现场施工时的返工概率。
