三通式球阀工业管路控制结构设计

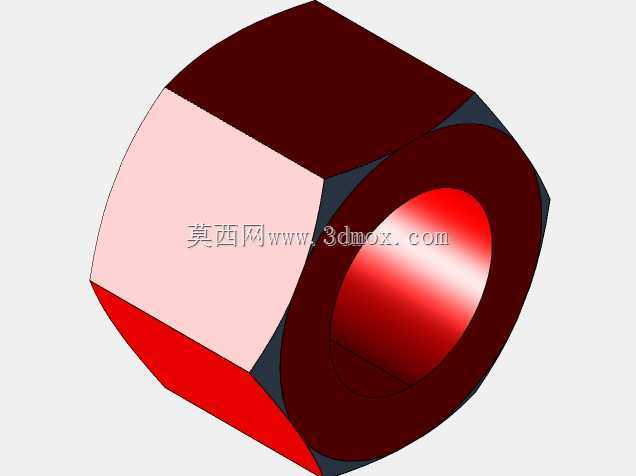

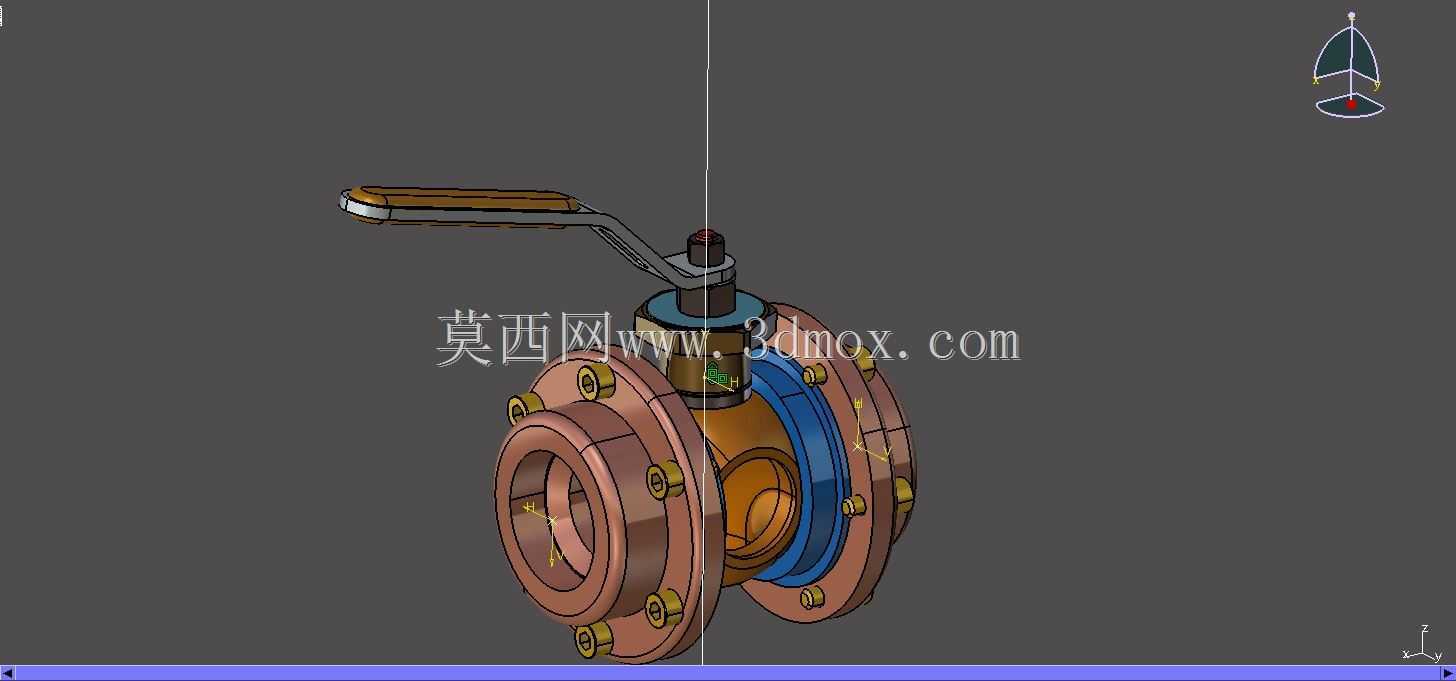

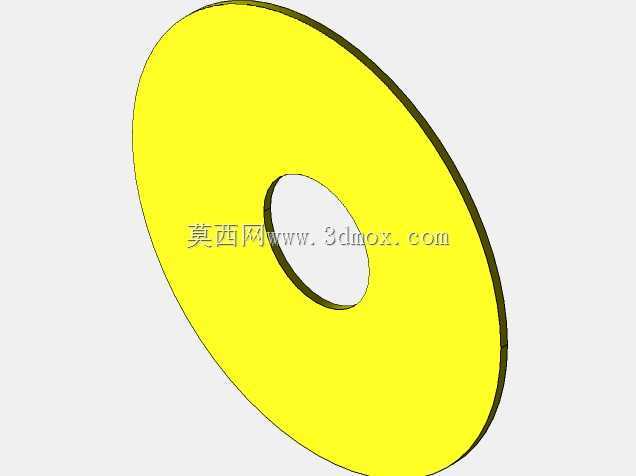

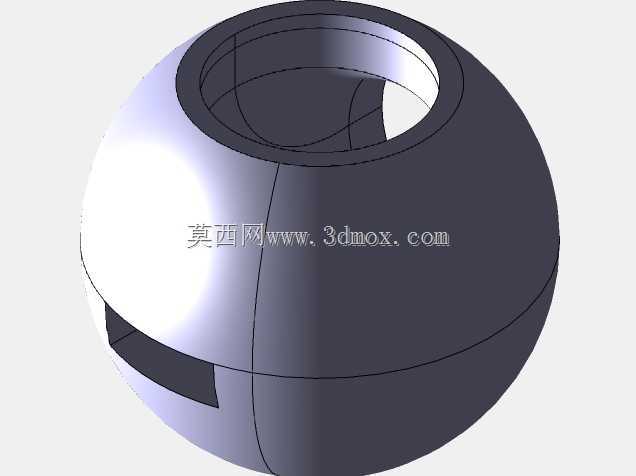

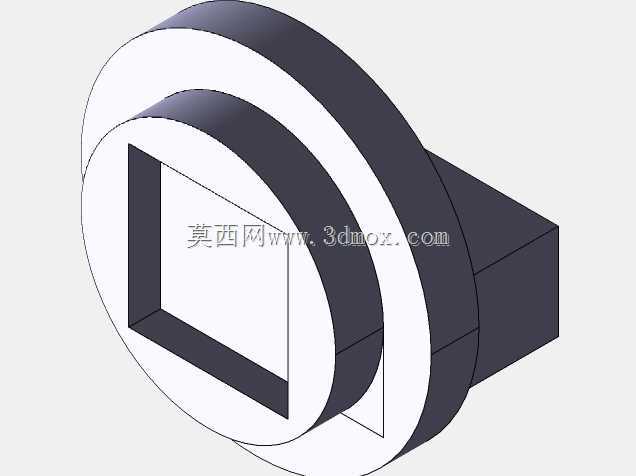

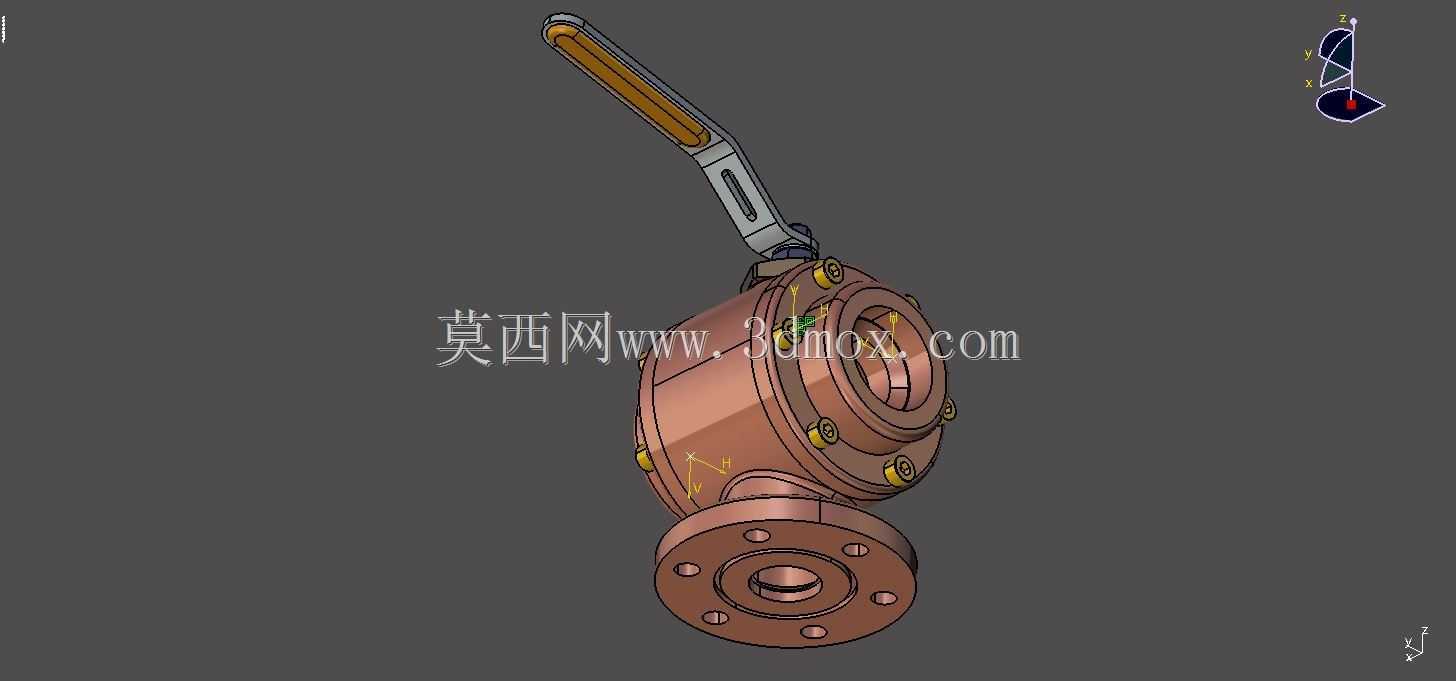

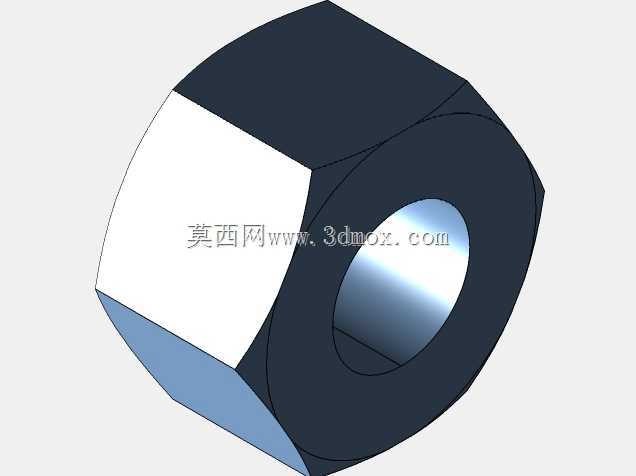

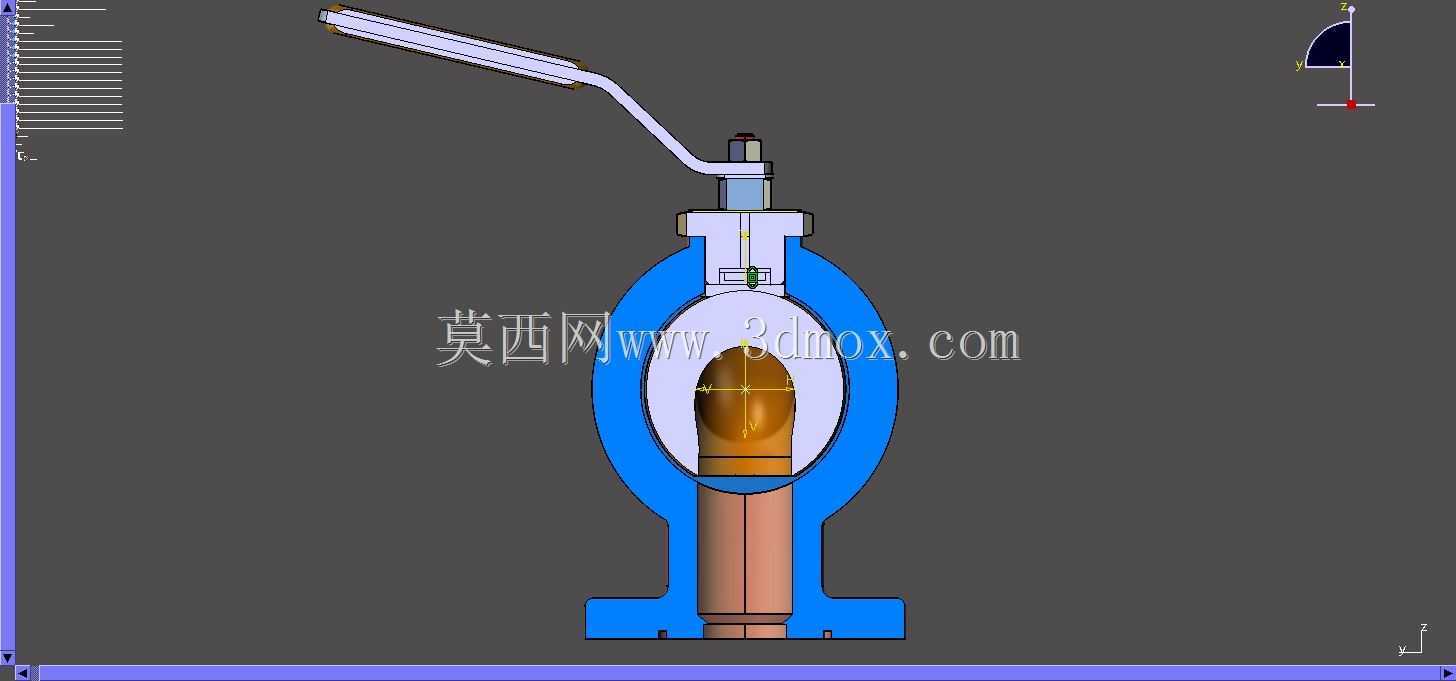

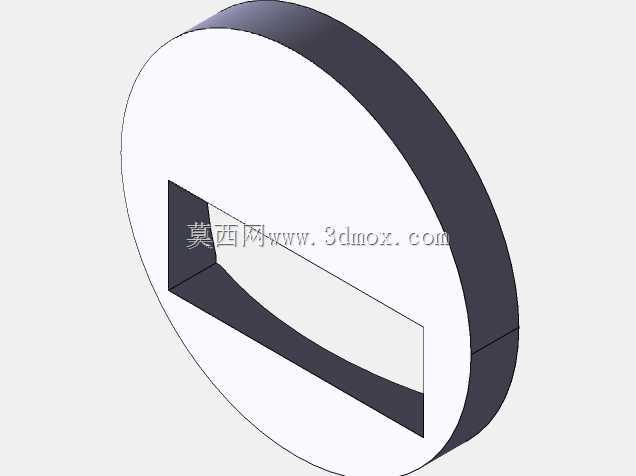

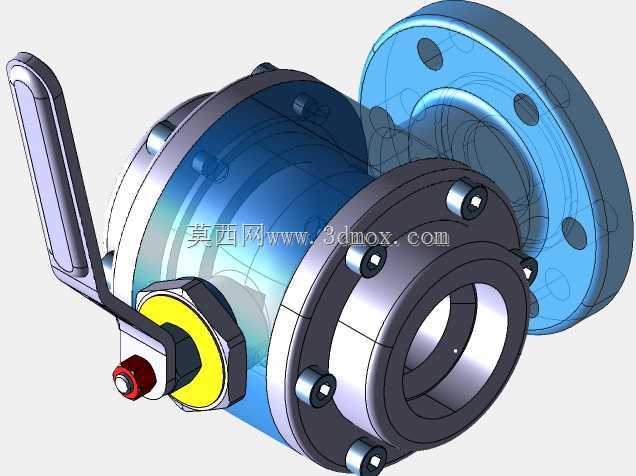

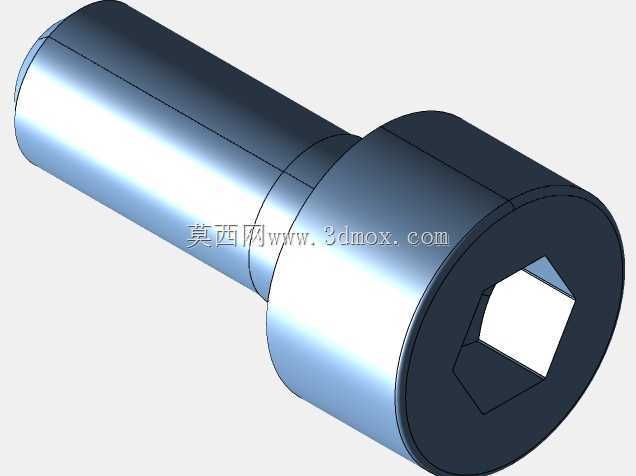

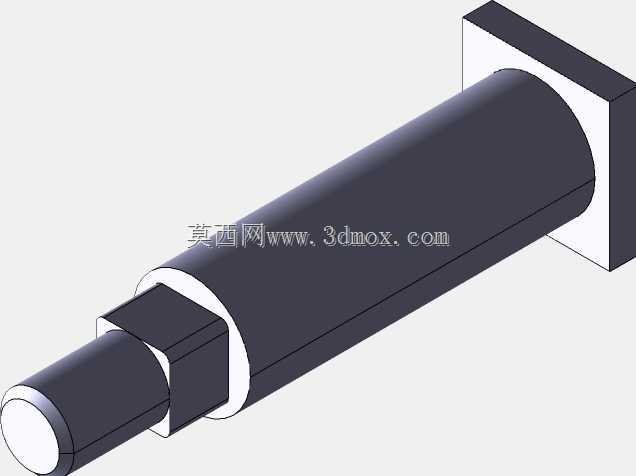

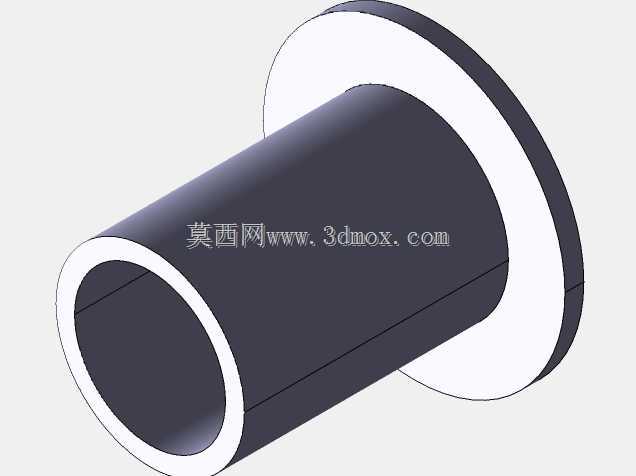

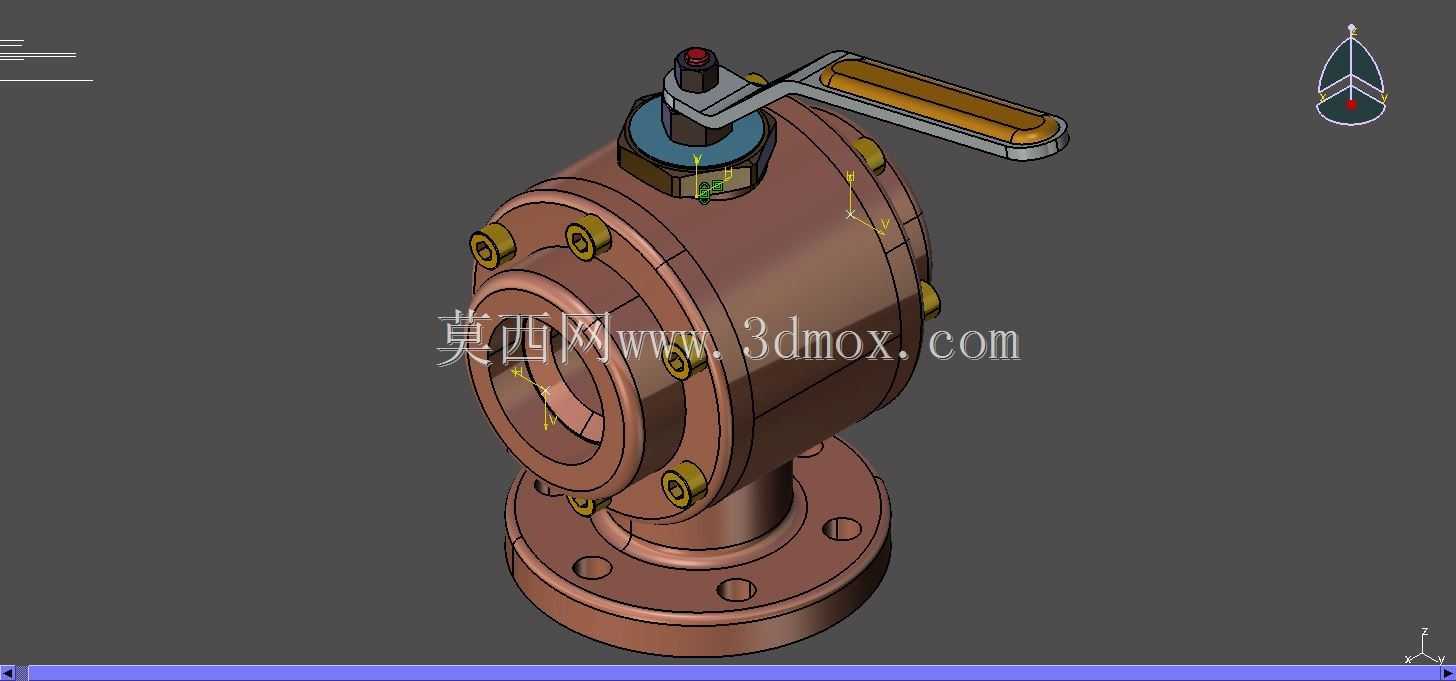

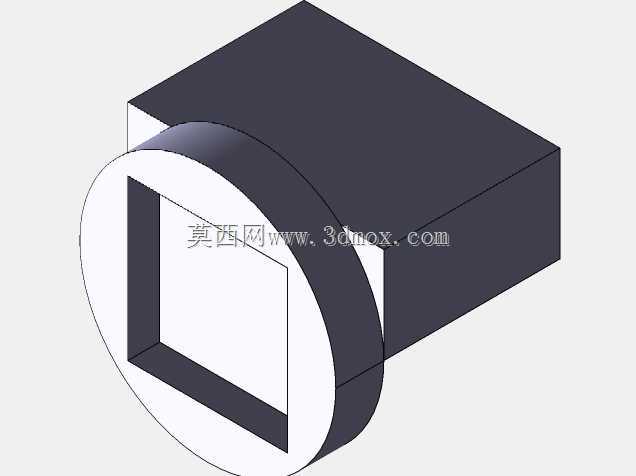

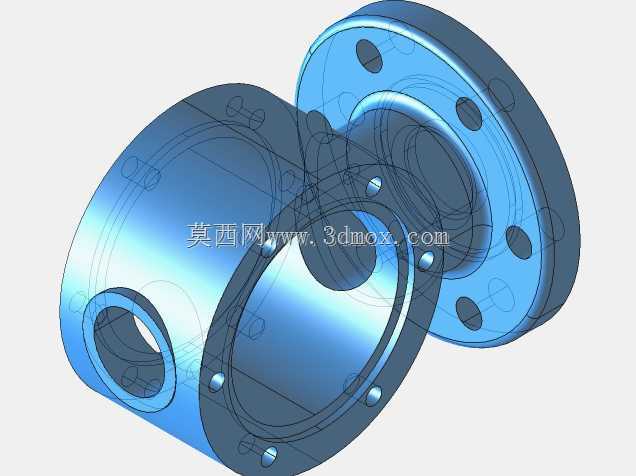

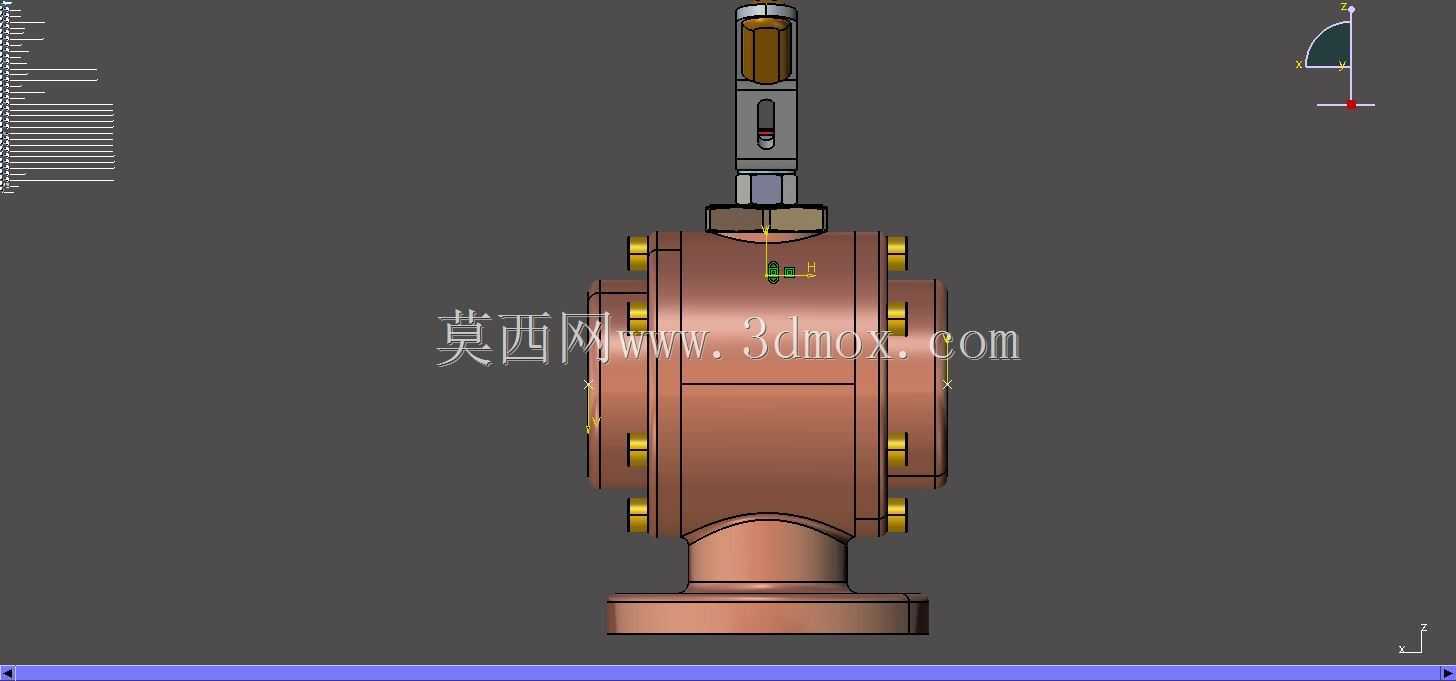

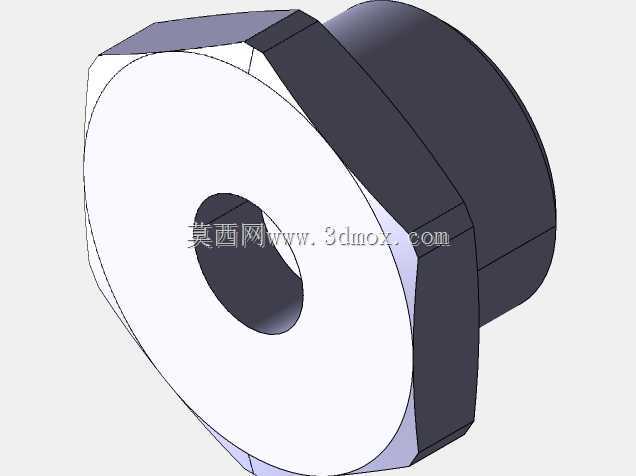

　　在化工流体输送、市政给排水、暖通空调循环、工业制程管路系统中，三通球阀是实现介质流向切换、支路分流、合流管控的核心控制部件，区别于常规两通截断类球阀，该结构可在单阀位完成多通路的介质流向调整，减少管路中阀门布设数量，降低系统泄漏点与管路阻力损失。从结构设计逻辑来看，该球阀采用T型或L型球体通路结构，球体与阀杆采用防飞出设计，在中低压管路工况下，可通过阀杆带动球体旋转90度即可完成通路状态切换，操作扭矩小，启闭动作迅速，可适配手动、气动、电动等多种驱动方式的加装需求，无需对阀体主体结构做大幅改动。设计过程中充分考虑安装边界的适配性，阀体两端连接尺寸符合通用管路法兰、螺纹连接的标准规范，安装时无需额外定制转接配件，

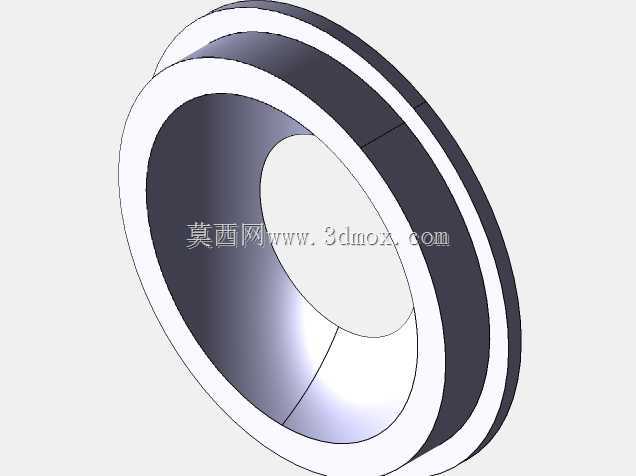

　　可直接对接同通径的工业管路，阀体外部结构预留了驱动装置的安装定位面，适配自动化产线的远程控制改造需求。球体密封面采用高精度研磨加工，密封副配合间隙控制在微米级，在额定工作压力范围内可实现零泄漏截断，同时球体的流道设计采用等径通孔结构，介质通过时的流阻系数与同通径直管段基本一致，不会出现明显的介质压降与紊流现象，可适配水、油品、弱腐蚀性化工介质等多种流体的输送管控。在实际工况应用中，该类三通球阀常被用于换热系统的冷热介质切换、水处理系统的支路分流、化工制程的物料配比合流场景，相比采用多个两通阀组合实现流向切换的方案，单只三通球阀的安装空间占用更小，操作逻辑更简单，后期维护时仅需定期检查阀杆密封填料的磨损情况，

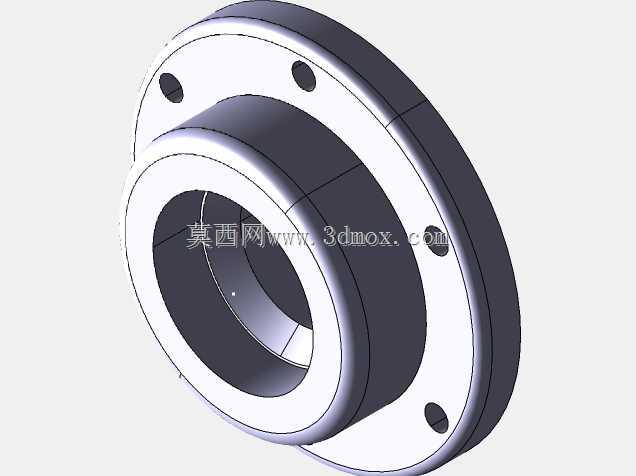

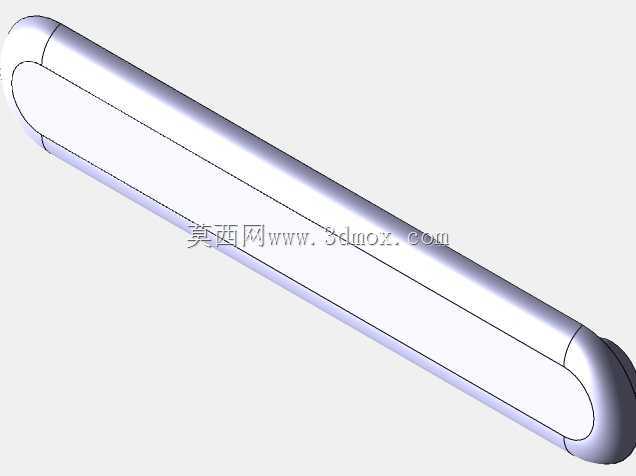

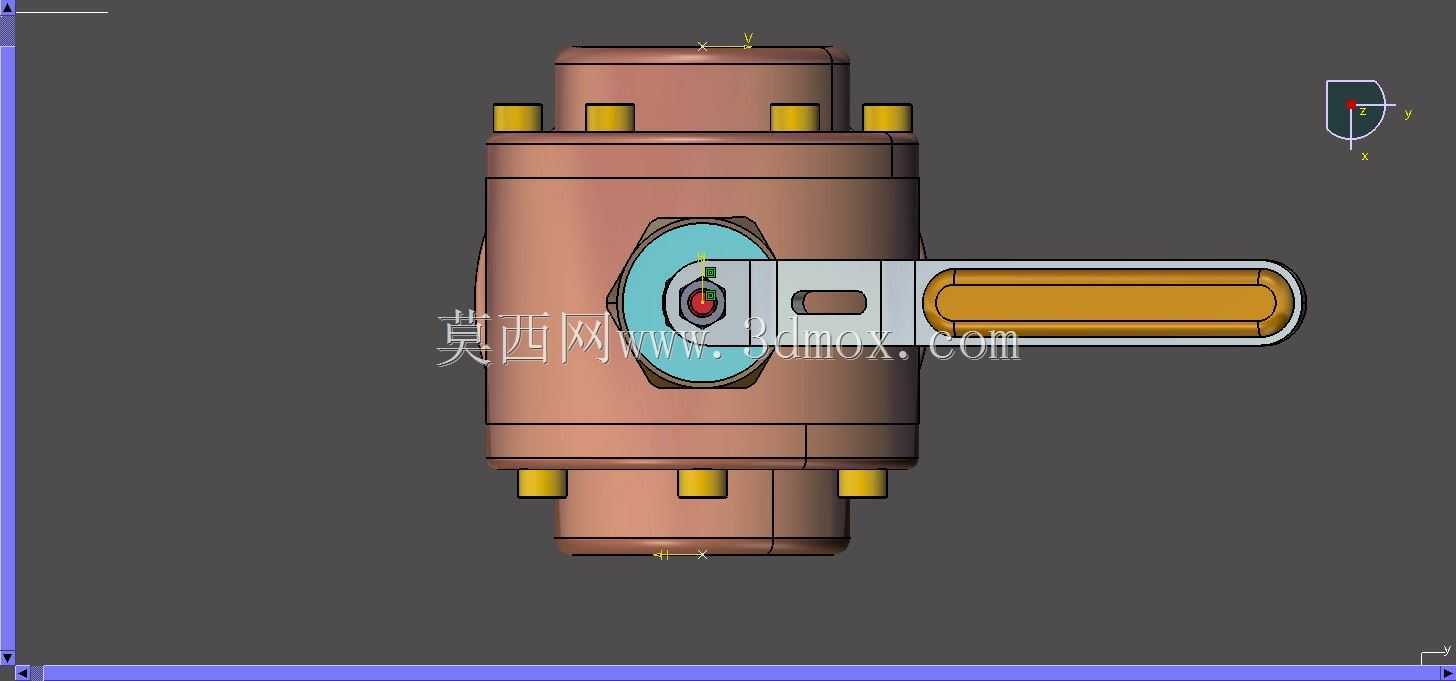

　　无需拆解多组阀门做同步校验，大幅降低运维工作量。建模过程中对球体的转动行程做了限位结构设计，避免操作时旋转过位导致通路错位，同时阀体的中法兰连接螺栓孔位做了对称布局，可适配不同安装方向的管路走向，无需考虑阀体安装朝向对操作空间的影响，手轮操作位置预留了足够的操作间隙，即使在管路密集的阀组区域也可完成手动启闭操作。
