家用厨房手烤架夹式开合结构设计

　　该手烤架结构主要面向家庭厨房煎烤、烘焙及小型户外野餐场景，用于夹持面包片、肉饼、三明治等食材，在翻面或取放过程中避免手部直接接触高温盘面，同时通过上下压板对食材形成均匀施压，改善煎烤过程中的受热贴合度。

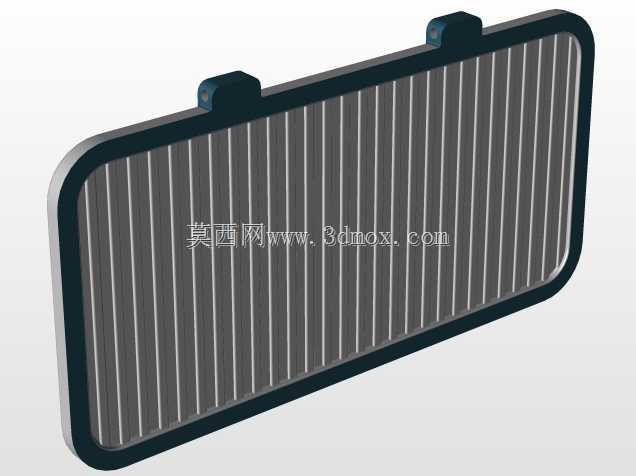

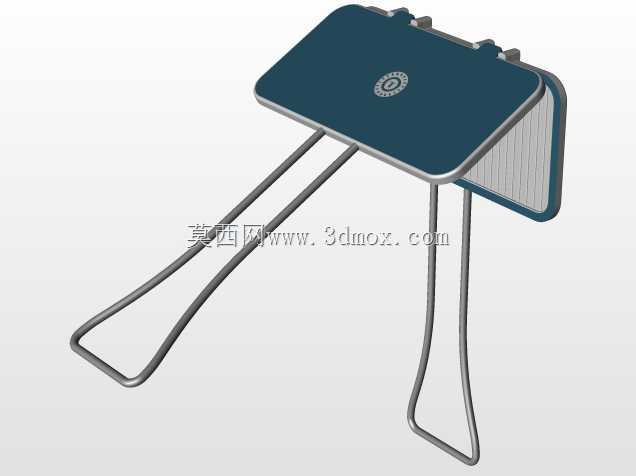

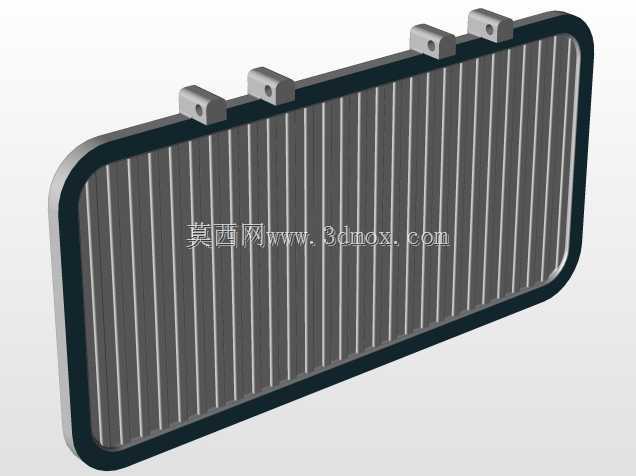

　　从实际使用角度看，这类器具的核心并不在复杂传动，而在夹持稳定性、开合行程与操作手感之间的平衡。模型中可见两块近似矩形的压板主体，边缘做包边处理，可降低薄金属板边缘划伤风险；上压板设置长柄式把手，双杆从压板后侧向上延伸并形成握持区，操作者在压合时手腕可保持自然角度，长时间使用不易产生明显疲劳。下压板对应位置设置连接座，用于与上盖铰接并限制开合角度，使烤架在完全打开时仍能保持稳定支撑，不会因后侧支点过小而向后翻倒。

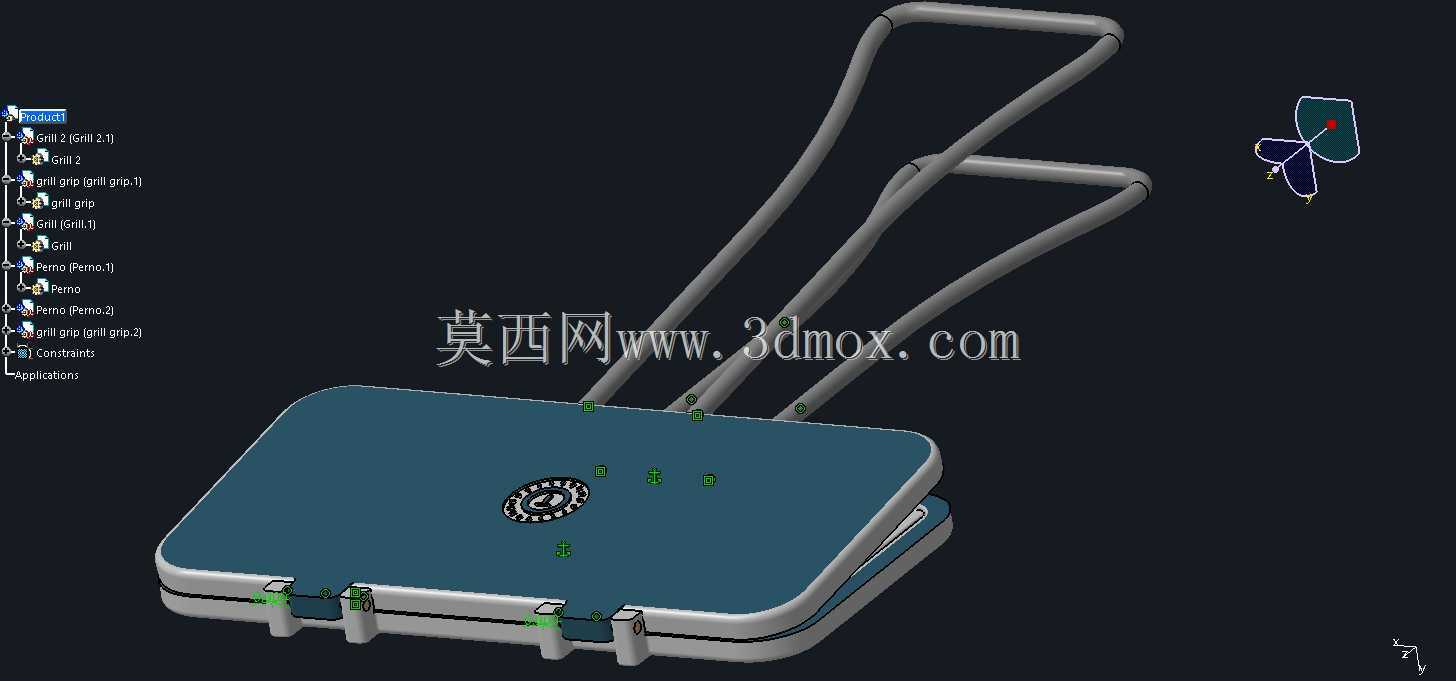

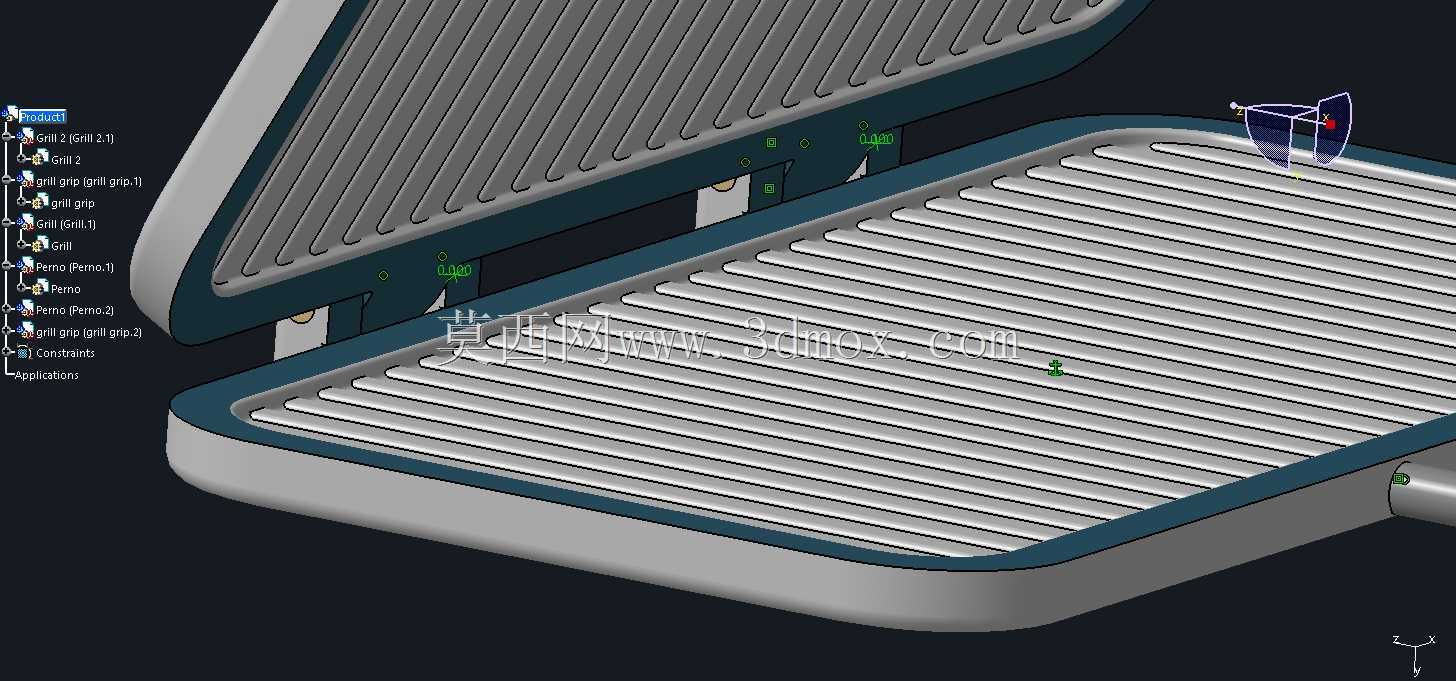

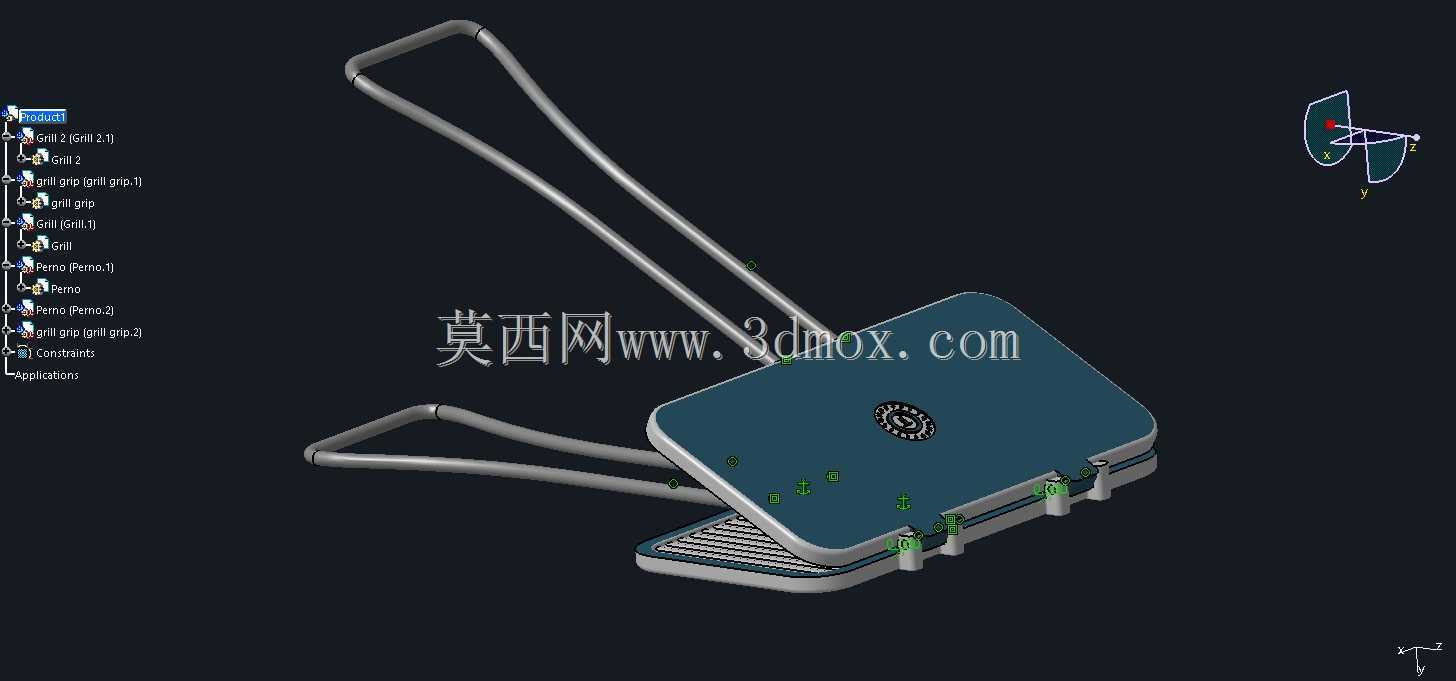

　　结构设计上，把手采用双杆支撑而非单杆，目的在于提高压板受力均匀性。单把手在压合时容易造成单侧偏载，导致食材边缘压紧而中部翘起；双杆沿压板宽度方向分布后，按压力可更均匀传递至板面，尤其适合厚度不均的肉类或膨胀后的面包片。铰接区域保留了足够的回转间隙，既保证开合顺畅，也为实际生产中的钣金公差、表面涂层厚度以及热膨胀预留补偿空间。压板表面可见的定位孔与凸台结构，可用于安装防粘衬板、导热板或标识件，也可作为后续增加锁扣、导流槽时的装配基准。

　　尺寸边界方面，压板长宽比例接近常见吐司与小型煎烤盘，能够覆盖单份主食加工需求；把手向后上方延伸，使握持区远离高温区，降低热辐射对手部的影响。安装与使用时需重点确认台面预留深度，因为烤架打开后后侧把手会占用额外空间；若嵌入厨电或与电炉配合，还应校核压板闭合高度与铰接轴位置，避免与加热管、锅沿或台面挡边发生干涉。整体结构以钣金折弯、杆件弯形和销轴连接为主，工艺路线清晰，适合小批量五金制品开发，也可作为厨房夹持类器具的结构参考。
