内燃机活塞精密结构三维造型设计

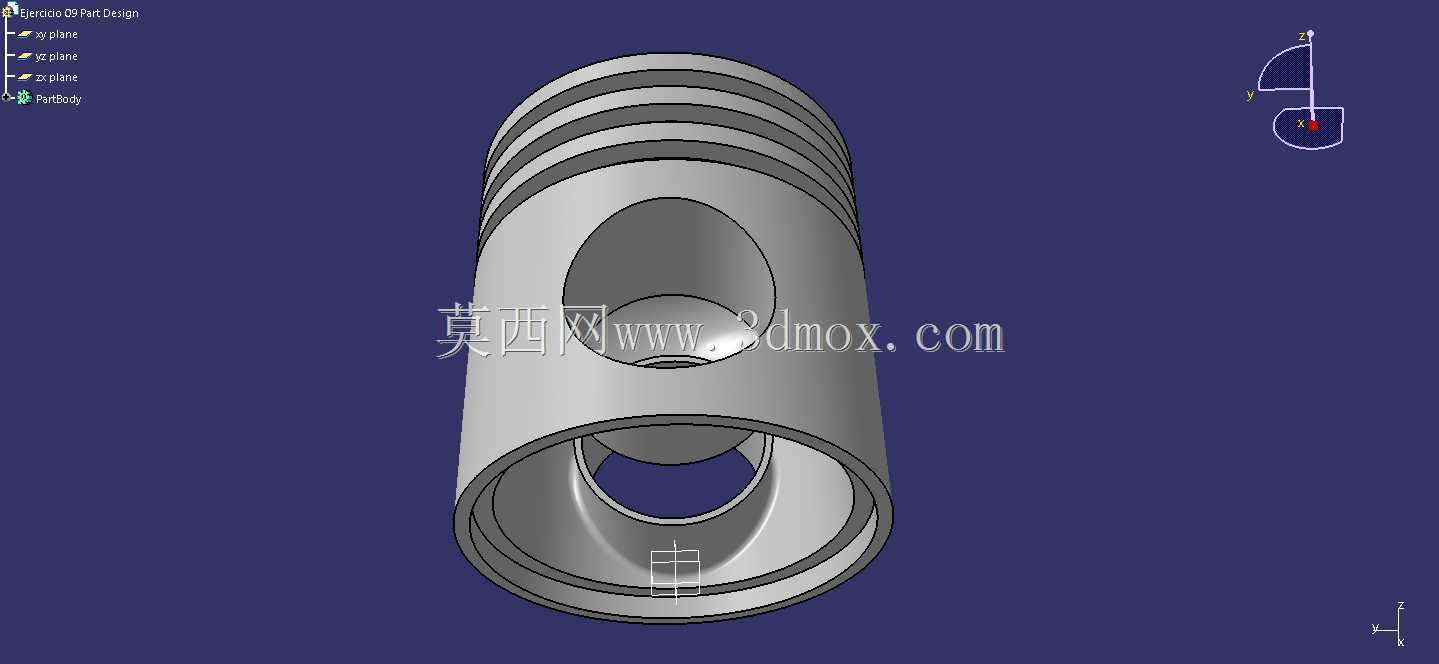

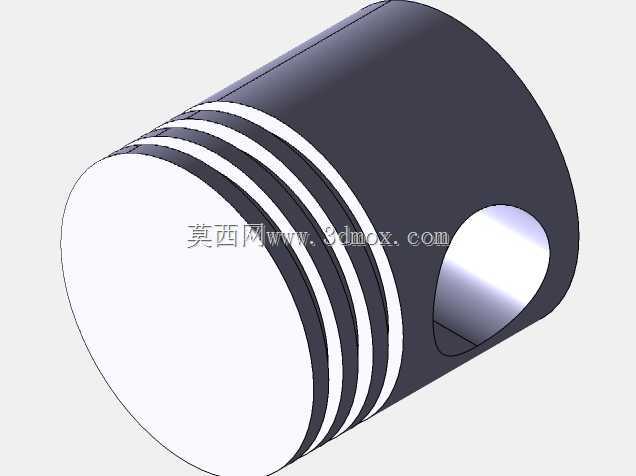

　　活塞是内燃机完成能量转换的核心运动部件，在气缸内承受燃烧气体的高温高压作用，将燃气作用力通过活塞销传递给连杆，最终驱动曲轴旋转输出机械功。这款活塞模型完整还原了车用往复式发动机活塞的典型结构，可用于动力总成结构教学、发动机装配仿真、运动干涉校核以及零部件逆向设计参考。从结构设计逻辑来看，活塞顶部直接与高温燃气接触，工作中需要承受周期性变化的机械载荷与热载荷，因此造型上采用了平顶式燃烧室配合结构，顶面平整无复杂凹坑，加工工艺性好，能够适配多数小排量自然吸气汽油机的压缩比设计需求。活塞头部加工有三道环形槽，上方两道为气环安装槽，用于密封气缸内的高压燃气，防止燃烧气体窜入曲轴箱；最下方一道为油环安装槽，油环可刮除气缸壁上多余的润滑油，

　　避免机油进入燃烧室参与燃烧，同时在缸壁表面均匀布油，减少活塞与缸套之间的摩擦磨损。环槽的轴向宽度、径向深度以及槽底过渡圆角都经过严谨设定，既保证活塞环有足够的安装与活动余量，又能避免环槽在交变载荷下出现应力集中。活塞裙部在模型中呈现为完整圆柱面，实际工作中裙部主要起导向作用，承受连杆摆动产生的侧向压力，引导活塞在气缸内沿轴向往复运动。裙部的型线设计通常会考虑热膨胀量差异，常温下并非正圆，而是带有一定椭圆度与中凸度，保证发动机达到工作温度后裙部能均匀贴合缸壁，避免冷态敲缸、热态拉缸。模型侧面开设的通孔为活塞销座孔，销座内部带有加强筋结构与活塞头部相连，用于安装活塞销，将活塞承受的气体力可靠传递至连杆小头。

　　销孔与活塞销采用高精度间隙配合，销座两端通常还会设置卡环槽，用于安装挡圈限制活塞销轴向窜动，防止销端刮伤气缸内壁。在安装边界方面，活塞的外径尺寸需与对应气缸内径保持严格配合间隙，间隙过大会导致气缸密封不良、压缩压力不足，间隙过小则会在热态下出现活塞卡滞、胀缸故障。活塞的总高度决定了其在气缸内的运动导向长度，直接影响往复运动的稳定性；销孔中心到活塞顶面的压缩高度，更是直接决定发动机的实际压缩比与配气相位匹配关系，是动力总成设计中必须严格管控的关键尺寸。建模过程中完整保留了各部位的壁厚变化特征，活塞内腔并非等厚结构，顶部壁厚、环槽区域壁厚、销座区域壁厚根据热流分布与受力路径差异化设计，在保证结构强度的前提下尽可能降低活塞整体质量，

　　减小往复运动惯性力，降低曲轴连杆机构的动载荷。这类活塞广泛应用于乘用车汽油机、小型通用动力机械、摩托车发动机以及小型农用动力设备中，工作转速区间宽，对结构可靠性、尺寸精度、热变形控制都有极高要求。通过三维模型可以直观拆解活塞与活塞环、活塞销、连杆、气缸套等周边部件的装配关系，验证活塞在上止点、下止点位置是否与气门、缸盖等部件存在运动干涉，也可用于有限元分析前的几何模型导入，开展温度场仿真、应力应变分析以及疲劳寿命校核，为活塞的结构优化、材料选型、工艺制定提供直观的三维数模支撑。
