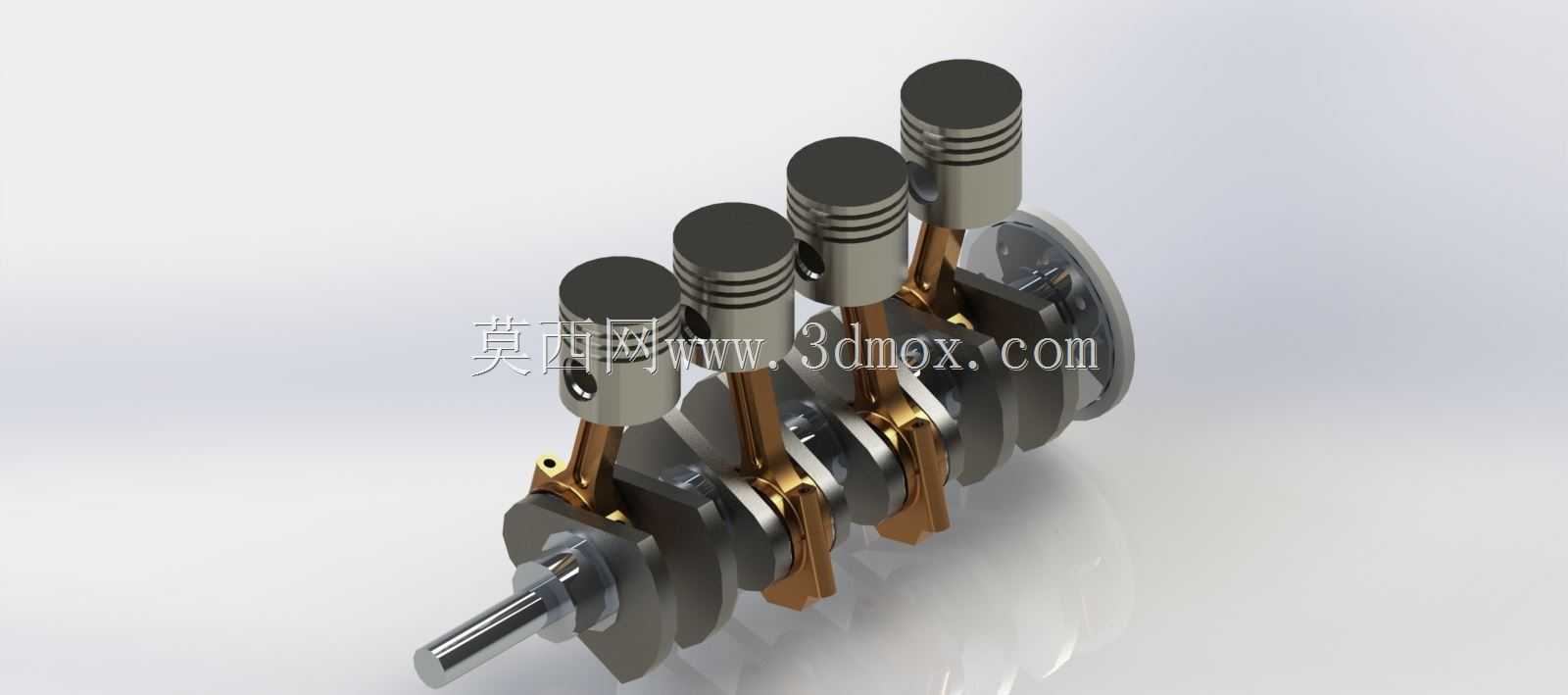

直列四缸发动机曲柄连杆活塞总成

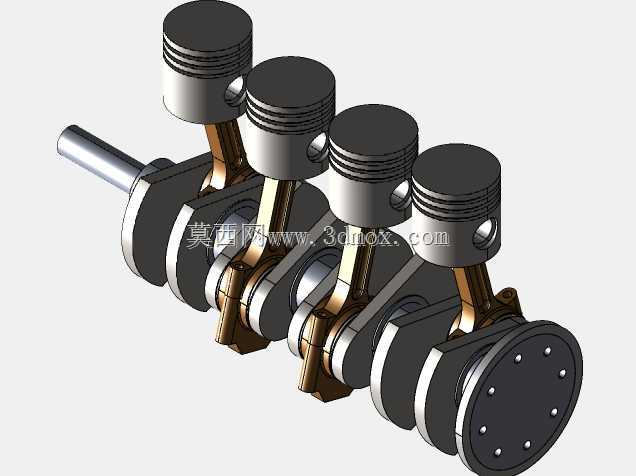

　　这套直列四缸曲柄连杆活塞总成，是往复式内燃机完成热能向机械能转换的核心运动部件，常见于乘用车汽油机、小型柴油机、固定式动力机组以及通用工程机械的动力单元中。整套结构在建模时完整还原了曲轴主轴颈、连杆轴颈、平衡块、连杆总成与活塞的装配关系，可直接用于运动干涉校核、动力学仿真演示以及教学实训场景。

　　从实际工况出发，曲轴采用整体式锻造轴类结构思路，四组连杆轴颈按1-3-4-2的发火间隔角沿周向错开布置，相邻曲拐之间设置平衡重块，用来抵消活塞往复运动与连杆旋转产生的一阶、二阶惯性力，降低整机运行时的振动幅值。主轴颈与缸体主轴承座配合，两端预留油封安装轴段与飞轮连接法兰边界，前端可布置正时齿轮、皮带轮驱动附件，输出端通过飞轮对接离合器或液力变矩器，轴向定位尺寸完全遵循常规直列四缸机型的布置逻辑。

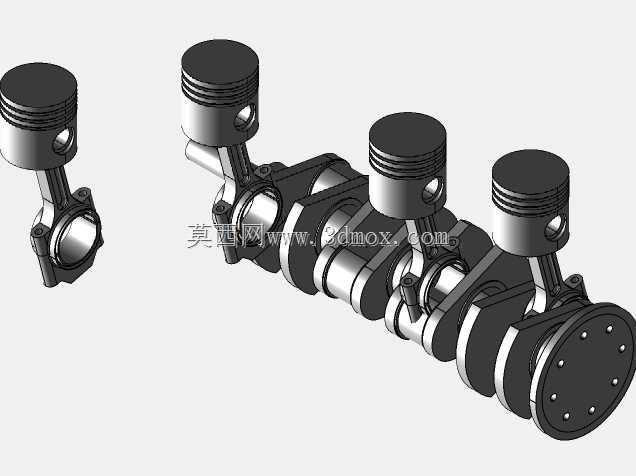

　　活塞部分采用平顶燃烧室结构示意，裙部预留活塞销座孔，环带区域区分出三道环槽：两道气环负责密封燃烧室内高压燃气，油环用于刮除缸壁多余润滑油。连杆采用胀断式工字截面造型，大头剖分面与连杆轴颈配合，小头通过活塞销与活塞铰接，将活塞的直线往复运动转化为曲轴的旋转扭矩。建模过程中严格保留了各运动副之间的合理配合间隙，可直接在装配环境中添加旋转马达模拟完整工作循环，验证活塞上止点、下止点行程与曲轴转角的对应关系，避免气门、活塞与缸壁之间出现运动干涉。

　　在安装边界上，主轴颈的中心距、连杆轴颈的偏心距直接决定活塞行程与发动机排量，轴向总长度适配主流四缸缸体的曲轴箱空间，连杆大端外径尺寸预留了缸筒拆装的通过间隙。整套模型没有冗余的外部附件，完全聚焦曲柄连杆机构本身的几何特征与装配逻辑，既可以作为新机型概念设计阶段的布置参考，也能用于职业院校讲解内燃机工作原理、机械设计课程中曲柄滑块机构的具象演示，帮助结构工程师快速验证曲拐布置、平衡方案与运动轨迹的合理性。
