工业级卧式承压储运用罐体结构

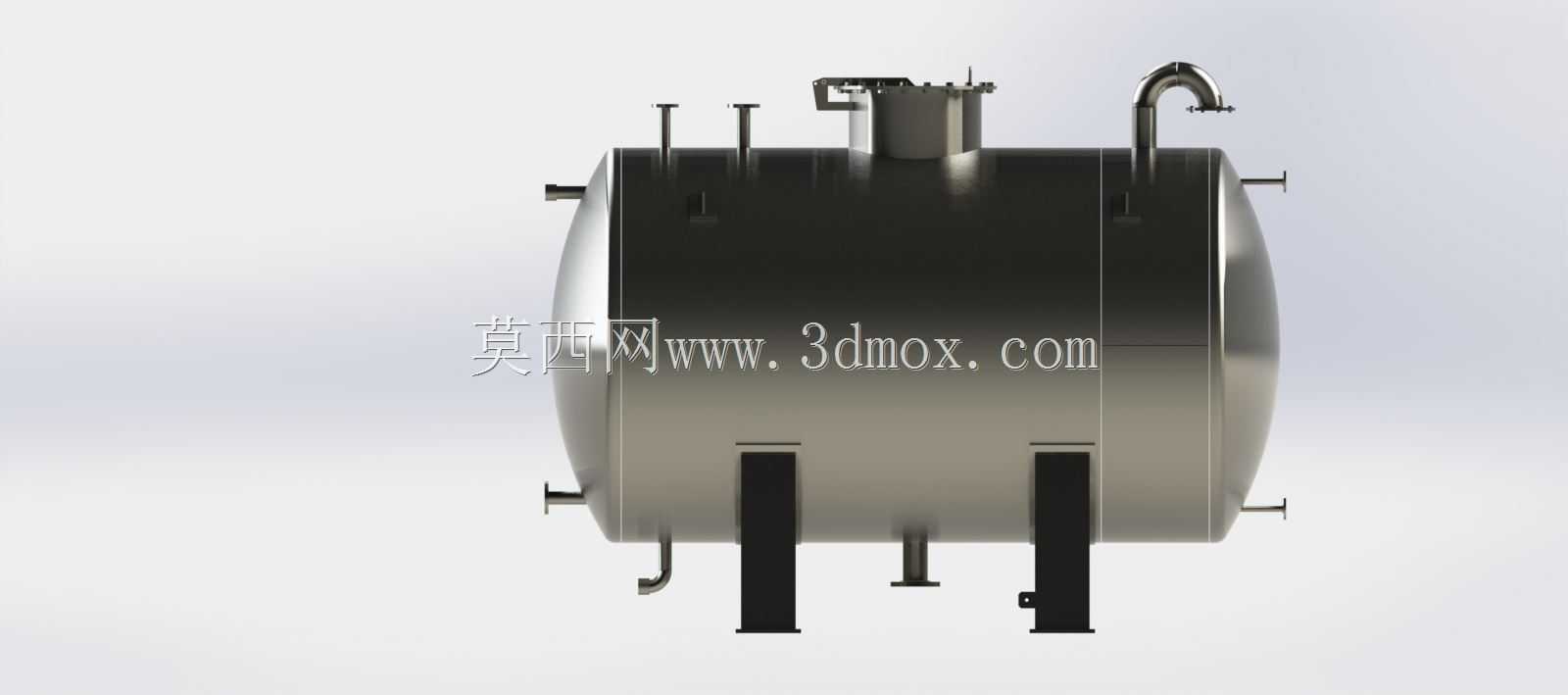

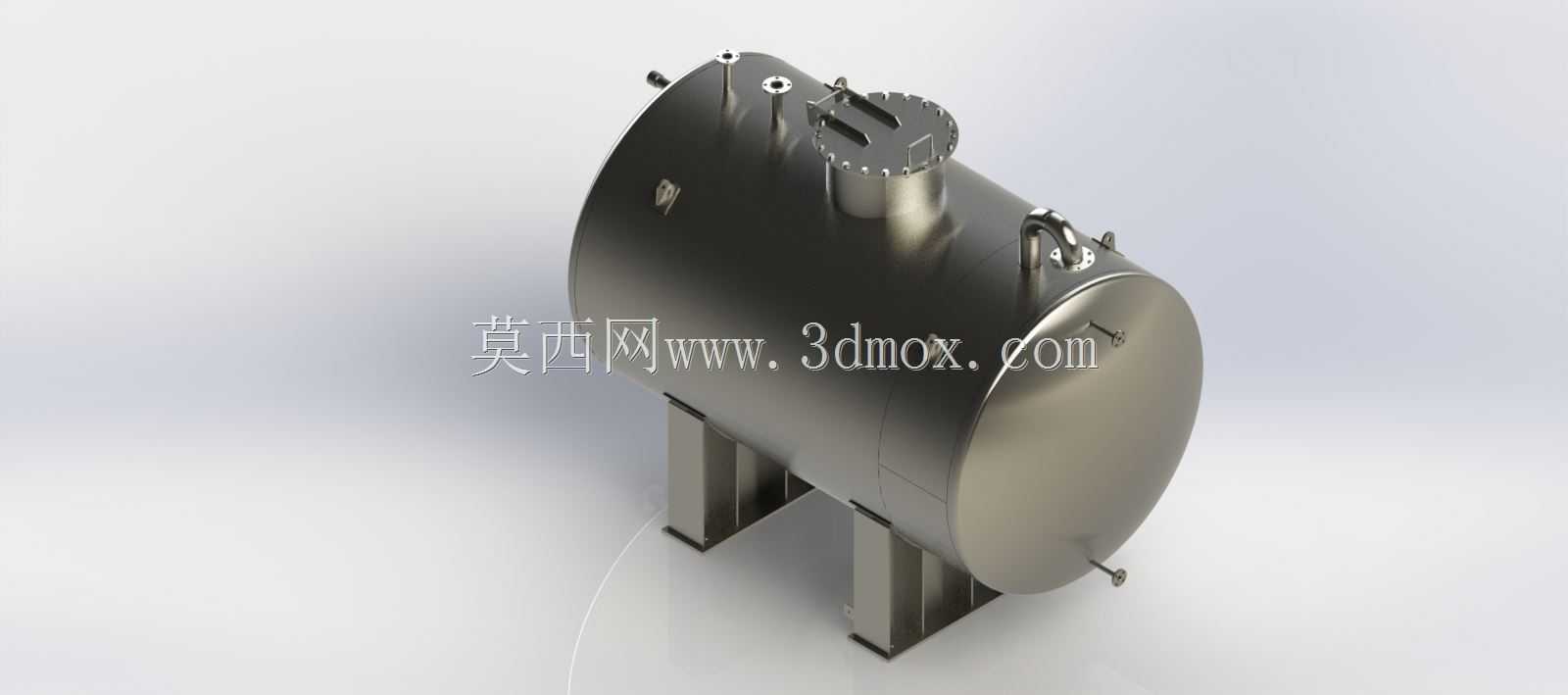

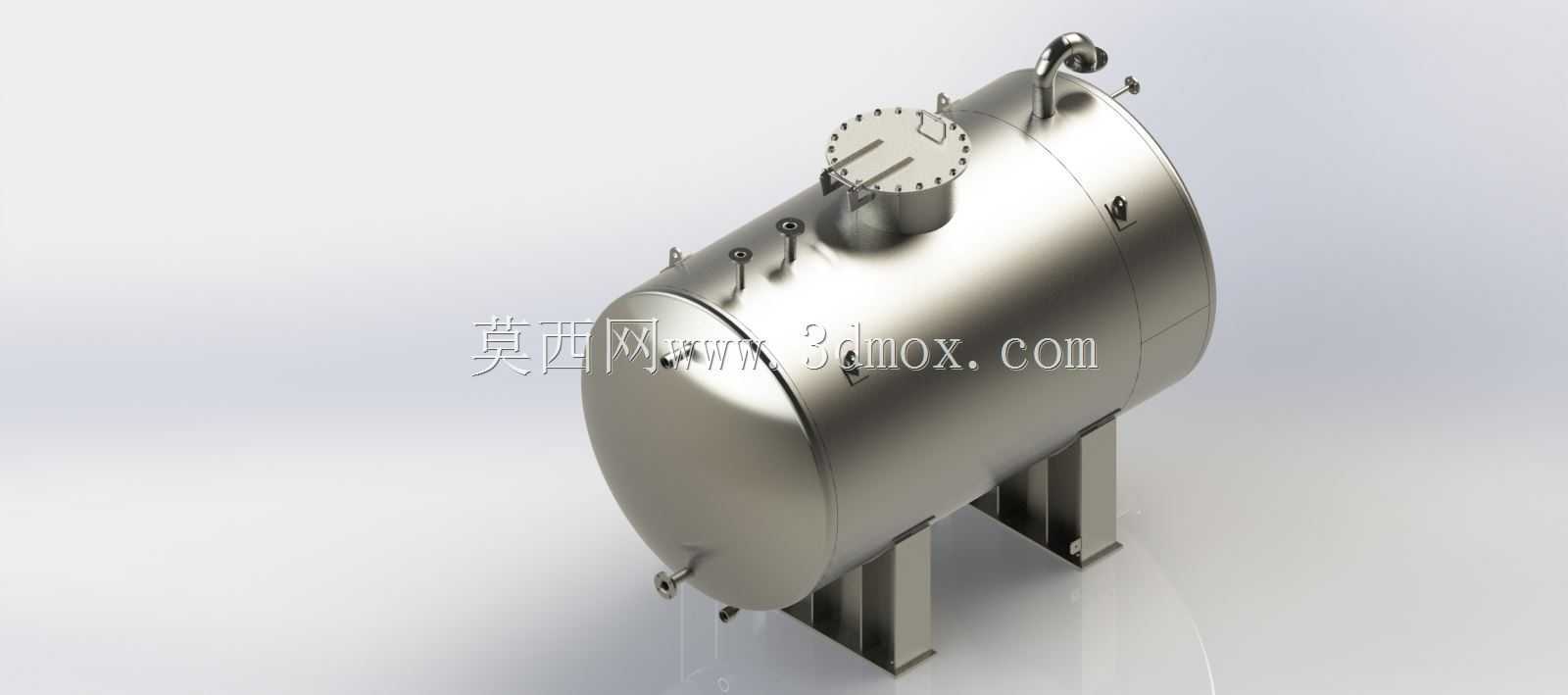

　　这套卧式承压罐体的三维结构，核心面向化工、食品制药、油气储运以及厂区公用工程的中间储料环节，用来在带压工况下暂存气相、气液混合或低黏度液态介质，区别于常压储槽，整体结构需承受内压带来的周向与轴向拉应力，因此筒体与封头的壁厚、接口补强、支座承载都做了对应匹配。从结构布局来看，筒体采用等径直段搭配两端标准椭圆封头，椭圆封头的曲面过渡能有效降低转角处的应力集中，相比平盖封头受力更合理，也比半球封头加工难度更低，是中低压卧式容器的常规选型。筒体顶部集中布置了多组接管，包含人孔、工艺进出管口、仪表接口与安全附件接口：人孔尺寸满足内部检修进出需求，法兰凸缘做了加厚补强，抵消开孔对筒体强度的削弱；不同口径的接管对应介质进出、放空、泄压与液位、

　　压力检测点位，接管方位沿筒体轴向排布，预留了现场配管与阀门操作的侧向空间，避免相邻法兰螺栓拆装出现干涉。底部设置两组对称鞍式支座，鞍座的圆弧支承面与筒体外径贴合，将罐体满载重量均匀传递到基础预埋钢板上；支座立板与底板加设筋板，可约束充放料、温度形变带来的位移，其中一侧支座预留长圆孔，适配筒体热胀冷缩的轴向滑移量，避免附加应力拉裂焊缝。设计阶段先依据公称容积确定筒体直径与直段长度，再结合设计压力、介质腐蚀裕量计算壁厚，所有开孔位置避开筒体纵环焊缝的热影响区，接管法兰压力等级统一匹配系统管级。外形边界上，罐体总长度由封头深度、直段长度与外伸接管长度叠加确定，总高度包含鞍座高度、筒体半径与顶部最高接管的尺寸，

　　安装时需在鞍座周边预留检修通道，顶部接口上方留出阀门操作与仪表拆装空间，侧向留出人孔开启的回转半径。整套结构完整还原了承压罐体的焊缝坡口、法兰密封面、支座螺栓孔等细节，可直接用于布局校核、支承载荷验算与工艺配管干涉检查，也能作为同类容器设计的参照样例，帮助工程师快速确认管口方位、安装净距与承载逻辑，减少前期方案阶段的重复建模工作量。
