工业设备用双导杆式悬挂支撑轴承结构

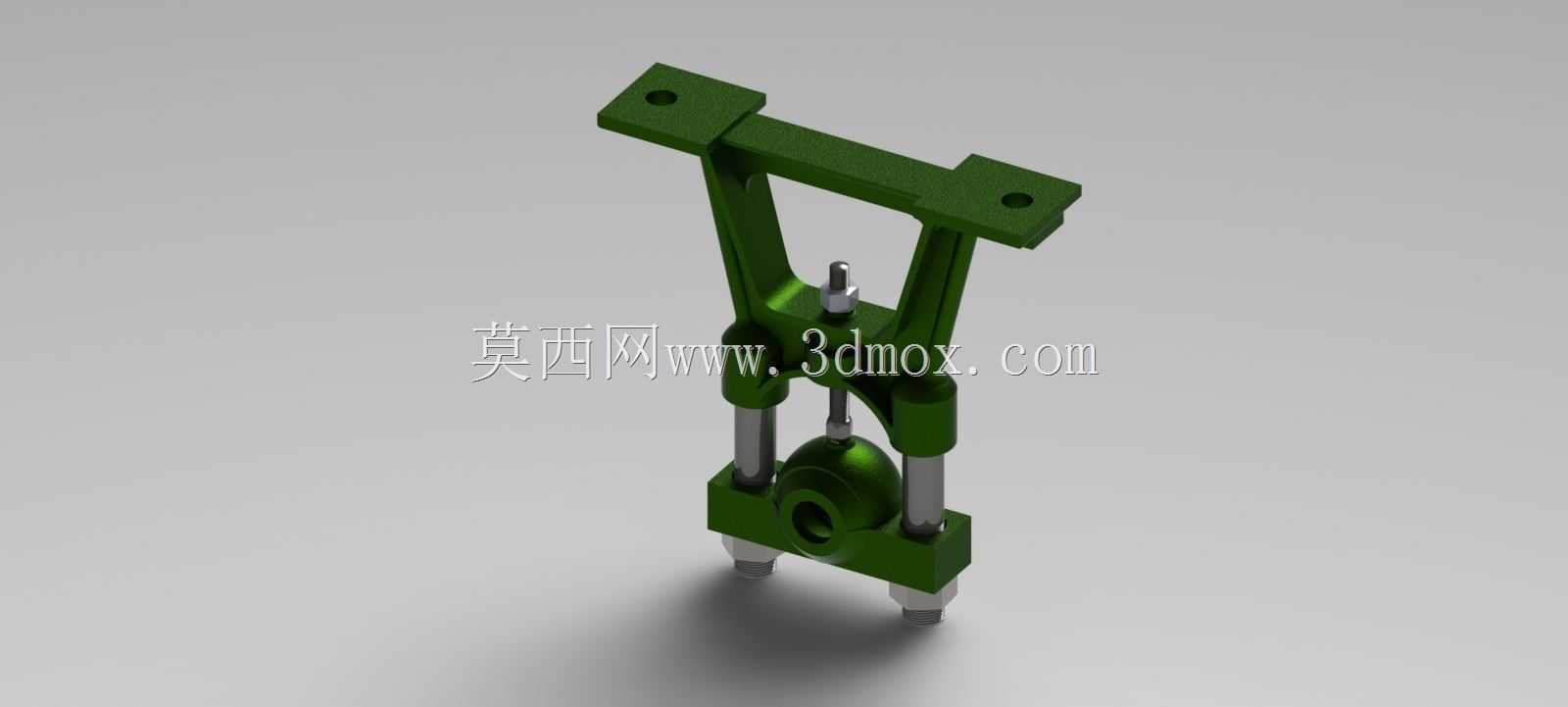

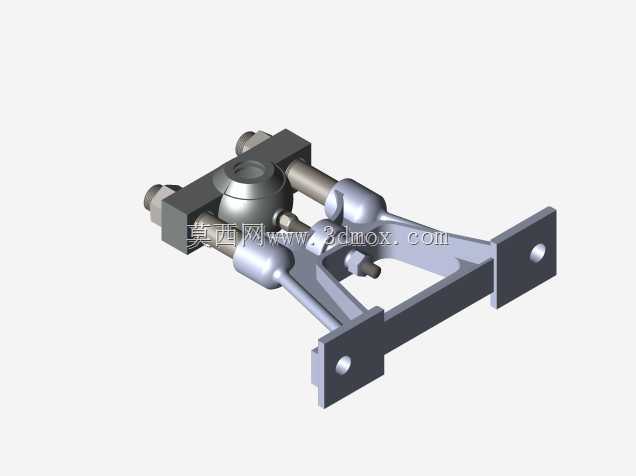

　　该悬挂支撑结构多用于自动化生产线的浮动工位、检测设备的可调安装支座、轻型物料输送线的张紧调节端，也可适配小型实验台架的铰接悬挂点位，承担径向承重同时保留小幅度摆动余量，避免硬连接在设备运行振动中产生应力集中断裂。结构上部采用双侧带安装孔的水平连接板作为固定端，安装孔位间距适配常规40系列铝型材、轻型方钢机架的安装孔距，安装时无需额外加工转接板，可直接通过螺栓锁紧在设备机架的横梁底面，安装面做了铣平处理，保证连接后无倾斜偏载。中部采用对称布置的双光杆导杆作为导向承载结构，导杆表面做硬铬镀层处理，降低滑动摩擦系数同时提升防锈能力，导杆与上部支架、下部铰接座的配合段采用间隙配合，保证上下浮动过程无卡滞，导杆顶端设置限位轴肩，

　　避免浮动超程时结构整体脱开。下部铰接座采用球铰式轴承结构，内孔为贯通光孔，可穿装连接销轴对接下方的执行元件、检测探头或张紧轮组件，球铰结构可补偿安装面的角度偏差，允许下方连接部件在±8°范围内自适应摆动，抵消设备运行中产生的横向窜动与角度偏移。设计过程中优先考虑了受力均匀性，双侧导杆对称布置在铰接座两侧，承重时载荷通过两根导杆均匀传递到上部安装板，避免单导杆结构受偏载产生的弯曲变形，支架主体采用一体化铣削成型的三角加强筋结构，在控制整体重量的前提下提升了支架的抗扭刚度，避免长期承重出现支架开口变形。安装边界上，上部连接板总宽度适配常规轻型机架的横梁宽度，整体垂向高度可根据导杆的有效行程做适配调整，浮动行程范围内无外部干涉结构，

　　下部铰接座的连接孔直径适配常规M8-M12规格的连接销轴，可直接对接市面通用的标准连接件，无需定制异型销轴。日常使用中，导杆配合位置可定期涂抹润滑脂降低磨损，球铰位置设置有防尘间隙，可阻挡大部分车间粉尘进入配合面，延长维护周期，整体结构无易损的弹性元件，长期运行可靠性更高，适合在有持续振动、需要小范围浮动调节的工业工位使用。
