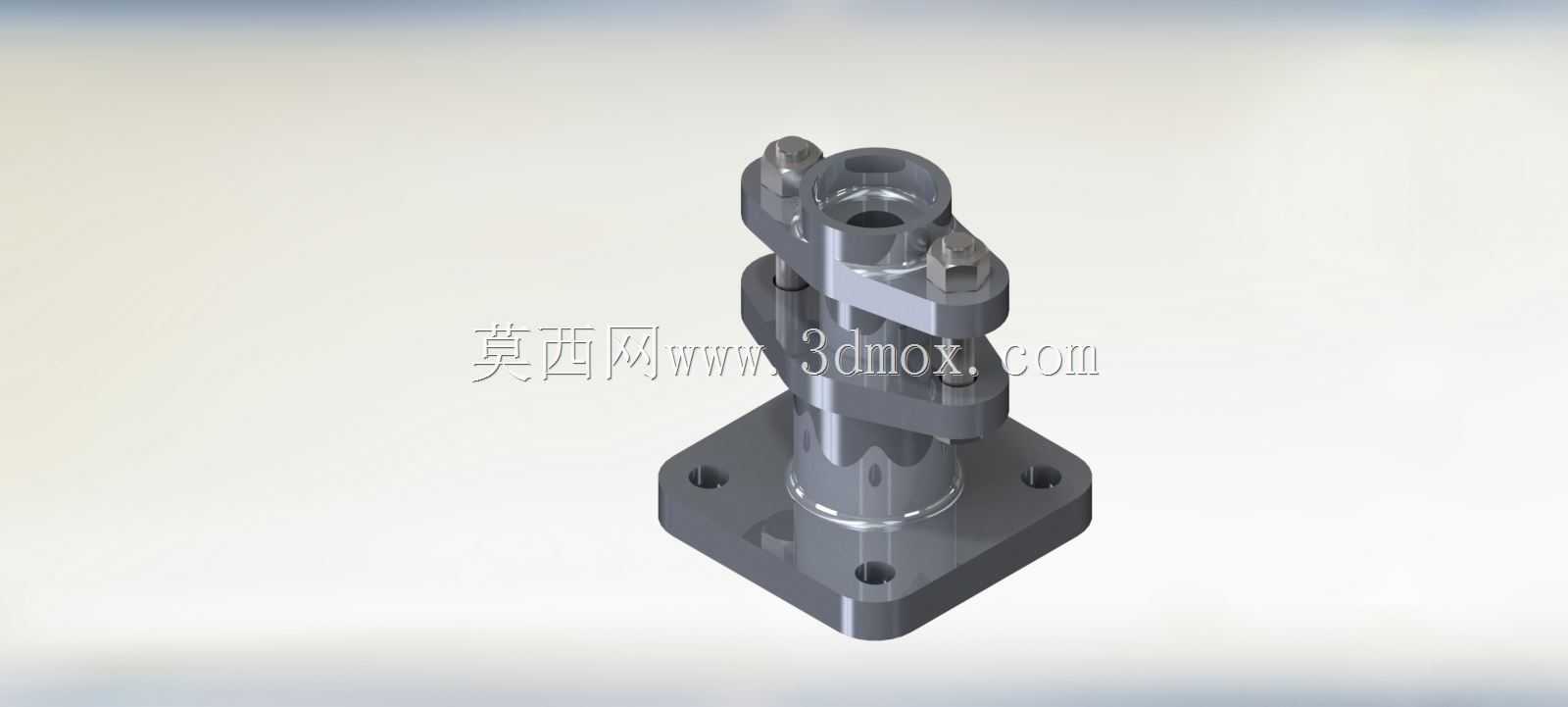

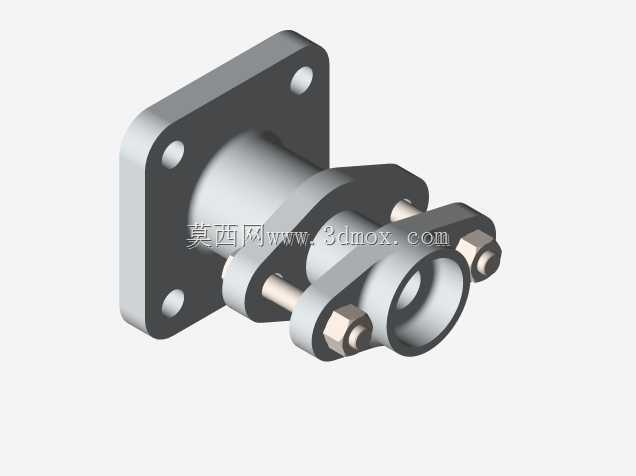

法兰安装式柱体夹紧连接传感基座结构

　　该结构件主要应用于工业传感检测场景中，作为传感元件的安装承载基体，适配各类需要刚性固定、精准对位的柱式传感单元安装需求，常见于自动化生产线的工位检测、流体管路参数监测、设备运行状态传感点位布设等工况，可在存在小幅振动的工业环境下为传感元件提供稳定的安装支撑，避免传感元件因安装松动出现检测数据漂移、对位偏差等问题。从功能特性来看，该结构采用方形法兰底座作为安装基础，底座上预留四个对称分布的安装通孔，可通过螺栓直接固定在设备安装面、管路支架或者工装台面上，安装孔的对称布局能够保证安装后受力均匀，抵消侧向载荷带来的倾覆力矩。上部采用双抱箍式夹紧结构，通过两侧的锁紧螺栓实现对柱形传感主体的抱紧固定，

　　这种夹紧式设计无需在传感元件外壳额外加工安装螺纹或者定位槽，可适配一定直径公差范围内的柱式传感元件，同时方便后期传感元件的拆装更换、高度调整，无需完全拆卸基座即可完成传感单元的维护作业。设计过程中，优先考虑了安装的兼容性与结构刚性，底座与上部柱身采用一体化衔接结构，减少了拼接装配带来的累积误差，抱箍部位的开槽深度经过受力校核，既保证锁紧时具备足够的弹性变形量实现抱紧力均匀分布，又避免开槽过深导致结构刚性不足，在长期交变载荷下出现疲劳断裂。上部柱身设置的多层环形凸台，一方面用于增强柱身的抗弯截面模量，提升整体抗侧向冲击能力，另一方面可作为安装对位的参考基准，方便安装时调整传感元件的伸出高度。从安装边界来看，

　　方形法兰底座的安装孔中心距遵循常规工业安装孔位规范，可直接适配多数现有设备的传感安装点位预留孔，无需重新打孔攻丝；抱箍的内孔直径适配主流柱式传感元件的外径尺寸，锁紧螺栓采用标准外六角头，可使用常规扳手完成锁紧作业，无需特殊工装。整体结构无复杂异形曲面，加工工艺性良好，可采用常规金属切削加工完成制造，也可根据使用场景选用铝合金、不锈钢或者工程塑料进行加工，适配不同防腐、强度要求的工况环境。在实际使用中，该基座可将传感元件的检测端精准对准被测点位，自身的刚性结构可隔绝大部分设备运行传递的杂散振动，保证传感元件检测数据的稳定性，同时夹紧式的固定方式可根据检测需求灵活调整传感元件的轴向位置，适配不同检测距离的要求。
