四英寸水力旋流分离装置结构设计

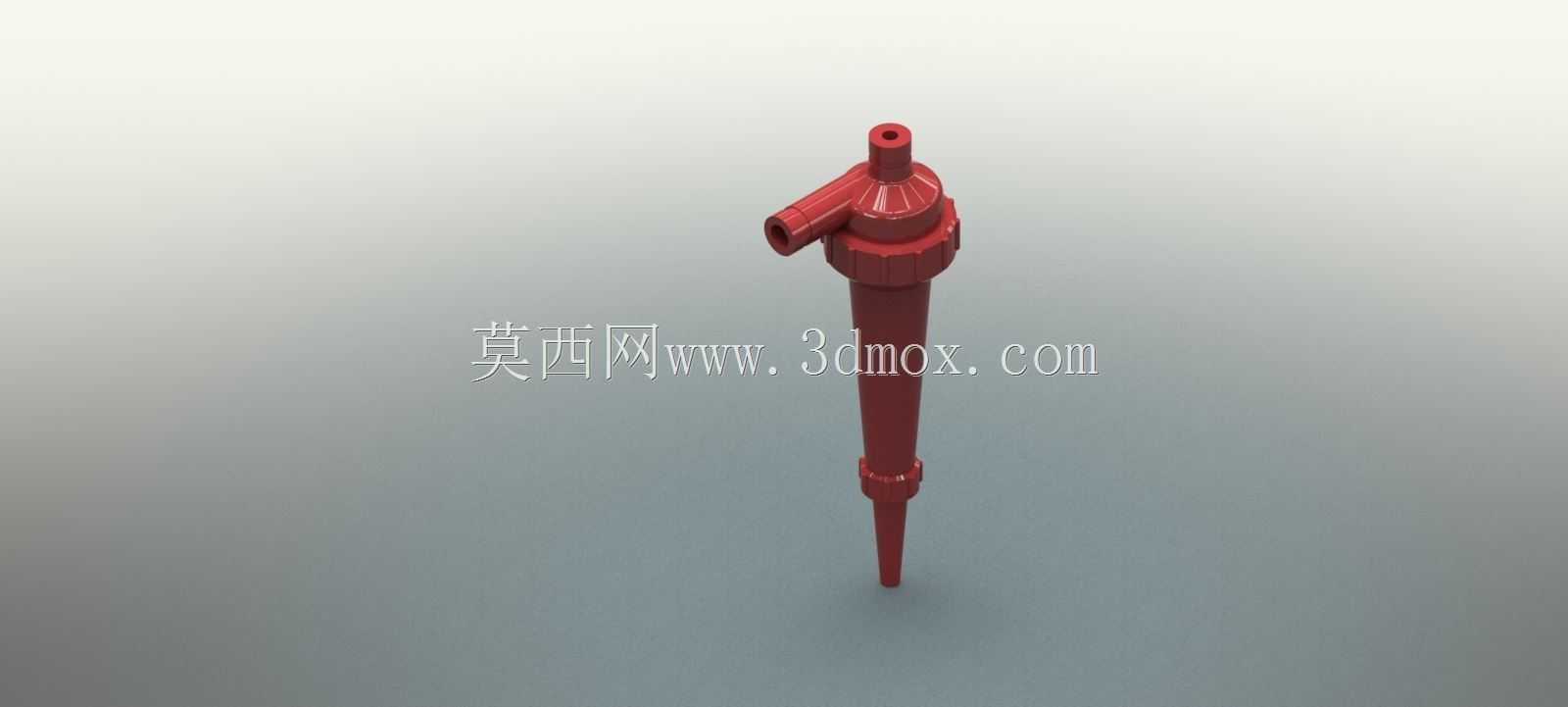

　　该4英寸水力旋流器的三维结构围绕离心沉降分级原理搭建，整体采用上粗下细的立式长锥布局，主体由圆柱进料腔、渐缩锥段、底部沉砂口与顶部溢流管四部分同轴装配而成，切向进料口设置在圆柱段侧上方，可引导带压料浆在腔体内形成稳定高速旋流场。在矿物加工现场，这类设备常与磨机组成闭路循环，利用不同粒径颗粒的离心力差完成粒度分级，也可在脱泥、浓缩、除砂工序中承担固液两相分离任务，在非金属矿加工、尾矿处理、钻井泥浆净化等工况中应用广泛。

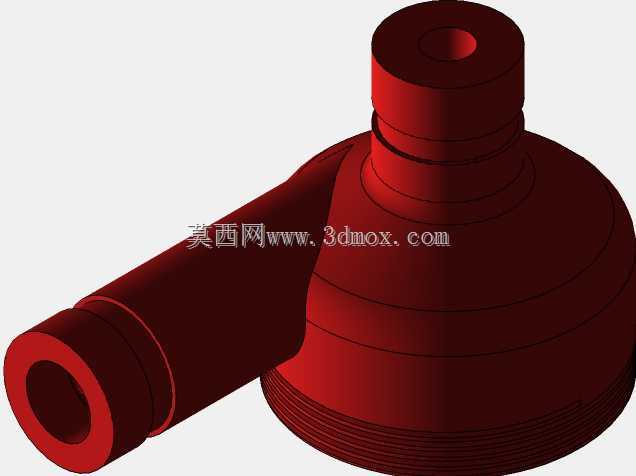

　　从结构设计逻辑看，长锥段的锥角取值直接影响颗粒停留时间与分级精度，锥段长度与圆柱段直径保持合理比例，可在有限安装高度内延长料浆旋流路径，让细颗粒有充足时间向中心低压区迁移并从顶部溢流排出，粗颗粒则沿器壁向下滑移，最终从底部底流口排出。进料口采用切向渐缩入口形式，可降低进料对旋流场的扰动，减少入口处的湍流能耗；顶部溢流管插入圆柱段一定深度，可避免短路流直接将未分级粗颗粒带入溢流，底流口采用小直径收口结构，可控制底流浓度与排料细度。

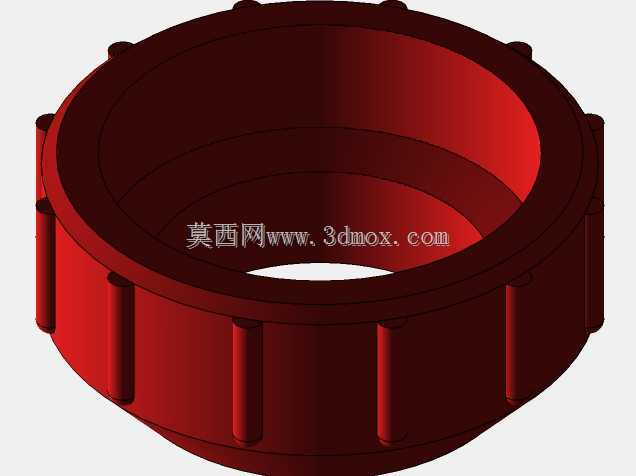

　　外形与安装边界方面，该规格旋流器整体高度适配中小型选矿生产线的平台布置，圆柱段外径决定了单台处理能力，侧置进料口、顶部溢流口与底部底流口均预留标准管路对接空间，可通过法兰或卡箍快速接入工艺管线。设备整体无运动部件，依靠进料压力即可完成分级作业，日常维护仅需检查内衬磨损与接口密封，多台并联布置时可通过支架固定成组，适配不同处理量的产线扩容需求。建模过程中完整还原了各段的壁厚过渡、接口凸缘与装配定位特征，可直接用于设备选型校核、安装布局模拟与内衬耐磨结构优化。
