希德罗基隆6号水力旋流分离装置

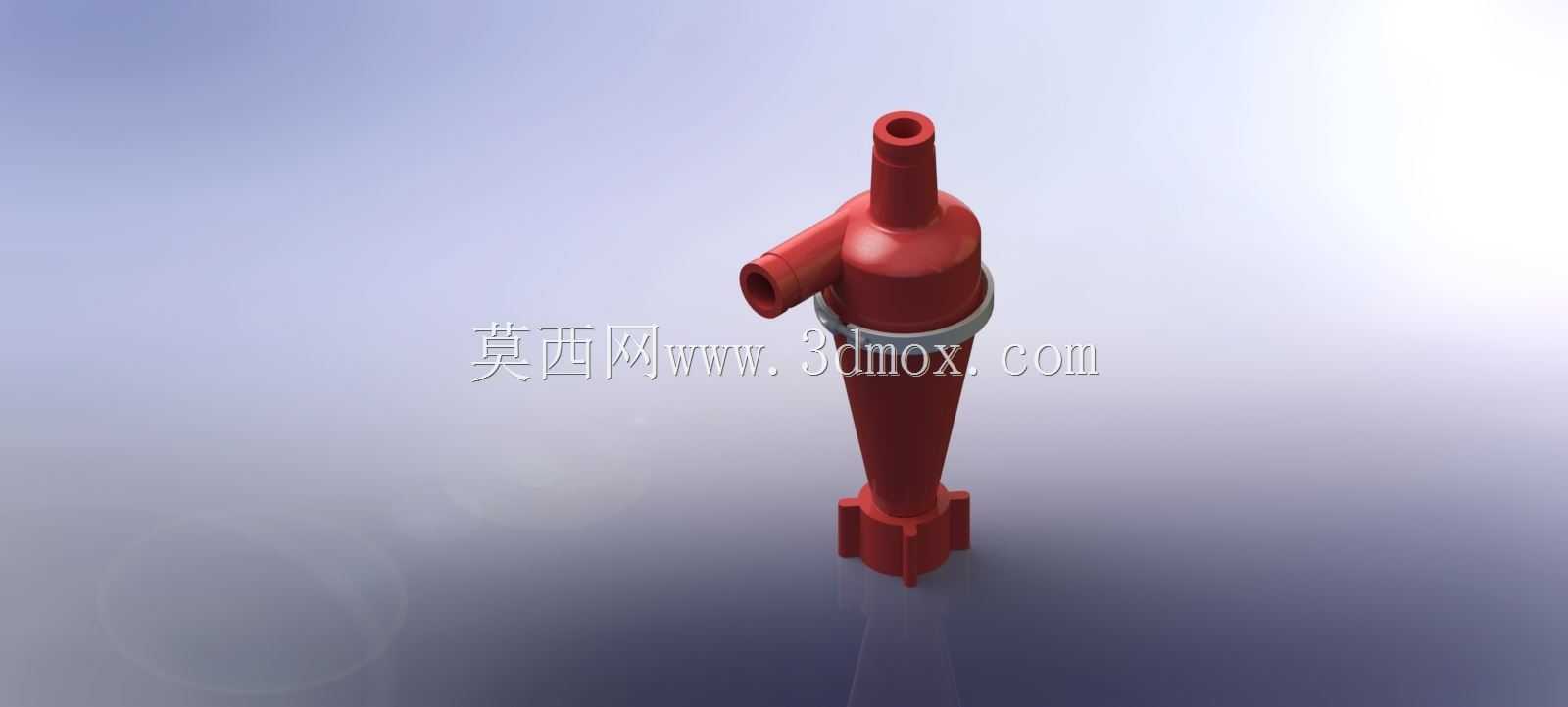

　　该旋流分离装置以离心沉降为核心工作机理，主体采用上柱下锥的立式结构，顶部设置溢流排出管，柱段侧面切向布置进料口，锥段底部为底流排出口，整体流道过渡平顺，无突变截面，能够在有限占地内形成稳定的强制旋流场。料浆在压力作用下沿切向进入柱腔后，随即在腔体内形成高速旋转流场，不同密度、不同粒径的固相颗粒在离心力与向心浮力的共同作用下发生快速迁移：粗重颗粒向器壁聚集并沿锥壁下滑，最终由底流口排出；细轻颗粒则随内旋流向上运动，经顶部溢流管引出，从而完成颗粒分级、固液分离或脱泥脱水作业。

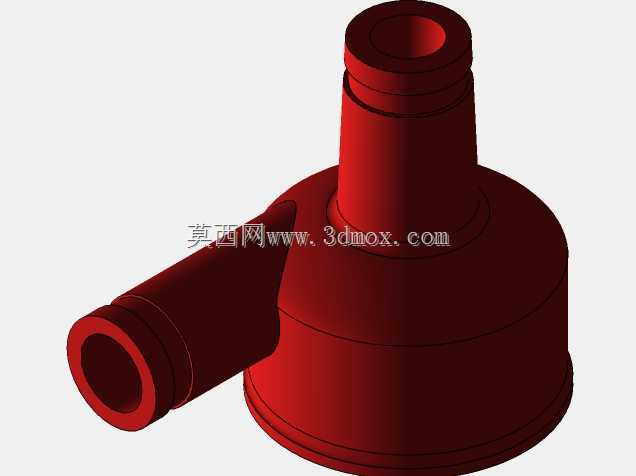

　　在实际选矿与工业物料处理场景中，这类装置常用于磨矿回路中的分级控粒、细粒矿物预选脱泥、尾矿浓缩以及非金属矿的粒度分级。其无运动部件的结构特点决定了运行可靠性较高，维护点主要集中在进料口、底流口及内衬耐磨区域；锥段角度、溢流管插入深度与底流口径共同决定分级粒度与处理能力，三者需根据给料浓度、颗粒组成及目标 cut 点进行匹配。模型对柱锥衔接段、切向进料管、顶部溢流短管及底部排料支脚均做了完整表达，可用于校核安装空间、管路对接方位及与上下游泵池、溜槽的布置关系。

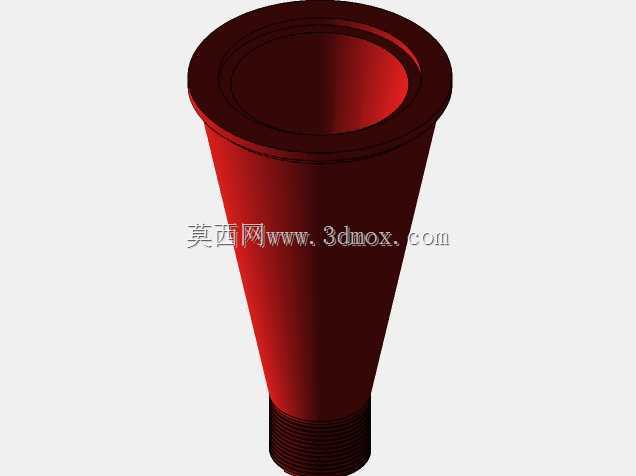

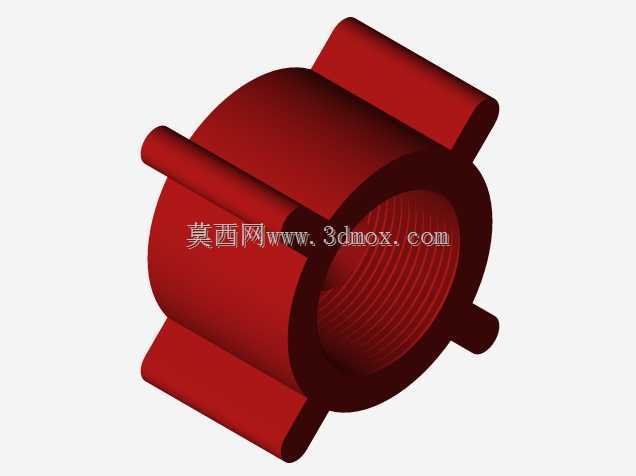

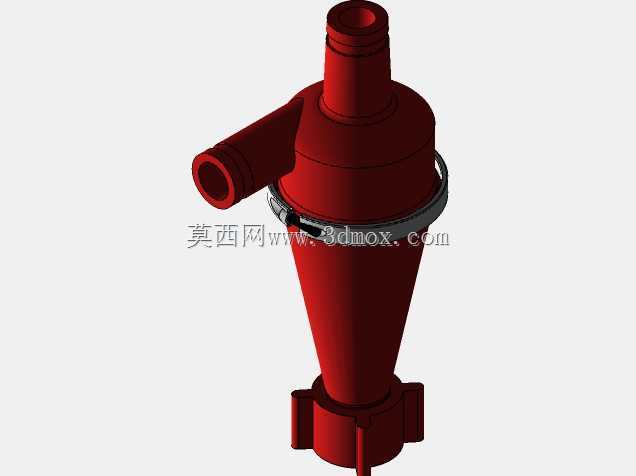

　　从安装边界看，设备整体为立式悬挂或坐装形式，侧面进料口需预留进料管路与阀门操作空间，顶部溢流管应保证出料顺畅并避免排气不畅，底部底流口下方需留出排料与检修距离。锥体外壁的环形箍带用于结构紧固或耐磨衬里固定，底部支脚则承担定位与支撑作用。结构设计时需重点关注器壁耐磨寿命、进料方向的偏心误差以及底流口磨损后对分级效率的影响；三维建模中保留了各管口方位与支撑特征，便于在工厂布置阶段直接进行管路干涉检查与设备基础定位，也可为后续衬胶、内衬陶瓷或更换不同口径溢流嘴、底流嘴的改型设计提供基础参照。
