组合式锥齿与斜齿复合传动轮

项目分类:齿轮 发布时间:2022-05-03 ID:613221
  • 组合式锥齿与斜齿复合传动轮

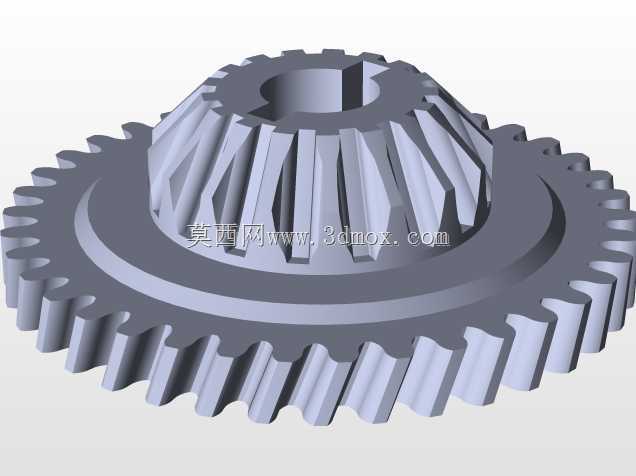

  该复合传动轮将锥齿轮与斜齿轮集成在同一轮体上,适合在空间紧凑、需要同时完成相交轴和平行轴动力传递的机构中使用。常见于小型变速箱、进给机构、分度装置、轻工设备以及自动化传动单元,可减少独立齿轮数量,缩短传动链,并在一定程度上降低装配累积误差。轮体上部为锥齿段,齿向沿锥面分布,用于与配对锥齿轮啮合,实现转向变换;下部为斜齿圈,齿向呈螺旋状,啮合重合度较高,运转时比直齿更平稳,冲击和噪声更小,适合中低速连续传动场景。中心孔设置键槽,用于与传动轴周向固定,传递扭矩时可避免轮体相对轴发生回转。设计时需要同时校核两段齿形的参数匹配关系。锥齿部分应关注分锥角、齿宽、安装距和啮合侧隙;斜齿部分应关注螺旋角、法向模数、端面重合度以及齿根弯曲强度。

  由于两段齿轮位于同一刚体上,一侧啮合产生的径向力、轴向力会与另一侧载荷叠加,因此轮毂厚度、轮辐过渡圆角和齿根圆角都应保留足够余量,避免应力集中。外形边界由大端齿顶圆、下部斜齿外圆、轮毂高度和中心孔共同决定。安装时需保证轴肩定位面与齿轮端面贴合,键与键槽配合不宜过松;轴承支撑位置应尽量靠近轮体,以减小悬臂效应。若用于高速工况,还应考虑螺旋方向对轴向力的影响,使配对轴承能够承受相应方向的轴向载荷。建模过程中,锥齿面与斜齿面的衔接区域是重点,应保证齿坯实体连续,倒角和退刀结构不能侵入有效齿面。轮缘外侧可设置减重或工艺孔,但孔位需避开齿根受力区,并考虑动平衡影响。整体结构体现了复合齿轮在有限空间内集成多种传动功能的设计思路,对结构选型、啮合校核和三维建模均有参考价值。
