天然气高压计量撬装管路集成装置

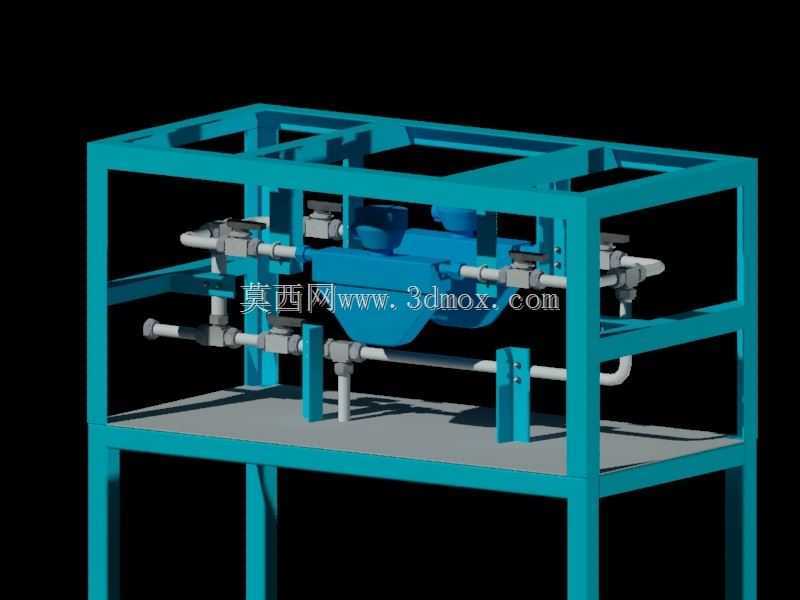

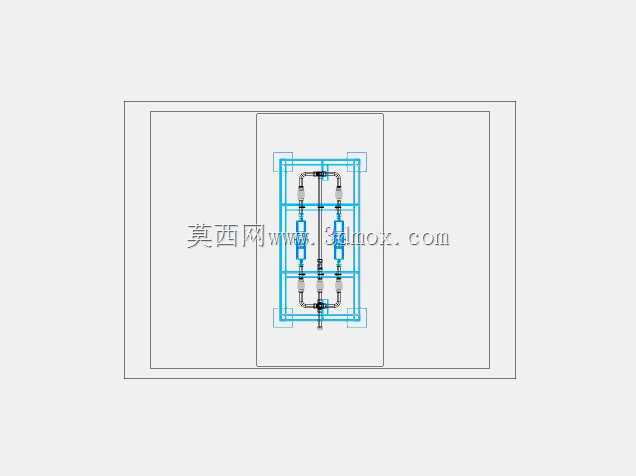

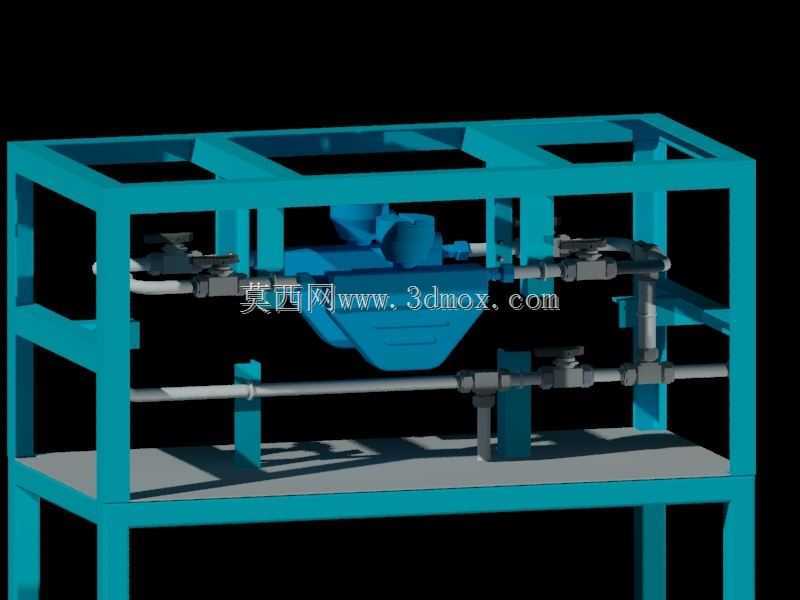

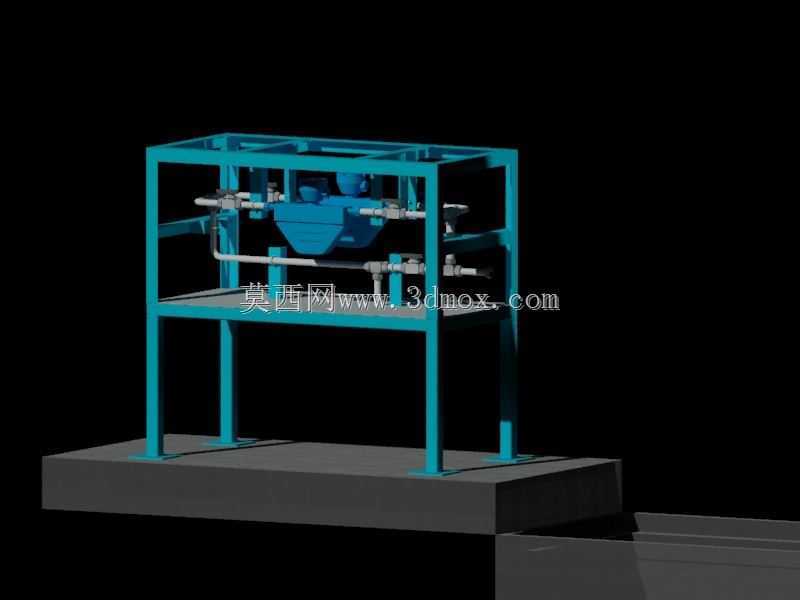

　　这套集成装置主要面向天然气长输管线分输站、城市门站、工业用户端的高压天然气计量检测场景，核心作用是在高压工况下完成天然气流量、压力参数的在线计量，同时兼顾管路截断、介质导流、工况调节的功能，替代传统分散安装的单台仪表与阀组，大幅缩减现场安装的施工周期与管路对接误差。从结构设计来看，整体采用撬装式集成思路，所有功能部件全部集成在统一的钢制框架内，框架采用方管焊接成型，底部设置加厚安装底座，底座预留对应规格的地脚螺栓安装孔，安装时仅需完成进出口管路对接与地脚固定即可投用，无需现场零散拼装阀组与仪表。框架做分层布局设计，上层布置核心计量检测单元与主路截断阀，中层布置旁路阀组、排污管路与差压检测组件，下层预留足够的操作空间，

　　方便日常巡检时对阀门进行启闭操作、对仪表进行校准维护，各层之间的支撑立柱做了加强筋处理，避免运输吊装过程中框架出现形变，导致管路对接位置产生应力集中。管路设计上采用等径对接工艺，所有弯头、三通位置都做了圆弧过渡处理，减少高压天然气在管路内流动时产生的紊流与冲蚀，主路通径适配1英寸高压管路，进出口法兰采用高压对焊法兰标准，密封面选用凹凸面结构，适配高压工况下的密封需求，避免运行过程中出现介质泄漏。阀组配置包含主路截断球阀、旁路调节针阀、排污阀与仪表根部阀，所有阀门的安装位置都预留了足够的操作手柄活动空间，不会出现操作干涉的问题。计量单元的安装位置做了水平度校准基准面，保证计量仪表的安装精度符合高压天然气计量的规范要求，

　　仪表引压管采用倾斜布置，避免管路内积液影响检测精度。整体安装边界控制在撬座范围内，外部没有突出的活动部件，运输时可以直接整体吊装，不需要额外做部件拆解，现场安装时的对接误差可以控制在毫米级，相比现场散件安装的方式，能减少70%以上的现场安装工作量，同时整套装置的管路布局经过流场仿真优化，压损控制在行业允许的范围内，不会对上游管线的输气效率造成明显影响。日常维护时，可以通过旁路阀组实现不停气状态下的计量单元校准与更换，不需要对整条管线进行放空作业，大幅降低运维过程中的介质损耗与安全风险。
