不锈钢蜗杆式喉箍紧固结构设计

　　在流体管路布设、气动系统装配、汽车油路改造以及小型实验台架搭建场景里，这类蜗杆式喉箍是小直径软管对接最常用的紧固零件。它不需要焊接、不需要额外预留法兰孔位，只需要套在软管与硬管接头的搭接段，拧动头部蜗杆就能逐步收紧钢带，把橡胶、硅胶或者PVC软管牢牢压合在接头上，防止带压介质从接缝处渗漏。

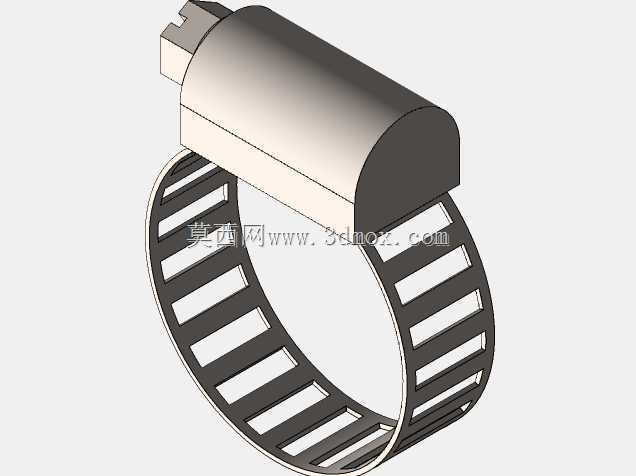

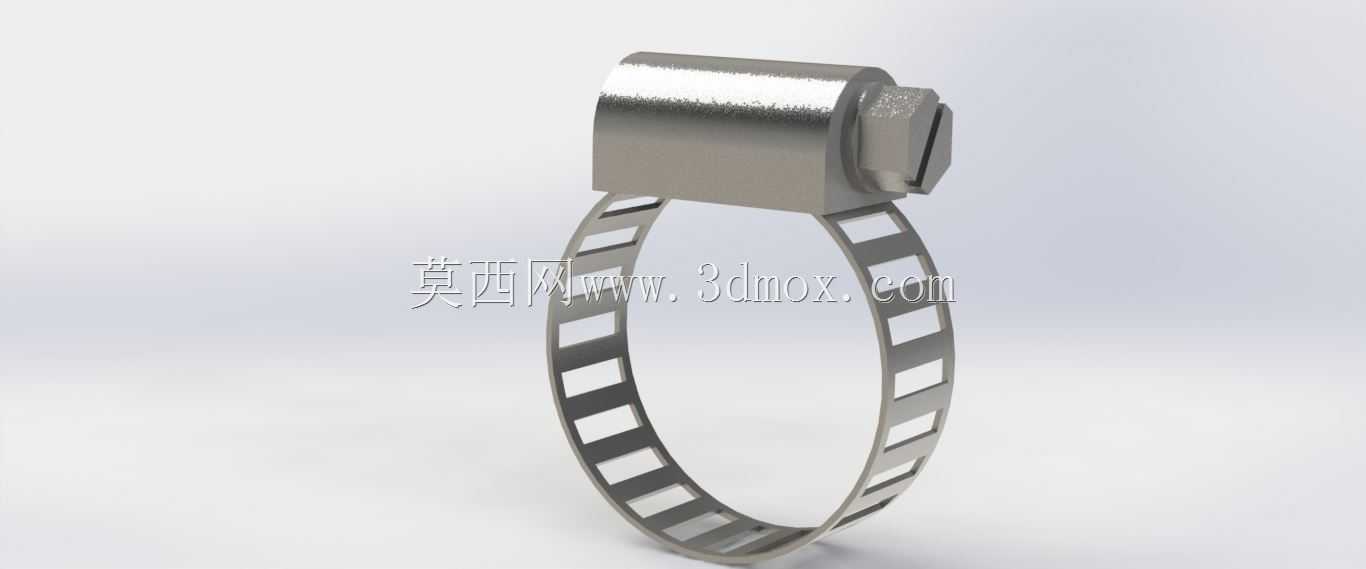

　　从结构上看，整个零件由三部分组成：带连续梯形槽孔的环形钢带、冲压成型的钢制外壳，以及嵌在外壳里的蜗杆螺钉。钢带的槽孔不是随意冲切的长圆孔，槽距、槽宽都要和蜗杆的螺距、齿厚严格匹配，蜗杆每旋转一圈，钢带沿环向前进一个螺距，收紧过程连续且不会打滑。钢带边缘做了轻微倒钝处理，装配时不会割破软管外壁，这一点在薄壁硅胶管、编织油管上尤其重要——很多廉价喉箍就是因为钢带边缘有毛刺，拧紧后直接切进管壁，运行一段时间后出现爆管故障。

　　头部外壳采用卷边咬合工艺把蜗杆卡在固定位置，蜗杆只能绕自身轴线转动，不能沿轴向窜动，这样拧动时动力才能全部转化为钢带的收紧位移。蜗杆头部预留标准一字槽，可用普通一字螺丝刀操作，也有同结构版本会做成外六角或十字槽，适配不同装配工具。外壳与钢带的搭接处留有合理间隙，保证钢带在收紧、放松循环中能顺畅滑动，不会出现卡滞。

　　设计这类喉箍时，首先要确定适配的管径范围。环形钢带在自由状态下的内径对应最大夹持直径，完全收紧后的内径对应最小夹持直径，两者之间的区间就是它的适用规格。选型时不能只看名义管径，还要考虑软管装配后的实际外径，比如带编织层的油管外径会比纯橡胶管大1-2mm，必须选夹持区间覆盖实际外径的型号，否则会出现拧到最紧仍无法密封的情况。

　　安装边界方面，喉箍的轴向宽度由钢带宽度决定，布置管路时要在接头搭接段预留至少等于钢带宽度的直线段，不能把喉箍装在软管弯曲段上，否则收紧后局部应力集中，软管容易在弯折处开裂。头部外壳的径向高度是最突出的部分，在空间紧凑的设备内部，要预留螺丝刀操作空间，同时避免外壳与周边运动部件发生干涉。如果用于振动较大的设备，比如发动机周边管路，可以在蜗杆拧紧后点涂少量螺纹锁固胶，防止长期振动导致蜗杆松退。

　　建模过程中，钢带的槽孔阵列是重点，需要先沿钢带展开方向绘制单个槽孔草图，再按照蜗杆螺距进行线性阵列，之后随钢带一起弯曲成环形，保证每个槽孔都能与蜗杆齿正确啮合。外壳的卷边特征要准确还原咬合间隙，不能直接做成完全封闭的实体，否则会影响后续装配干涉检查。蜗杆的齿形不需要做成完整渐开线，按照实际冲压啮合的梯形齿绘制即可，既能满足结构展示需求，也能控制模型复杂度。
