塑料线材连续挤出成型机架设备

　　这套挤出设备的核心定位，是面向小批量塑料线材连续生产场景，把破碎后的塑料薄片或粒料从料斗送入，经螺杆熔融、均化后从模头稳定挤出，再由后方多组平行导杆完成牵引、冷却和导向，最终形成可收卷的塑料线。它既可以服务3D打印耗材的试制与小批量生产，也能用于实验室配方验证、再生塑料造粒前的出条测试，或者教学现场演示塑料从固态到熔融再定型的完整过程。

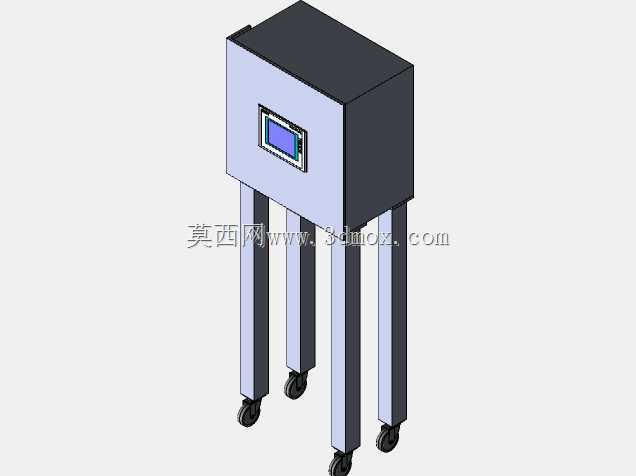

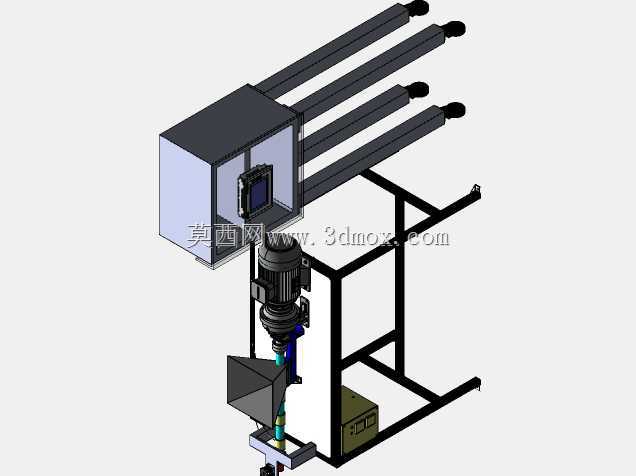

　　从结构布置看，设备采用立式机架承载动力与挤出单元，四根长导杆向侧上方伸展，形成较长的开放式冷却与走线空间。料斗位于螺杆进料端上方，便于人工投料或对接小型供料装置；电机与减速部件布置在机架中部，通过直联或带传动把扭矩传递给挤出螺杆，整体重心压低，检修时不需要拆除外围护罩即可观察传动连接。电控箱固定在机架下部，与高温机筒保持距离，减少热辐射对电气元件寿命的影响。

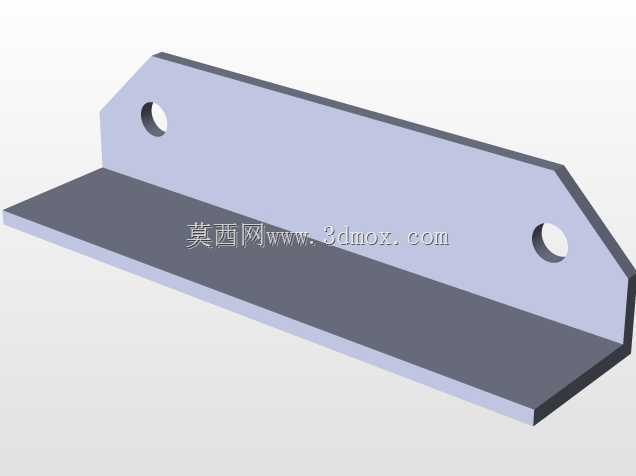

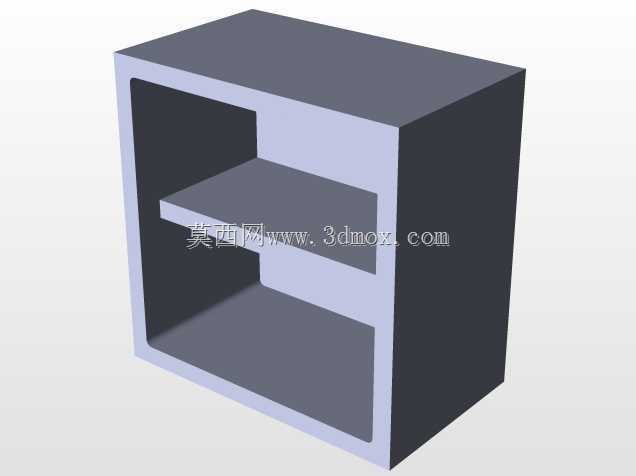

　　设计思路上优先保证挤出过程的连续性和可观察性。机筒与模头区域留出操作面，方便更换不同孔径模头以调整线径；导杆采用悬臂式布置，线材穿引路径清晰，出现断丝或堆料时能够快速处理。机架以方管焊接为主，杆件之间形成稳定的三角形支撑，承受电机振动和牵引拉力时变形较小；支脚位置预留安装孔，可固定在工作台或地面，避免长导杆端在高速牵引下产生晃动。

　　外形边界方面，设备沿导杆方向长度较大，安装时需要在出料侧预留穿丝、冷却和收卷空间；宽度方向集中在机架与料斗区域，适合靠墙或靠边布置；高度方向需保证料斗投料空间以及电机、机筒的散热间隙。导杆末端为线材输出位置，现场可根据冷却方式增加水槽、风干装置或计米轮，而不必改动主机架。

　　功能实现上，该模型把投料、熔融挤出、多杆导向和机架集成在同一装配体中，各部件层级明确：螺杆与机筒构成塑化核心，电机提供动力，导杆负责线材走向约束，方管架承担整体支撑。对于结构设计人员，可在此基础上细化温控段、螺杆参数和模头连接；对于设备选型人员，则可据此判断占地、操作面和改造接口是否满足现场线材试制需求。
