手拧式滚花螺钉紧固连接件结构设计

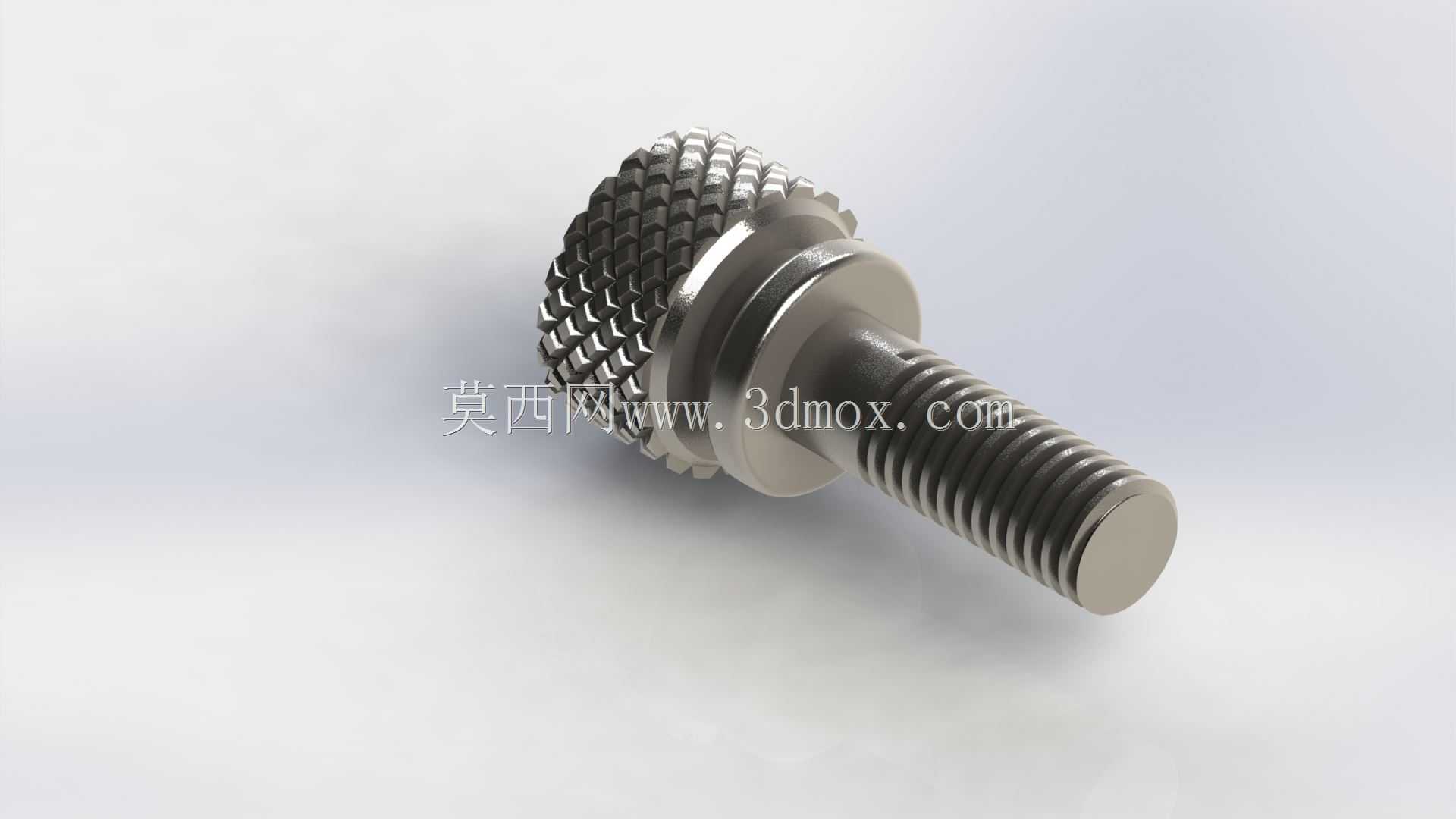

　　在各类工装夹具、检测治具、小型仪器面板以及需要频繁拆装的设备检修位，无工具手动紧固的连接件一直是结构选型里的高频需求。这款滚花螺钉的头部采用网纹滚花工艺，核心目的是在手指拧动时增加接触面的摩擦系数，避免手部出汗或戴薄手套操作时出现打滑，相比普通开槽或内六角螺钉，它不需要额外搭配螺丝刀、内六角扳手，在调试工位、临时定位、频繁开合的防护罩场景下能大幅缩短操作时间。螺钉头部与螺杆衔接处设计有轴肩台阶，这个结构在装配时可以起到轴向定位作用，当螺钉拧入对应螺纹孔后，轴肩端面直接贴合被连接件表面，既能控制拧入深度，避免螺杆过度旋入损伤内部器件，也能在一定程度上分散压紧力，防止较薄的钣金或塑料面板被压出凹陷。螺杆部分采用标准普通三角螺纹，

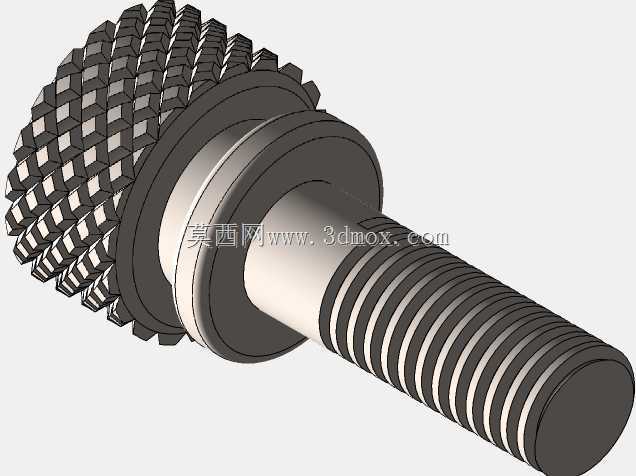

　　牙型角60度，具备良好的自锁性能和通用性，可直接匹配同规格的标准内螺纹，不需要定制特殊螺母或攻丝参数，降低了配套加工成本。从建模逻辑来看，滚花特征的还原是这类零件的建模重点，实际加工中滚花是通过滚花刀在车床上挤压成型，三维建模时需要通过圆周阵列菱形凸起特征来还原真实纹理，纹理的间距和深度要符合加工工艺范围，不能为了视觉效果设计出无法加工的尖锐纹路。头部的滚花区域长度经过权衡，过长会增加整体零件重量和材料消耗，过短则无法提供足够的手指接触面积，通常控制在单指可完全包覆的长度区间。轴肩处的过渡圆角不能省略，直角过渡在热处理和受力时容易产生应力集中，长期受交变拉压载荷的工况下可能在轴肩位置出现断裂隐患，

　　建模时保留合理圆角也能还原真实机加工的倒角工序。安装边界方面，需要预留出大于头部外径的操作空间，保证手指可以捏住滚花头部完成旋转，周围不能有高于头部的凸起结构干涉操作；螺杆长度要根据被连接件的总厚度选型，拧入螺纹底孔的深度要满足螺纹啮合圈数要求，对于铸铁、铝合金等较软基体，啮合圈数要适当增加，避免螺纹滑牙。这类螺钉在电子设备外壳、实验测试装置、光学仪器调节架上应用广泛，它不需要工具即可操作的特性，也让设备的现场维护和参数调整变得更加便捷，同时滚花头部的防滑设计在轻微油污的工业环境下依然能保持可靠的手动操作手感。
